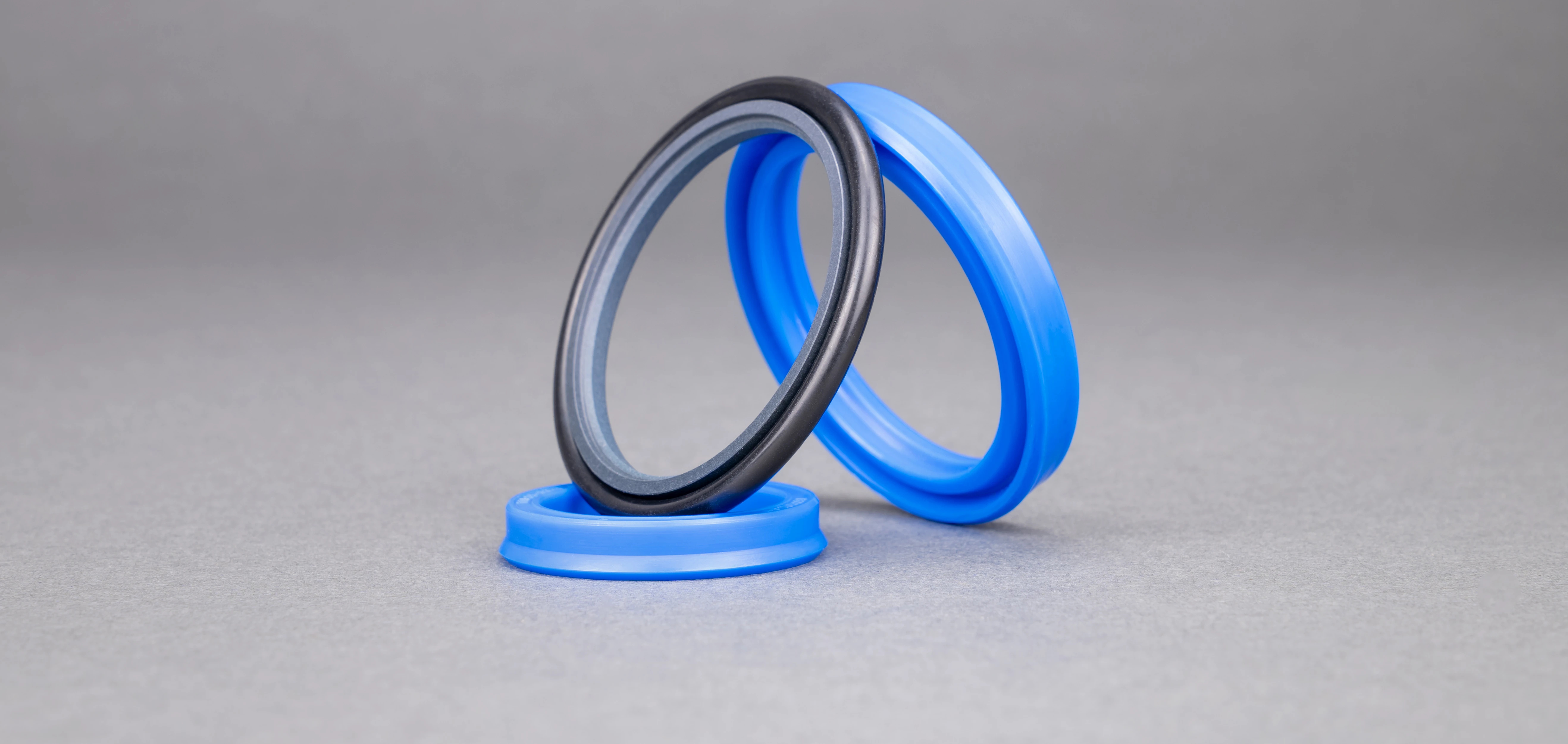

Hydraulik Stangendichtungen

Stangendichtungen sitzen im Zylinderkopf und dichten die Kolbenstange zuverlässig gegen den Austritt von Hydrauliköl ab. Als Nutring oder Bestandteil eines Dichtsatzes sorgen sie für eine sichere Abdichtung bei hohen Drücken und dynamischen Bewegungen. Je nach Anwendung kommen Werkstoffe wie PU, NBR oder PTFE zum Einsatz. HME bietet zahlreiche Profile für gängige Zylinder und individuelle Sonderanwendungen.

  • Zertifiziertes Unternehmen nach ISO 9001
  • Technischer Support
  • Sonderanfertigung möglich
Jetzt Beratung anfragen →
40+
Jahre Erfahrung
100+
Profiltypen ab Lager
TÜV SÜD
ISO 9001 zertifiziert
24h
Expressherstellung & -lieferung

Profilübersicht

Profile unserer Hydraulik Stangendichtungen im Überblick

Klicken Sie auf ein Profil für technische Details und Abmessungen – alle Maße finden Sie zusätzlich gebündelt in der filterbaren Abmessungstabelle weiter unten.

HS200

HS201

HS205

HS210

HS215

HS217

HS225

HS230

HS231

HS232

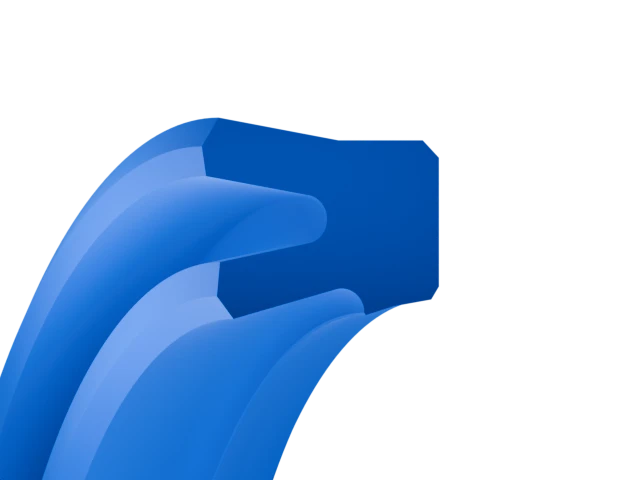

HS233

HS240

HS241

HS242

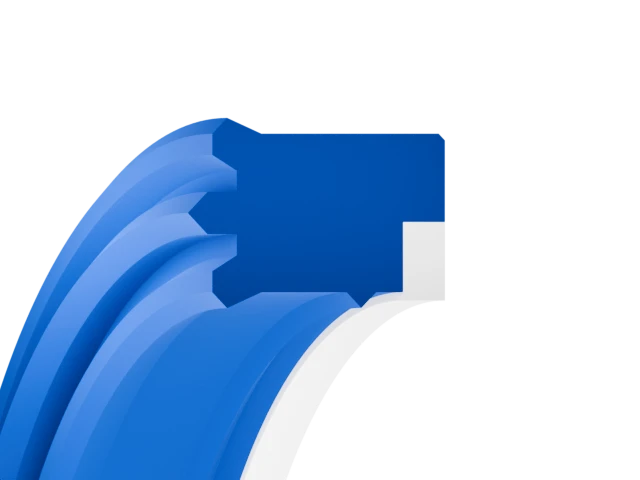

HS245

HS250

HS255

HS256

HS257

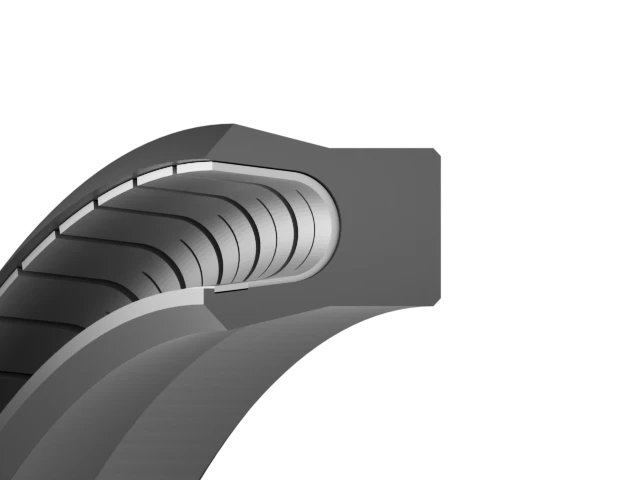

HS270 - HS271

Technische Details

Wichtige Details im Überblick

Die zentralen Auswahlkriterien auf einen Blick.

Materialien

PU (Polyurethan) für hohe Verschleißfestigkeit, NBR für bewährte Hydraulikanwendungen, PTFE für reibungsarme Laufeigenschaften und chemische Beständigkeit.

Bauformen

Nutringe, Kompaktdichtungen und mehrteilige Stangendichtsätze – passend für gängige Hydraulikzylinder und Sonderanwendungen.

Eigenschaften

Hohe Dichtwirkung gegen austretenden Ölfilm, geringe Reibung und gutes Stick-Slip-Verhalten auch bei langsamen Bewegungen.

Einsatzbereiche

Kolbenstangen-Abdichtung in Hydraulikzylindern im Maschinenbau, in Baumaschinen, Landtechnik, Pressen und mobiler Hydraulik.

Unsicher, welches Profil passt?

Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Druckbereich und Einbausituation – von der Vorauswahl bis zum Sonderprofil.

Kostenlose Beratung →

Produktkatalog

Abmessungen aller Profile

Filtern Sie nach Ihren Maßen: Artikelnummer, Außen-Ø, Innen-Ø und Nutbreite [alle Angaben in mm].

Produkte filtern
Verfügbarkeit: Ab Lager Geringer Bestand Auf Anfrage
Bild Artikelnummer Innen Ø Außen Ø Nutbreite Menge Bestand
Bild: HS200 0050-01-100 | Stangendichtung Hydraulik | 5 x 12 x 6,5 | HS200 Artikelnummer: HS200 0050-01-100 Innen Ø: 5,00 Außen Ø: 12,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0060-01-100 | Stangendichtung Hydraulik | 6 x 13 x 6,5 | HS200 Artikelnummer: HS200 0060-01-100 Innen Ø: 6,00 Außen Ø: 13,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0080-01-100 | Stangendichtung Hydraulik | 8 x 15 x 6,5 | HS200 Artikelnummer: HS200 0080-01-100 Innen Ø: 8,00 Außen Ø: 15,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0120-01-100 | Stangendichtung Hydraulik | 12 x 19 x 6,5 | HS200 Artikelnummer: HS200 0120-01-100 Innen Ø: 12,00 Außen Ø: 19,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0140-01-100 | Stangendichtung Hydraulik | 14 x 22 x 6,5 | HS200 Artikelnummer: HS200 0140-01-100 Innen Ø: 14,00 Außen Ø: 22,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0140-02-100 | Stangendichtung Hydraulik | 14 x 22 x 7 | HS200 Artikelnummer: HS200 0140-02-100 Innen Ø: 14,00 Außen Ø: 22,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0150-01-100 | Stangendichtung Hydraulik | 15 x 23 x 6,3 | HS200 Artikelnummer: HS200 0150-01-100 Innen Ø: 15,00 Außen Ø: 23,00 Nutbreite: 6,30
Menge: - +
Bestand:
Bild: HS200 0150-02-100 | Stangendichtung Hydraulik | 15 x 27 x 7 | HS200 Artikelnummer: HS200 0150-02-100 Innen Ø: 15,00 Außen Ø: 27,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0160-01-100 | Stangendichtung Hydraulik | 16 x 24 x 6,4 | HS200 Artikelnummer: HS200 0160-01-100 Innen Ø: 16,00 Außen Ø: 24,00 Nutbreite: 6,40
Menge: - +
Bestand:
Bild: HS200 0160-02-100 | Stangendichtung Hydraulik | 16 x 24 x 7 | HS200 Artikelnummer: HS200 0160-02-100 Innen Ø: 16,00 Außen Ø: 24,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0180-01-100 | Stangendichtung Hydraulik | 18 x 26 x 6,5 | HS200 Artikelnummer: HS200 0180-01-100 Innen Ø: 18,00 Außen Ø: 26,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0180-02-100 | Stangendichtung Hydraulik | 18 x 26 x 7 | HS200 Artikelnummer: HS200 0180-02-100 Innen Ø: 18,00 Außen Ø: 26,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0180-03-100 | Stangendichtung Hydraulik | 18 x 28 x 6,3 | HS200 Artikelnummer: HS200 0180-03-100 Innen Ø: 18,00 Außen Ø: 28,00 Nutbreite: 6,30
Menge: - +
Bestand:
Bild: HS200 0200-01-100 | Stangendichtung Hydraulik | 20 x 27 x 6,5 | HS200 Artikelnummer: HS200 0200-01-100 Innen Ø: 20,00 Außen Ø: 27,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0200-02-100 | Stangendichtung Hydraulik | 20 x 28 x 6,3 | HS200 Artikelnummer: HS200 0200-02-100 Innen Ø: 20,00 Außen Ø: 28,00 Nutbreite: 6,30
Menge: - +
Bestand:
Bild: HS200 0200-03-100 | Stangendichtung Hydraulik | 20 x 28 x 7 | HS200 Artikelnummer: HS200 0200-03-100 Innen Ø: 20,00 Außen Ø: 28,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0200-04-100 | Stangendichtung Hydraulik | 20 x 30 x 6,5 | HS200 Artikelnummer: HS200 0200-04-100 Innen Ø: 20,00 Außen Ø: 30,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0200-05-100 | Stangendichtung Hydraulik | 20 x 30 x 8,5 | HS200 Artikelnummer: HS200 0200-05-100 Innen Ø: 20,00 Außen Ø: 30,00 Nutbreite: 8,50
Menge: - +
Bestand:
Bild: HS200 0200-06-100 | Stangendichtung Hydraulik | 20 x 35 x 11,5 | HS200 Artikelnummer: HS200 0200-06-100 Innen Ø: 20,00 Außen Ø: 35,00 Nutbreite: 11,50
Menge: - +
Bestand:
Bild: HS200 0220-01-100 | Stangendichtung Hydraulik | 22 x 30 x 7 | HS200 Artikelnummer: HS200 0220-01-100 Innen Ø: 22,00 Außen Ø: 30,00 Nutbreite: 7,00
Menge: - +
Bestand:
Bild: HS200 0220-02-100 | Stangendichtung Hydraulik | 22 x 34 x 9,5 | HS200 Artikelnummer: HS200 0220-02-100 Innen Ø: 22,00 Außen Ø: 34,00 Nutbreite: 9,50
Menge: - +
Bestand:
Bild: HS200 0220-03-100 | Stangendichtung Hydraulik | 22 x 35 x 10 | HS200 Artikelnummer: HS200 0220-03-100 Innen Ø: 22,00 Außen Ø: 35,00 Nutbreite: 10,00
Menge: - +
Bestand:
Bild: HS200 0240-01-100 | Stangendichtung Hydraulik | 24 x 34 x 6,5 | HS200 Artikelnummer: HS200 0240-01-100 Innen Ø: 24,00 Außen Ø: 34,00 Nutbreite: 6,50
Menge: - +
Bestand:
Bild: HS200 0250-01-100 | Stangendichtung Hydraulik | 25 x 35 x 9 | HS200 Artikelnummer: HS200 0250-01-100 Innen Ø: 25,00 Außen Ø: 35,00 Nutbreite: 9,00
Menge: - +
Bestand:
Bild: HS200 0250-02-100 | Stangendichtung Hydraulik | 25 x 38 x 10 | HS200 Artikelnummer: HS200 0250-02-100 Innen Ø: 25,00 Außen Ø: 38,00 Nutbreite: 10,00
Menge: - +
Bestand:

Sonderformen & Expresslieferung

Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Hydraulikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.

Kostenlose Beratung →

Wissen

Häufig gestellte Fragen zu Stangendichtungen

Antworten auf die wichtigsten Fragen

Eine Stangendichtung dichtet die bewegte Kolbenstange eines Hydraulikzylinders gegen den Zylinderkopf ab und hält so den Systemdruck im Zylinder. Sie verhindert, dass Hydrauliköl entlang der Stange nach außen austritt. Häufig wird sie als Nutring ausgeführt und gemeinsam mit einem Abstreifer eingebaut.
Stangendichtungen sitzen im Zylinderkopf und dichten gegen die bewegte Kolbenstange (Innenabdichtung), Kolbendichtungen sitzen am Kolben und dichten gegen das Zylinderrohr (Außenabdichtung). Beide arbeiten im selben Zylinder, unterscheiden sich aber in Einbaurichtung und Profilgeometrie. Passende Profile für den Kolben finden Sie unter Kolbendichtungen.
PU (Polyurethan) ist der Standard wegen seiner hohen Verschleiß- und Druckfestigkeit. NBR eignet sich für mineralölbasierte Hydrauliköle, PTFE für reibungsarme und chemisch beanspruchte Anwendungen. Die Werkstoffwahl richtet sich nach Druck, Temperatur und Medium der Anwendung.
Achten Sie auf die korrekte Einbaurichtung der Dichtlippe (zum Druckraum), saubere und gratfreie Nuten sowie auf die richtige Nutbreite und -tiefe. Beschädigungen der Dichtkante bei der Montage führen zu früher Leckage. Ein zur Stange passender Abstreifer schützt die Dichtung zusätzlich vor Schmutzeintrag.
Ja, viele unserer Kolbendichtungen sind ab Lager verfügbar und können kurzfristig versendet werden. Bei besonders zeitkritischen Projekten bieten wir außerdem eine Express-Lieferung an – so vermeiden Sie unnötige Stillstandzeiten. Kontaktieren Sie uns gerne, um Verfügbarkeit und Lieferzeit für Ihr gewünschtes Profil abzuklären.
Der Nutring ist eine U-förmige Dichtung, deren Dichtlippe durch den Systemdruck an die Kolbenstange gepresst wird. Mit steigendem Druck erhöht sich die Anpresskraft und damit die Dichtwirkung. Diese druckaktivierte Geometrie macht den Nutring zu einer verbreiteten Bauform für Stangendichtungen.
