Stangendichtung HS215 – Dachmanschetten-Dichtsätze

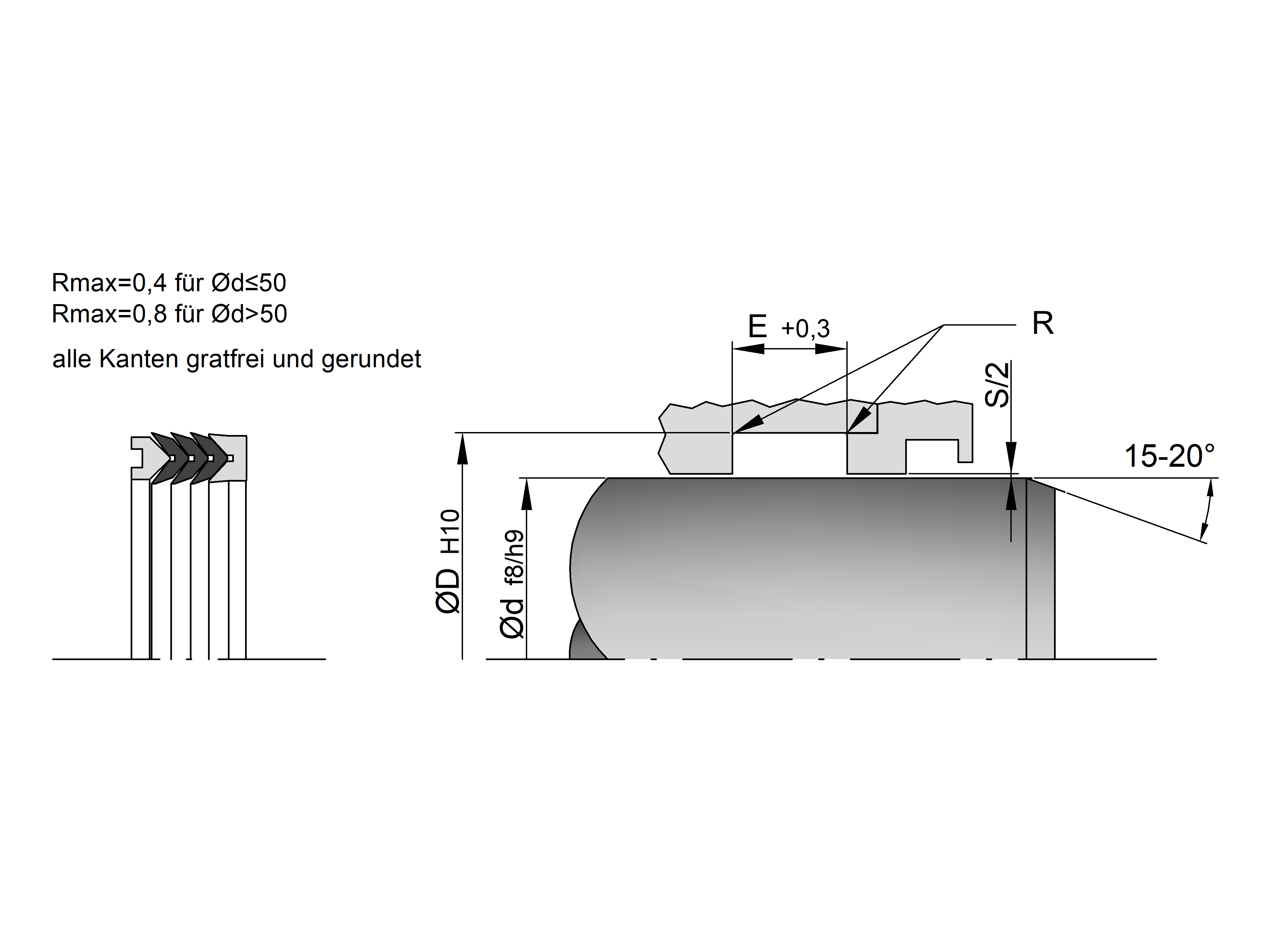

Bauart – HS215 fünfteilig: Druckring, zwei Gewebe-V-Ringe, ein NBR-V-Ring und ein Grundring bilden den fünfteiligen Dichtsatz.

Bauart – HS217 siebenteilig: Druckring, drei Gewebe-V-Ringe, zwei NBR-V-Ringe und ein Grundring – höhere Lippenzahl für höhere Drücke bis 500 bar.

Werkstoff – Hochverschleißfestes Gewebe: Die V-Ringe bestehen aus hochverschleißfestem Baumwollgewebe – robust gegenüber verschmutzten Kolbenstangen.

Toleranz – Toleranzausgleich: Gute Ergebnisse bei Stangenschwingungen und Stangenmittenversatz; auch bei größeren Toleranzen sicher einsetzbar.

Dichtlippen – Drei- bis fünffach: Je nach Ausführung drei- bzw. fünffach Dichtlippen; die Anzahl der V-Ringe lässt sich bei Bedarf erhöhen.

Variante – Auch komplett in Gewebe: Dachmanschetten-Dichtsätze auf Anfrage in FPM und komplett in Gewebeausführung möglich.

Kompatibilität – Austauschbar zu HS210: Viele Abmessungen sind maßlich austauschbar zur Kompaktdichtung HS210.

Medien – Wasserhydraulik: Diese Art der Stangenabdichtung erzielt gute Ergebnisse auch in der Wasserhydraulik.

Max. Druck – HS215: 400 bar · HS217: 500 bar: HS215 bis 40 MPa (400 bar), HS217 bis 50 MPa (500 bar). Die Reibung der V-Ringe steigt unter Druck deutlich an – Richtwerte nicht gleichzeitig mit der Höchstgeschwindigkeit ausnutzen.

Temperaturbereich – –30 °C bis +110 °C (NBR): Gilt für die NBR-Gewebeausführung. In FPM erweitert sich der Bereich auf –10 °C bis +150 °C.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis nach DIN 51524 – das bewährte Standardeinsatzgebiet der gewebeverstärkten V-Ringe.

HFA / HFB / HFC: Schwer entflammbare Druckmedien – mit der NBR-Gewebeausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.

Wasserhydraulik: Diese Dichtsatzbauart erzielt auch in der Wasserhydraulik gute Ergebnisse – die konkrete Auslegung stimmen wir im Einzelfall ab.

Bio-Öle & aggressive Medien: Bio-Öle abhängig von Additivpaket und Temperatur, Rücksprache empfohlen; für höhere Temperaturen die FPM-Ausführung anfragen.
