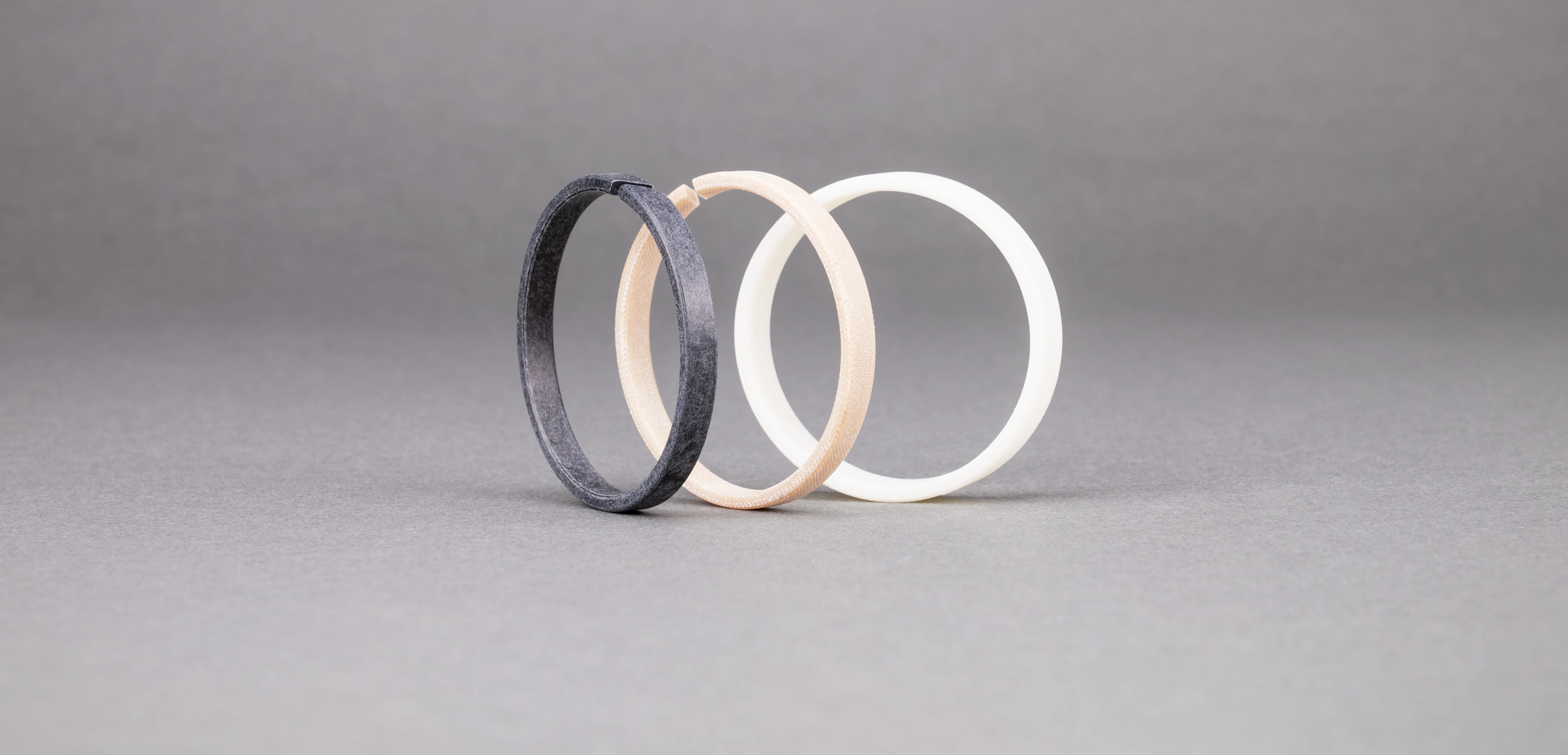

Hydraulik Führungsringe

Führungsringe und Führungsbänder führen Kolben und Kolbenstange im Hydraulikzylinder und nehmen Querkräfte auf, damit Metall-auf-Metall-Kontakt vermieden wird. So schützen sie Dicht- und Lauffläche vor Verschleiß. Je nach Belastung kommen Werkstoffe wie PTFE-Bronze, POM und gewebeverstärkte Gleitwerkstoffe zum Einsatz.

  • Zertifiziertes Unternehmen nach ISO 9001
  • Technischer Support
  • Sonderanfertigung möglich
Jetzt Beratung anfragen →
40+
Jahre Erfahrung
100+
Profiltypen ab Lager
TÜV SÜD
ISO 9001 zertifiziert
24h
Expressherstellung & -lieferung

Profilübersicht

Profile unserer Hydraulik Führungsringe im Überblick

Klicken Sie auf ein Profil für technische Details und Abmessungen – alle Maße finden Sie zusätzlich gebündelt in der filterbaren Abmessungstabelle weiter unten.

HF410 - HF440

HF450 - HF453

HF455

HF460

Führungsring für Hydraulikanwendungen - HME

HF470 - HF474

Technische Details

Wichtige Details im Überblick

Die zentralen Auswahlkriterien auf einen Blick.

Materialien

PTFE-Bronze für reibungsarme Führungen, POM für präzise und formstabile Führungsringe sowie polyestergewebeverstärkte Gleitwerkstoffe für Anwendungen mit hohen Flächenpressungen und Belastungen.

Bauformen

Geschnittene Führungsbänder als Meterware oder abgelängt sowie geschlossene Führungsringe – für Kolben- und Stangenführung in gängigen Hydraulikzylindern.

Eigenschaften

Aufnahme von Querkräften, geringe Reibung, hohe Tragfähigkeit und Schutz von Dicht- und Lauffläche vor Metallkontakt und Verschleiß.

Einsatzbereiche

Kolben- und Stangenführung in Hydraulikzylindern im Maschinenbau, in Baumaschinen, Landtechnik, Pressen und mobiler Hydraulik.

Unsicher, welches Profil passt?

Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Belastungsbereich und Einbausituation – von der Vorauswahl bis zum Sonderprofil.

Kostenlose Beratung →

Produktkatalog

Abmessungen aller Profile

Filtern Sie nach Ihren Maßen: Artikelnummer, Außen-Ø, Innen-Ø und Bandbreite/Dicke [alle Angaben in mm].

Produkte filtern
Verfügbarkeit: Ab Lager Geringer Bestand Auf Anfrage
Bild Artikelnummer Banddicke Axiale Länge Nutbreite Außen Ø Innen Ø Lfm je Rolle ca. Menge Bestand
Bild: HF410 0000-38-55P | Führungsband Hydraulik | 1 x 10 x 10,2 | HF410 Artikelnummer: HF410 0000-38-55P Banddicke: 1,00 Axiale Länge: 10,00 Nutbreite: 10,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 30
Menge: - +
Bestand:
Bild: HF415 0000-10-55P | Führungsband Hydraulik | 1,5 x 2,4 x 2,5 | HF415 Artikelnummer: HF415 0000-10-55P Banddicke: 1,50 Axiale Länge: 2,40 Nutbreite: 2,50 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-12-55P | Führungsband Hydraulik | 1,5 x 3,9 x 4 | HF415 Artikelnummer: HF415 0000-12-55P Banddicke: 1,50 Axiale Länge: 3,90 Nutbreite: 4,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-14-30P | Führungsband Hydraulik | 1,5 x 5,5 x 5,6 | HF415 Artikelnummer: HF415 0000-14-30P Banddicke: 1,50 Axiale Länge: 5,50 Nutbreite: 5,60 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF415 0000-14-55P | Führungsband Hydraulik | 1,5 x 5,5 x 5,6 | HF415 Artikelnummer: HF415 0000-14-55P Banddicke: 1,50 Axiale Länge: 5,50 Nutbreite: 5,60 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-16-30P | Führungsband Hydraulik | 1,5 x 9,5 x 9,7 | HF415 Artikelnummer: HF415 0000-16-30P Banddicke: 1,50 Axiale Länge: 9,50 Nutbreite: 9,70 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF415 0000-16-55P | Führungsband Hydraulik | 1,5 x 9,5 x 9,7 | HF415 Artikelnummer: HF415 0000-16-55P Banddicke: 1,50 Axiale Länge: 9,50 Nutbreite: 9,70 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-18-30P | Führungsband Hydraulik | 1,5 x 14,8 x 15 | HF415 Artikelnummer: HF415 0000-18-30P Banddicke: 1,50 Axiale Länge: 14,80 Nutbreite: 15,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF415 0000-18-55P | Führungsband Hydraulik | 1,5 x 14,8 x 15 | HF415 Artikelnummer: HF415 0000-18-55P Banddicke: 1,50 Axiale Länge: 14,80 Nutbreite: 15,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-38-55P | Führungsband Hydraulik | 1,5 x 10 x 10,2 | HF415 Artikelnummer: HF415 0000-38-55P Banddicke: 1,50 Axiale Länge: 10,00 Nutbreite: 10,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-42-30P | Führungsband Hydraulik | 1,5 x 15 x 15,2 | HF415 Artikelnummer: HF415 0000-42-30P Banddicke: 1,50 Axiale Länge: 15,00 Nutbreite: 15,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF415 0000-42-55P | Führungsband Hydraulik | 1,5 x 15 x 15,2 | HF415 Artikelnummer: HF415 0000-42-55P Banddicke: 1,50 Axiale Länge: 15,00 Nutbreite: 15,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-64-55P | Führungsband Hydraulik | 1,5 x 5,8 x 6 | HF415 Artikelnummer: HF415 0000-64-55P Banddicke: 1,50 Axiale Länge: 5,80 Nutbreite: 6,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-66-55P | Führungsband Hydraulik | 1,5 x 6 x 6,3 | HF415 Artikelnummer: HF415 0000-66-55P Banddicke: 1,50 Axiale Länge: 6,00 Nutbreite: 6,30 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF415 0000-76-55P | Führungsband Hydraulik | 1,5 x 12,7 x 13 | HF415 Artikelnummer: HF415 0000-76-55P Banddicke: 1,50 Axiale Länge: 12,70 Nutbreite: 13,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 20
Menge: - +
Bestand:
Bild: HF416 0000-10-30P | Führungsband Hydraulik | 1,55 x 2,4 x 2,5 | HF416 Artikelnummer: HF416 0000-10-30P Banddicke: 1,55 Axiale Länge: 2,40 Nutbreite: 2,50 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF416 0000-10-55P | Führungsband Hydraulik | 1,55 x 2,4 x 2,5 | HF416 Artikelnummer: HF416 0000-10-55P Banddicke: 1,55 Axiale Länge: 2,40 Nutbreite: 2,50 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 19
Menge: - +
Bestand:
Bild: HF416 0000-12-30P | Führungsband Hydraulik | 1,55 x 3,9 x 4 | HF416 Artikelnummer: HF416 0000-12-30P Banddicke: 1,55 Axiale Länge: 3,90 Nutbreite: 4,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF416 0000-12-55P | Führungsband Hydraulik | 1,55 x 3,9 x 4 | HF416 Artikelnummer: HF416 0000-12-55P Banddicke: 1,55 Axiale Länge: 3,90 Nutbreite: 4,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 19
Menge: - +
Bestand:
Bild: HF416 0000-62-55P | Führungsband Hydraulik | 1,55 x 4,9 x 5 | HF416 Artikelnummer: HF416 0000-62-55P Banddicke: 1,55 Axiale Länge: 4,90 Nutbreite: 5,00 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 19
Menge: - +
Bestand:
Bild: HF420 0000-32-30P | Führungsband Hydraulik | 2 x 5 x 5,2 | HF420 Artikelnummer: HF420 0000-32-30P Banddicke: 2,00 Axiale Länge: 5,00 Nutbreite: 5,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF420 0000-32-55P | Führungsband Hydraulik | 2 x 5 x 5,2 | HF420 Artikelnummer: HF420 0000-32-55P Banddicke: 2,00 Axiale Länge: 5,00 Nutbreite: 5,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 15
Menge: - +
Bestand:
Bild: HF420 0000-34-30P | Führungsband Hydraulik | 2 x 5,4 x 5,5 | HF420 Artikelnummer: HF420 0000-34-30P Banddicke: 2,00 Axiale Länge: 5,40 Nutbreite: 5,50 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:
Bild: HF420 0000-34-55P | Führungsband Hydraulik | 2 x 5,4 x 5,5 | HF420 Artikelnummer: HF420 0000-34-55P Banddicke: 2,00 Axiale Länge: 5,40 Nutbreite: 5,50 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: 15
Menge: - +
Bestand:
Bild: HF420 0000-36-30P | Führungsband Hydraulik | 2 x 8 x 8,2 | HF420 Artikelnummer: HF420 0000-36-30P Banddicke: 2,00 Axiale Länge: 8,00 Nutbreite: 8,20 Außen Ø: — Innen Ø: — Lfm je Rolle ca.: —
Menge: - +
Bestand:

Sonderformen & Expresslieferung

Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Hydraulikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.

Kostenlose Beratung →

Wissen

Häufig gestellte Fragen zu Kolbendichtungen

Antworten auf die wichtigsten Fragen

Ein Führungsring bzw. ein Führungsband, führt den Kolben oder die Kolbenstange im Hydraulikzylinder und nimmt Querkräfte auf. Er verhindert direkten Metallkontakt zwischen Kolben und Zylinderrohr beziehungsweise Stange und Stangenkopf. Dadurch schützt er die Dicht- und Laufflächen vor Verschleiß und sichert die Funktion der Dichtungen.
Führungsringe zentrieren die bewegten Teile und nehmen radiale Kräfte auf, die durch Seitenlasten oder das Eigengewicht entstehen. So bleibt der Dichtspalt gleichmäßig und die Dichtungen werden nicht einseitig belastet. Geringe Reibung und hohe Tragfähigkeit der Führungswerkstoffe sorgen für ruhigen Lauf und lange Standzeiten.
PTFE-Bronze bietet geringe Reibung bei hoher Tragfähigkeit und ist ein verbreiteter Standard. POM eignet sich für präzise und formstabile Führungen, polyestergewebeverstärkte Gleitwerkstoffe für hohe Flächenpressungen und Belastungen. Die Wahl richtet sich nach Belastung, Geschwindigkeit und Einsatzbedingungen.
Ein Führungsring führt und stützt mechanisch, dichtet aber nicht – er lässt einen definierten Schmierfilm zu. Dichtungen wie Kolben- oder Stangendichtungen halten dagegen den Systemdruck. Beide Elemente arbeiten zusammen; passende Dichtungen finden Sie unter Kolbendichtungen und Stangendichtungen.
Achten Sie auf die korrekte Bandbreite und -dicke, den richtigen Stoßspalt sowie eine saubere Nut. Ein zu kleiner Stoßspalt kann beim Aufquellen oder bei Erwärmung zum Klemmen führen, ein zu großer mindert die Führung. Die Herstellervorgabe für Spaltmaß und Nuttiefe ist einzuhalten.
Ja. Lagerware und Meterware versendet HME in der Regel am selben oder folgenden Werktag. Die Verfügbarkeit jedes Artikels ist in der Abmessungstabelle als Ampel gekennzeichnet. Sonderbreiten und -längen fertigen die Partnerwerke per CNC-Bearbeitung in Einzel- und Serienfertigung.
