Führungsring HF455 – für Plungerzylinder aus Polyacetal
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Der Führungsring HF455 ist ein vorgeformter Führungsring aus glasfaserverstärktem Polyacetal, der ideal in Plungerzylindern eingesetzt wird. Mehrere Ölnuten an der dynamischen Fläche erleichtern den Rückfluss des Druckmediums; die Schrägschlitzung ermöglicht eine einfache Schnappmontage.
Der Werkstoff bietet hohe Verschleißfestigkeit und einen geringen Reibungskoeffizienten. Alle Abmessungen finden Sie in der Abmessungstabelle weiter unten.
Technisches Datenblatt (PDF)Anwendung – Für Plungerzylinder: Speziell für die Führung in sogenannten Plungerzylindern ausgelegt, in denen die Stange selbst als Kolben wirkt.
Werkstoff – Polyacetal glasfaserverstärkt: Hochverschleißfester Werkstoff mit guter Tragfähigkeit über den Temperaturbereich und geringem Reibungskoeffizienten.
Funktion – Mehrfachkanäle: Mehrere Ölnuten an der dynamischen Fläche gewährleisten ein problemloses Überströmen des Hydraulikmediums.

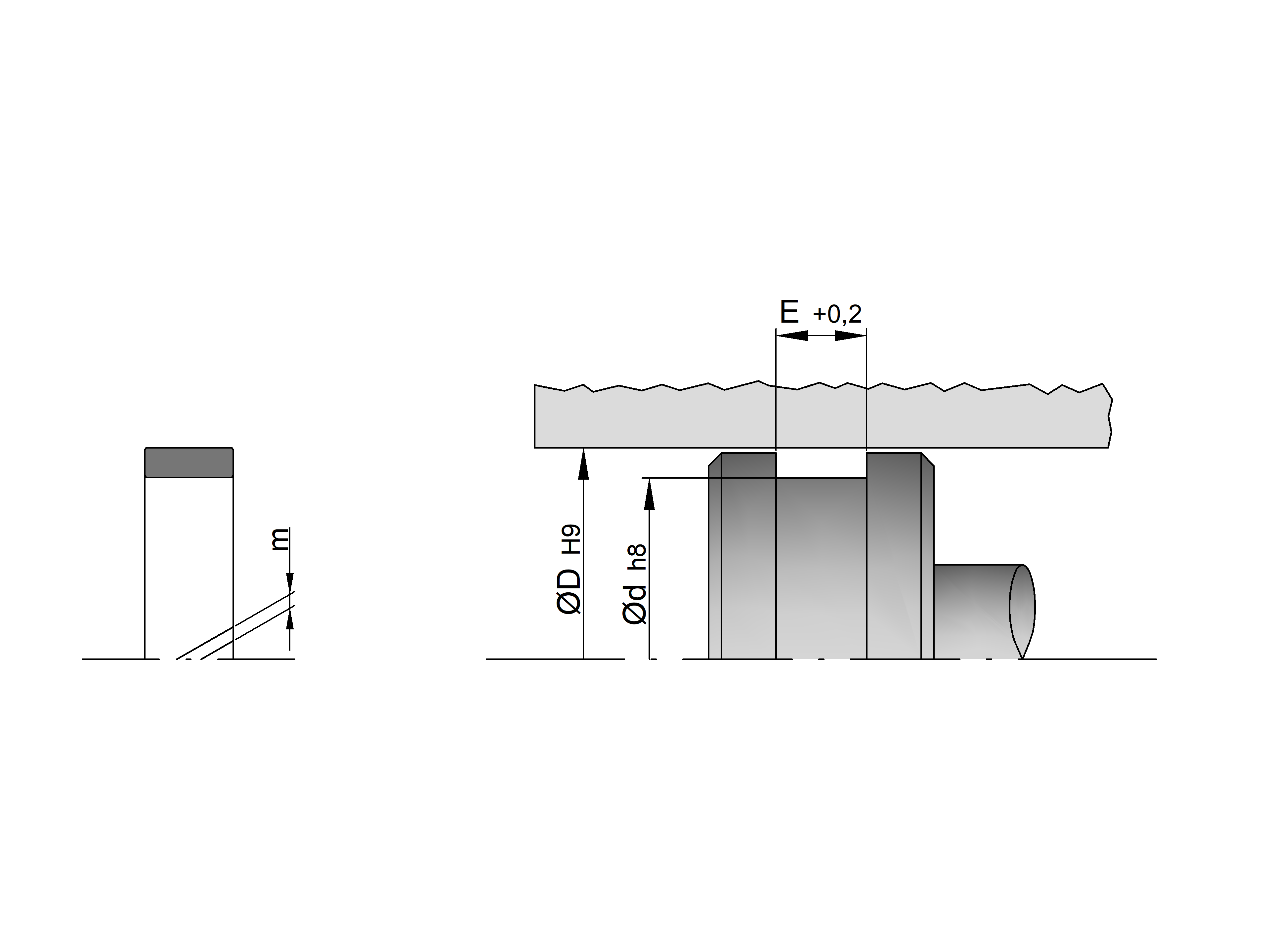

Einbau – Schnappmontage: Die Schrägschlitzung ermöglicht eine einfache Schnappmontage; Fasen an allen Kanten vermeiden Kantenpressungen in den Nutecken.

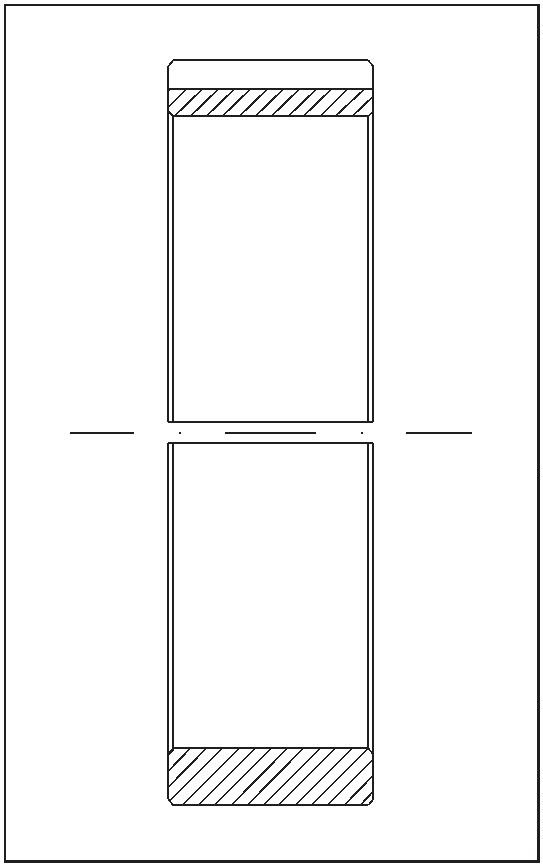

Bauform – Vorgeformter Ring: Grundsätzlich als vorgeformter Ring mit rechteckigem Querschnitt hergestellt.
Verfügbarkeit – Sonderabmessungen: Die Abmessungsreihe wird laufend erweitert; Sonderabmessungen lassen sich auf Anfrage realisieren.
| Belastungsart | max. Druckfestigkeit [N/mm²] |
|---|---|
| statisch | 40 |
| dynamisch | 20 |
| Oberfläche | Ra [mm] | Rz [mm] |
|---|---|---|
| Laufflächen | 0,8 | 4,0 |
| Nutgrund | 3,2 | 10,0 |
| Nutflanken | 3,2 | 10,0 |
Die Einhaltung der Oberflächengüte ist entscheidend für Funktion und Standzeit des HF455 – zu rauhe Laufflächen erhöhen Reibung und Verschleiß. Das Datenblatt gibt für dieses Profil Rz- und Ra-Werte vor (kein Rmax).
Druckfestigkeit – dyn. 20 N/mm² · stat. 40 N/mm²: Maximale dynamische und statische Druckfestigkeit des glasfaserverstärkten Polyacetals.
Temperaturbereich – –40 °C bis +110 °C: Für glasfaserverstärktes Polyacetal mit guter Tragfähigkeit über den gesamten Bereich.
Geschwindigkeit – bis 0,8 m/s: Hin- und hergehende Bewegung. Für die Aufnahme größerer Querkräfte ist der Werkstoff im mittleren Bereich angesiedelt.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Druckflüssigkeiten auf Mineralölbasis – das Standardeinsatzgebiet des HF455 in Plungerzylindern.
HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckflüssigkeiten – mit dem POM-GF-Werkstoff einsetzbar; bei abweichenden Konzentrationen Eignung im Einzelfall prüfen.
Bio-Öle: Umweltschonende Druckflüssigkeiten – gute Medienverträglichkeit; Verträglichkeit von Additivpaket und Temperatur abhängig, Rücksprache empfohlen.
Wasser und Luft: Wasser und Druckluft – Eignung je nach Betriebsbedingungen prüfen; bei aggressiven Varianten Rücksprache empfohlen.
Berechnung
Die Auslegung bzw. Dimensionierung des Führungsringes für den dynamischen Einsatz ist im Wesentlichen von der Größe der auftretenden Radialkraft und der damit verbundenen Verformung des Führungswerkstoffes, dem Führungsspalt sowie der Betriebstemperatur abhängig. Unter Berücksichtigung dieser Faktoren ist mit dem Wert der dynamischen Druckfestigkeit zu rechnen. In der Praxis hat es sich als Vorteil erwiesen, einen Sicherheitsfaktor zu berücksichtigen.
Die erforderliche Breite der Führung kann nach folgender Formel überschlägig ermittelt werden:
Bmin ≥ (Fx · S) / (σzul.dyn. · DA) [mm]
Dabei sind:
Bmin = min. Breite des Führungsringes [mm]
Fx = max. radiale Belastung [N]
σzul.dyn. = zulässige dyn. Druckfestigkeit [N/mm²]
S = Sicherheitsfaktor
DA = Nenndurchmesser [mm]
Beispiel:
Bmin ≥ (5000 · 2) / (20 · 63) ≈ 8,3
Stangendurchmesser DA = 60 mm
max. Radialbelastung Fx = 5 kN
dyn. Druckfestigkeit σzul.dyn. = 20 N/mm²
Sicherheitsfaktor S = 2
