Führungsringe HF450 bis HF453 – aus glasfaserverst. Polyacetal

✓ Sondergrößen möglich  ✓ Technische Beratung  ✓ 40+ Jahre Erfahrung

Die Führungsringe HF450 bis HF453 bestehen aus gefülltem, glasfaserverstärktem Polyacetal und verhindern die metallische Berührung zwischen Kolben und Zylinderrohr bzw. Stange und Stangenkopf. Sie sind eine preiswerte Alternative zu Hartgewebe-Führungsringen für den mittleren Einsatzbereich und werden in offener Ausführung mit Schrägschnitt geliefert.

Die Reihe deckt radiale Stärken von 2,0 bis 3,0 mm ab. Alle Abmessungen finden Sie in der Abmessungstabelle weiter unten.

Technisches Datenblatt (PDF)

Werkstoff – Polyacetal glasfaserverstärkt: Hohe Verschleißfestigkeit und gute Tragfähigkeit über den gesamten Temperaturbereich bei geringem Reibungskoeffizienten.

Lauf – Kein Stick-Slip: Sehr gute Gleiteigenschaften ohne Stick-Slip-Effekt, dadurch gleichmäßiger Lauf der geführten Bauteile.

Fertigung – Exakte Toleranzen: Im Spritzverfahren hergestellt, dadurch enge Toleranzen und keine Quellung im Betrieb.

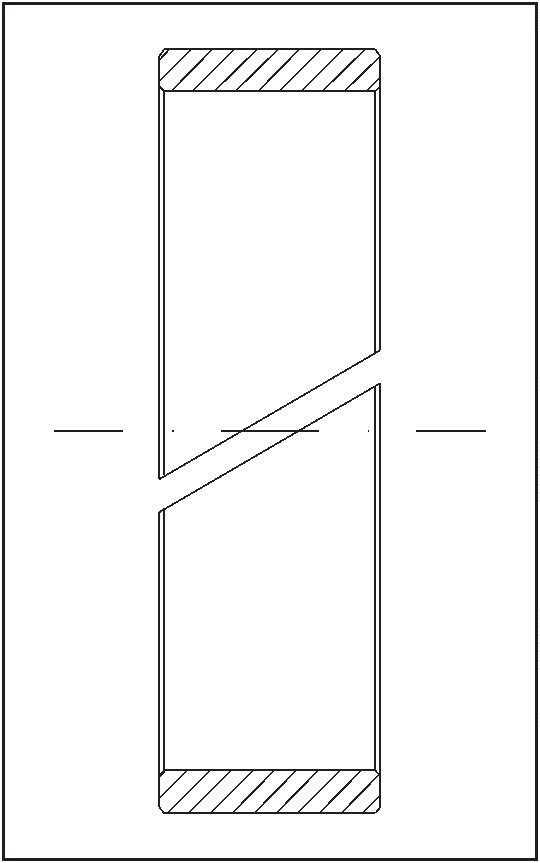

Einbau – Schnappmontage: Offene Ausführung mit Schrägschnitt zum einfachen Einschnappen in die Nut; leicht herzustellende Nutgeometrie.

Bauform – Rechteckquerschnitt mit Fase: Rechteckiger Querschnitt, an allen Kanten gefast – das vermeidet Kantenpressungen in den Nutecken.

Norm – Einbauraum nach ISO 10766: Die in der Maßreihe fett gedruckten Abmessungen entsprechen den Einbauräumen nach ISO 10766.

Kosten – Preiswerte Alternative: Wirtschaftliche Alternative zu Führungsringen aus Hartgewebe und PTFE für den mittleren Einsatzbereich.

Auslegung – Kolben- und Stangenführung: Lieferbar für Kolben- und Stangenführungen; für eine größere Führungslänge wird der Einbau von zwei Ringen empfohlen.

Belastungsart max. Druckfestigkeit [N/mm²]
statisch 40
dynamisch 20
Bohrungsdurchmesser [mm] Stangendurchmesser [mm] empf. Ringspalt m [mm]
bis 45 bis 50 1,5
50 – 145 55 – 150 2,0
150 – 220 155 – 230 2,5
230 – 300 240 – 300 3,0

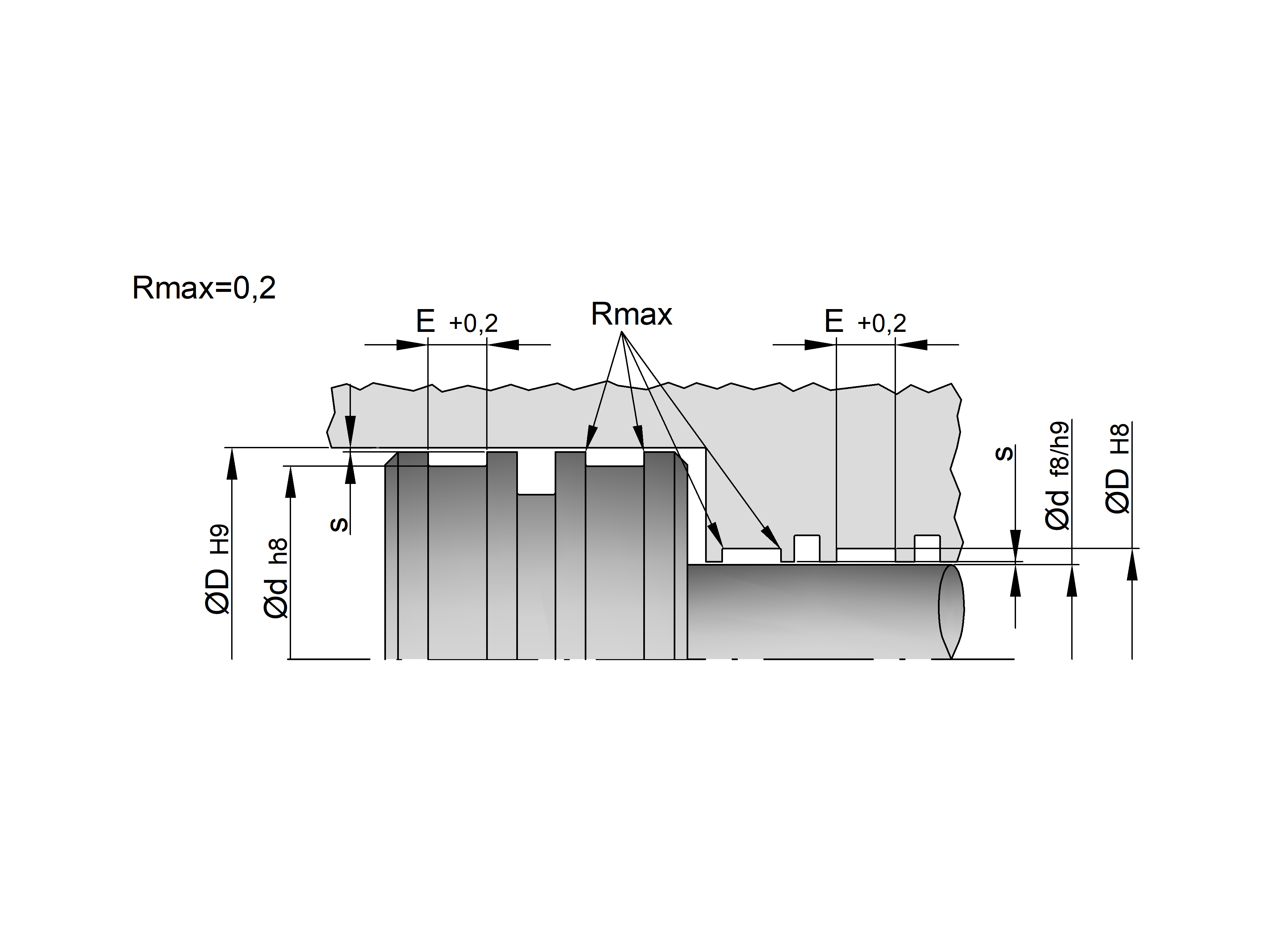

Für die Lauffläche gilt eine Rauheit von Rmax 0,2 mm. Der Radialspalt s ist von der eingesetzten Dichtungsvariante abhängig; der erforderliche Ringspalt m ist bei den vorgeformten Ringen mit Schrägschnitt bereits berücksichtigt.

Druckfestigkeit – dyn. 20 N/mm² · stat. 40 N/mm²: Maximale dynamische und statische Druckfestigkeit des glasfaserverstärkten Polyacetals.

Temperaturbereich – –40 °C bis +110 °C: Für glasfaserverstärktes Polyacetal mit guter Tragfähigkeit über den gesamten Bereich.

Geschwindigkeit – bis 0,8 m/s: Hin- und hergehende Bewegung. Für Plungerzylinder ist zusätzlich das Profil HF455 aus diesem Werkstoff vorgesehen.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Druckflüssigkeiten auf Mineralölbasis – das Standardeinsatzgebiet der Polyacetal-Führungsringe.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckflüssigkeiten – mit dem POM-GF-Werkstoff einsetzbar; bei abweichenden Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – gute Medienverträglichkeit; Verträglichkeit von Additivpaket und Temperatur abhängig, Rücksprache empfohlen.

Wasser und Luft: Wasser und Druckluft – Eignung je nach Betriebsbedingungen prüfen; bei aggressiven Varianten Rücksprache empfohlen.

Berechnung

Die Auslegung bzw. Dimensionierung des Führungsringes für den dynamischen Einsatz ist im Wesentlichen von der Größe der auftretenden Radialkraft und der damit verbundenen Verformung des Führungswerkstoffes sowie der Betriebstemperatur abhängig. Unter Berücksichtigung dieser Faktoren ist mit dem Wert der dynamischen Druckfestigkeit zu rechnen. In der Praxis hat es sich als Vorteil erwiesen, mit 2 Führungsringen den Sicherheitsfaktor zu berücksichtigen.

Bmin ≥ (Fx · S) / (σzul.dyn. · DA)  [mm]

Dabei sind:
Bmin = min. Breite des Führungsringes [mm]
Fx = max. radiale Belastung [N]
σzul.dyn. = zulässige dyn. Druckfestigkeit [N/mm²]
S = Sicherheitsfaktor
DA = Nenndurchmesser [mm]

Beispiel:
Bmin ≥ (5000 · 2) / (20 · 63) ≈ 8

Stangendurchmesser  DA = 63 mm
max. Radialbelastung  Fx = 5 kN
dyn. Druckfestigkeit  σzul.dyn. = 20 N/mm²
Sicherheitsfaktor  S = 2

Nach obiger Berechnung kann ausgewählt werden:

  • 1 Führungsring für eine Nutbreite von 9,7 mm (Teil-Nr. HF450 0630-16-520)
  • 2 Führungsringe für eine Nutbreite von 5,6 mm (Teil-Nr. HF450 0630-14-520)

Um eine größere Führungslänge zu erzielen, wird der Einbau von 2 Führungsringen empfohlen.

Abmessungstabelle

Wählen Sie den passenden Führungsring der Reihe HF450 bis HF453, filterbar nach Innen-Ø, Außen-Ø und Nutbreite.

Produkte filtern
Verfügbarkeit: Ab Lager Geringer Bestand Auf Anfrage
Bild Artikelnummer Außen Ø Innen Ø Nutbreite Menge Bestand
Bild: HF450 0200-14-520 | Führungsring Hydraulik | 25 x 20 x 5,6 | HF450 Artikelnummer: HF450 0200-14-520 Außen Ø: 25,00 Innen Ø: 20,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0200-16-520 | Führungsring Hydraulik | 25 x 20 x 9,7 | HF450 Artikelnummer: HF450 0200-16-520 Außen Ø: 25,00 Innen Ø: 20,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0220-14-520 | Führungsring Hydraulik | 27 x 22 x 5,6 | HF450 Artikelnummer: HF450 0220-14-520 Außen Ø: 27,00 Innen Ø: 22,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0220-16-520 | Führungsring Hydraulik | 27 x 22 x 9,7 | HF450 Artikelnummer: HF450 0220-16-520 Außen Ø: 27,00 Innen Ø: 22,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0250-14-520 | Führungsring Hydraulik | 30 x 25 x 5,6 | HF450 Artikelnummer: HF450 0250-14-520 Außen Ø: 30,00 Innen Ø: 25,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0250-16-520 | Führungsring Hydraulik | 30 x 25 x 9,7 | HF450 Artikelnummer: HF450 0250-16-520 Außen Ø: 30,00 Innen Ø: 25,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0270-14-520 | Führungsring Hydraulik | 32 x 27 x 5,6 | HF450 Artikelnummer: HF450 0270-14-520 Außen Ø: 32,00 Innen Ø: 27,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0270-16-520 | Führungsring Hydraulik | 32 x 27 x 9,7 | HF450 Artikelnummer: HF450 0270-16-520 Außen Ø: 32,00 Innen Ø: 27,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0300-14-520 | Führungsring Hydraulik | 35 x 30 x 5,6 | HF450 Artikelnummer: HF450 0300-14-520 Außen Ø: 35,00 Innen Ø: 30,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0300-16-520 | Führungsring Hydraulik | 35 x 30 x 9,7 | HF450 Artikelnummer: HF450 0300-16-520 Außen Ø: 35,00 Innen Ø: 30,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0320-14-520 | Führungsring Hydraulik | 37 x 32 x 5,6 | HF450 Artikelnummer: HF450 0320-14-520 Außen Ø: 37,00 Innen Ø: 32,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0320-16-520 | Führungsring Hydraulik | 37 x 32 x 9,7 | HF450 Artikelnummer: HF450 0320-16-520 Außen Ø: 37,00 Innen Ø: 32,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0350-14-520 | Führungsring Hydraulik | 40 x 35 x 5,6 | HF450 Artikelnummer: HF450 0350-14-520 Außen Ø: 40,00 Innen Ø: 35,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0350-16-520 | Führungsring Hydraulik | 40 x 35 x 9,7 | HF450 Artikelnummer: HF450 0350-16-520 Außen Ø: 40,00 Innen Ø: 35,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0360-14-520 | Führungsring Hydraulik | 41 x 36 x 5,6 | HF450 Artikelnummer: HF450 0360-14-520 Außen Ø: 41,00 Innen Ø: 36,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0360-16-520 | Führungsring Hydraulik | 41 x 36 x 9,7 | HF450 Artikelnummer: HF450 0360-16-520 Außen Ø: 41,00 Innen Ø: 36,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0400-14-520 | Führungsring Hydraulik | 45 x 40 x 5,6 | HF450 Artikelnummer: HF450 0400-14-520 Außen Ø: 45,00 Innen Ø: 40,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0400-16-520 | Führungsring Hydraulik | 45 x 40 x 9,7 | HF450 Artikelnummer: HF450 0400-16-520 Außen Ø: 45,00 Innen Ø: 40,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0450-14-520 | Führungsring Hydraulik | 50 x 45 x 5,6 | HF450 Artikelnummer: HF450 0450-14-520 Außen Ø: 50,00 Innen Ø: 45,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0450-16-520 | Führungsring Hydraulik | 50 x 45 x 9,7 | HF450 Artikelnummer: HF450 0450-16-520 Außen Ø: 50,00 Innen Ø: 45,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0500-14-520 | Führungsring Hydraulik | 55 x 50 x 5,6 | HF450 Artikelnummer: HF450 0500-14-520 Außen Ø: 55,00 Innen Ø: 50,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0500-16-520 | Führungsring Hydraulik | 55 x 50 x 9,7 | HF450 Artikelnummer: HF450 0500-16-520 Außen Ø: 55,00 Innen Ø: 50,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0550-14-520 | Führungsring Hydraulik | 60 x 55 x 5,6 | HF450 Artikelnummer: HF450 0550-14-520 Außen Ø: 60,00 Innen Ø: 55,00 Nutbreite: 5,60
Menge: - +
Bestand:
Bild: HF450 0550-16-520 | Führungsring Hydraulik | 60 x 55 x 9,7 | HF450 Artikelnummer: HF450 0550-16-520 Außen Ø: 60,00 Innen Ø: 55,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: HF450 0560-14-520 | Führungsring Hydraulik | 61 x 56 x 5,6 | HF450 Artikelnummer: HF450 0560-14-520 Außen Ø: 61,00 Innen Ø: 56,00 Nutbreite: 5,60
Menge: - +
Bestand:

Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.

Profilübersicht

Alternative Führungsringe im Überblick

Je nach Anwendungsfall und Einbausituation kann ein anderes Profil die bessere Wahl sein. Unsere Technikberater helfen Ihnen gerne bei der Auswahl.

Wissen

Häufig gestellte Fragen zu Führungsringen

Antworten auf die wichtigsten Fragen

Die HF450 bis HF453 sind vorgeformte Führungsringe aus glasfaserverstärktem Polyacetal mit hoher Verschleißfestigkeit und geringem Reibungskoeffizienten. Sie verhindern die metallische Berührung der gleitenden Bauteile und sind eine preiswerte Alternative zu Hartgewebe-Führungsringen für den mittleren Einsatzbereich.
Die Führungsringe sind offen mit Schrägschnitt ausgeführt und werden durch Einschnappen in die Nut montiert. Die leicht herzustellende Nutgeometrie und die Fasen an allen Kanten erleichtern den Einbau. Für eine größere Führungslänge wird der Einbau von zwei Ringen empfohlen.
Die Reihe ist für hin- und hergehende Bewegungen bis 0,8 m/s und Temperaturen von –40 °C bis +110 °C ausgelegt. Die dynamische Druckfestigkeit beträgt bis 20 N/mm², die statische bis 40 N/mm². Für die Lauffläche gilt eine Rauheit von Rmax 0,2 mm.
Für sehr hohe Querkräfte und Druckfestigkeiten sind die Gewebeverbund-Führungsringe HF470 bis HF474 besser geeignet. Die Polyacetal-Reihe deckt den mittleren Einsatzbereich preiswert ab; für Plungerzylinder steht zusätzlich das Profil HF455 zur Verfügung.
Die Auswahl richtet sich nach Innen-Ø, Außen-Ø und Nutbreite. Abmessungen in Fettdruck entsprechen Einbauräumen nach ISO 10766. Die Mindestbreite ergibt sich aus Radialkraft, zulässiger Druckfestigkeit, Nenndurchmesser und Sicherheitsfaktor.
Neben den Standardgrößen lassen sich Zwischen- und Sondergrößen auf Anfrage realisieren. Senden Sie uns Zeichnung, Altteil oder Bestellcode (z. B. HF450 0630-16-520) über das Kontaktformular – wir prüfen Machbarkeit und Lieferzeit im Einzelfall.
