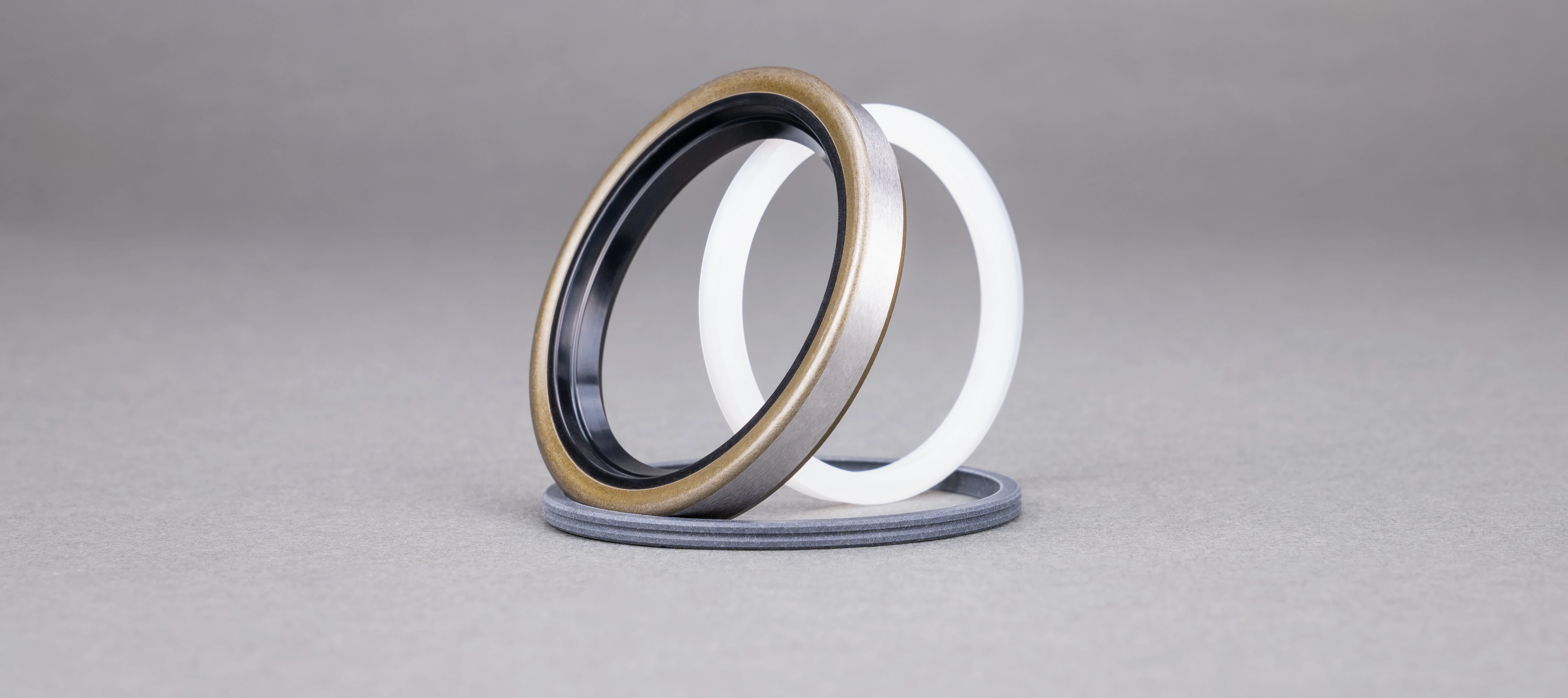

Hydraulik Rotationsdichtungen
Rotationsdichtungen dichten rotierende Wellen gegen das Gehäuse ab und halten dabei Druck, Medium und Drehzahl stand. Anders als Hubdichtungen sind sie für die umlaufende Bewegung und die dabei entstehende Reibungswärme ausgelegt. Häufig kommen PTFE-basierte Werkstoffe für hohe Drehzahlen und Drücke zum Einsatz; bei HME wählen Sie aus Profilen für hydraulische und pneumatische Rotationsanwendungen.
- Zertifiziertes Unternehmen nach ISO 9001
- Technischer Support
- Sonderanfertigung möglich
Profilübersicht
Profile unserer Hydraulik Rotationsdichtungen im Überblick
Klicken Sie auf ein Profil für technische Details und Abmessungen – alle Maße finden Sie zusätzlich gebündelt in der filterbaren Abmessungstabelle weiter unten.
Technische Details
Wichtige Details im Überblick
Die zentralen Auswahlkriterien auf einen Blick.
Materialien
PTFE-Compounds für geringe Reibung, hohe Drehzahlen und Trockenlaufeignung, PU für eine hohe Verschleißfestigkeit sowie Elastomere wie NBR und FPM für Standard- und Hochtemperaturanwendungen.
Bauformen
Rotationsdichtungen und Radialwellendichtringe (Simmerringe) für rotierende Wellen – einseitig oder beidseitig druckbeaufschlagt. V-Ringe für den zuverlässigen Schutz vor Schmutz und Medien.
Eigenschaften
Geeignet für hohe Drehzahlen und Umfangsgeschwindigkeiten, geringe Reibung, gute Wärmeableitung und Beständigkeit gegen Druckbelastung.
Einsatzbereiche
Rotierende Wellen in Hydraulikmotoren, Drehdurchführungen, Schwenkantrieben und pneumatischen Rotationsanwendungen.
Unsicher, welches Profil passt?
Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Druckbereich und Einbausituation – von der Vorauswahl bis zum Sonderprofil.
| Bild | Artikelnummer | Innen Ø | Außen Ø | Nutbreite | Ø Bereich | Menge | Bestand | |
|---|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: HR180 0080-01-74N | Innen Ø: 3,10 | Außen Ø: 8,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0100-01-74N | Innen Ø: 5,10 | Außen Ø: 10,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0120-01-74N | Innen Ø: 7,10 | Außen Ø: 12,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0140-01-74N | Innen Ø: 9,10 | Außen Ø: 14,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0150-01-74N | Innen Ø: 10,10 | Außen Ø: 15,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0160-01-74N | Innen Ø: 11,10 | Außen Ø: 16,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0180-01-74N | Innen Ø: 13,10 | Außen Ø: 18,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0200-01-74N | Innen Ø: 15,10 | Außen Ø: 20,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0220-01-74N | Innen Ø: 17,10 | Außen Ø: 22,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0240-01-74N | Innen Ø: 19,10 | Außen Ø: 24,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0250-01-74N | Innen Ø: 20,10 | Außen Ø: 25,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0280-01-74N | Innen Ø: 23,10 | Außen Ø: 28,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0300-01-74N | Innen Ø: 25,10 | Außen Ø: 30,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0320-01-74N | Innen Ø: 27,10 | Außen Ø: 32,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0350-01-74N | Innen Ø: 30,10 | Außen Ø: 35,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0380-01-74N | Innen Ø: 33,10 | Außen Ø: 38,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0390-01-74N | Innen Ø: 34,10 | Außen Ø: 39,00 | Nutbreite: 2,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0400-02-74N | Innen Ø: 32,50 | Außen Ø: 40,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0420-02-74N | Innen Ø: 34,50 | Außen Ø: 42,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0450-02-74N | Innen Ø: 37,50 | Außen Ø: 45,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0480-02-74N | Innen Ø: 40,50 | Außen Ø: 48,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0500-02-74N | Innen Ø: 42,50 | Außen Ø: 50,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0520-02-74N | Innen Ø: 44,50 | Außen Ø: 52,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0550-02-74N | Innen Ø: 47,50 | Außen Ø: 55,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HR180 0600-02-74N | Innen Ø: 52,50 | Außen Ø: 60,00 | Nutbreite: 3,20 | Ø Bereich: — |
Menge:
-
+
|
Bestand: |
Sonderformen & Expresslieferung
Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Hydraulikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.
