Rotationsdichtung HR187 – mit Federvorspannung

Bauart – Profildichtring mit Feder: U-förmiger PTFE-Profildichtring mit eingelegter metallischer Feder als Vorspannelement; die dynamische Dichtlippe ist verstärkt ausgeführt.

Einbau – Haltebund als Verdrehsicherung: Ein Haltebund an der Außenkante verhindert, dass sich die Dichtung mit der Welle mitdreht.

Werkstoff – Hohe chemische Beständigkeit: Resistent gegen die meisten Flüssigkeiten, Gase und Chemikalien – Einsatz dort, wo Elastomere thermisch oder chemisch an Grenzen stoßen.

Lauf – Sehr gute Gleiteigenschaften: Niedrige Reibungswerte, kein Stick-Slip-Effekt und gute Notlaufeigenschaften – auch bei Geschwindigkeiten bis 4 m/s.

Einsatzgrenzen – Sehr weiter Temperaturbereich: Einsetzbar von –150 bis +225 °C, abhängig von Dichtungs- und Federwerkstoff.

Werkstoff – Federausführungen 0–3: Federn aus rostfreiem Stahl für allgemeine oder aggressive Medien; die silikonvergossenen Varianten (2/3) sind sterilisierbar.

Hygiene – Für die Lebensmittelindustrie: Sterilisierbare, silikonvergossene Federausführungen eignen sich bevorzugt für die Lebensmittel- und Pharmaindustrie.

Verfügbarkeit – Großer Durchmesserbereich: Lieferbar für nahezu jeden Wellendurchmesser bis ca. Ø 2500 mm; Zwischengrößen auf Anfrage.

Profildichtring mit Feder
Die Dichtung besteht aus einem U-förmigen Profildichtring, in den eine metallische Feder als Vorspannelement eingelegt ist. Um Dichtheit und Standzeit zu erhöhen, ist die dynamische Dichtlippe (innen) gegenüber der statischen Dichtlippe (außen) etwas verstärkt ausgeführt. Ein Haltebund an der Außenkante verhindert, daß die Dichtung sich mit der Welle mitdreht.
Alle Profildichtringe werden aus speziell modifizierten PTFE-Werkstoffen hergestellt. Der Standard- Compound für allgemeine Anwendungen ist Compound 31 in Verbindung mit einer Vorspannfeder aus rostfreiem Stahl.

Werkstoff-Übersicht: Profildichtring
31: Modifiziertes PTFE + Kohlenstofffaser - Gute chemische und thermische Beständigkeit. Anwendung bei mittleren Beanspruchungen gegen harte Gegenlaufflächen. Auch einsetzbar bei Wasser-Öl-Emulsionen.
12: Modifiziertes PTFE - Hervorragende Gleiteigenschaften, abriebfest und formstabil, sehr gute chemische Beständigkeit, große Temperaturbeständigkeit. Anwendung bei speziellen Anforderungen mit leichten bis mittleren Beanspruchungen.
67: Modifiziertes PTFE - Hohe Druckfestigkeit, sehr abriebfest und formstabil, sehr gute Gleiteigenschaften, gute chemische und thermische Beständigkeit. Anwendung bei sehr hohen Beanspruchungen.
Andere Werkstoffe werden auf Anfrage geliefert.

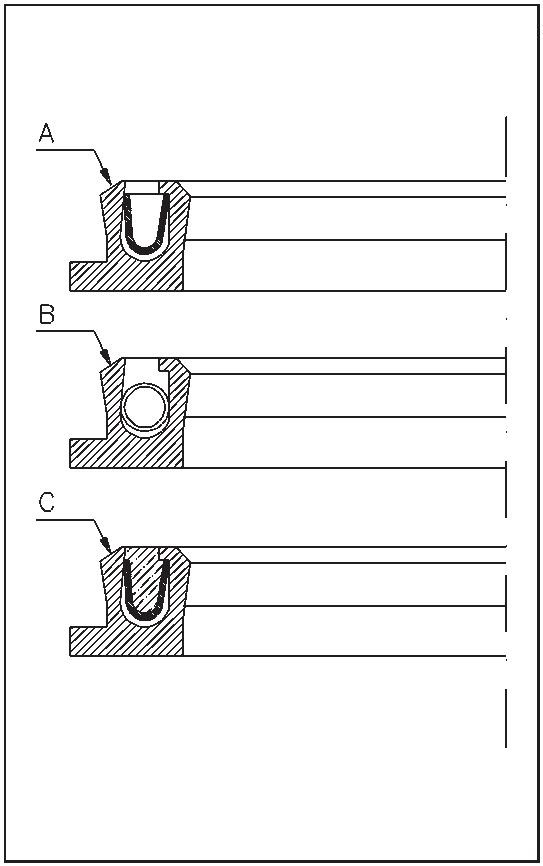

Federausführung
0: Rostfreier Stahl für allgemeine Anwendungen (A).
1: Rostfreier Stahl für aggressive Medien (B).
2: Rostfreier Stahl für allgemeine Anwendungen, jedoch silikonvergossen (C).
3: Rostfreier Stahl für aggressive Medien, jedoch silikonvergossen.

Bei den Ausführungen 2 und 3 ist der Federraum mit einer Silikonmasse ausgefüllt. Diese Dichtungen sind sterilisierbar und werden vorzugsweise in der Lebensmittelindustrie eingesetzt.

Die HR187 erfordert besonders feine Laufflächen (Ra 0,2 mm) – die Einhaltung der Oberflächengüte ist entscheidend für Dichtheit und Standzeit des federvorgespannten PTFE-Profildichtrings.

Max. Druck – 100 bar: Entspricht 10 MPa. Richtwert für die einfachwirkende Bauform mit Federvorspannung.

Temperaturbereich – –150 °C bis +225 °C: Sehr weiter Bereich, abhängig von Dichtungs- und Federwerkstoff.

Max. Geschwindigkeit – 4 m/s: Rotierende Bewegung. Die gute Notlaufeigenschaft des PTFE-Compounds unterstützt auch Trocken- und Mangelschmierung.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Mineralische und synthetische Druckflüssigkeiten: Mit dem Standard-Compound 31 (PTFE/Kohlenstofffaser) bei mittlerer Beanspruchung geeignet, auch für Wasser-Öl-Emulsionen.

Wasser, Luft und Dampf: Durch die thermische Beständigkeit des PTFE-Profildichtrings einsetzbar; konkrete Eignung je nach Dichtungs- und Federwerkstoff prüfen.

Säuren, Laugen und Chemikalien: Hohe chemische Beständigkeit gegen die meisten Medien – bei aggressiven Varianten die Federausführung 1 oder 3 für aggressive Medien wählen.

Pharma- und Lebensmittelmedien: Für sterile Anwendungen die silikonvergossenen, sterilisierbaren Federausführungen (2/3) einsetzen; Eignung im Einzelfall prüfen.

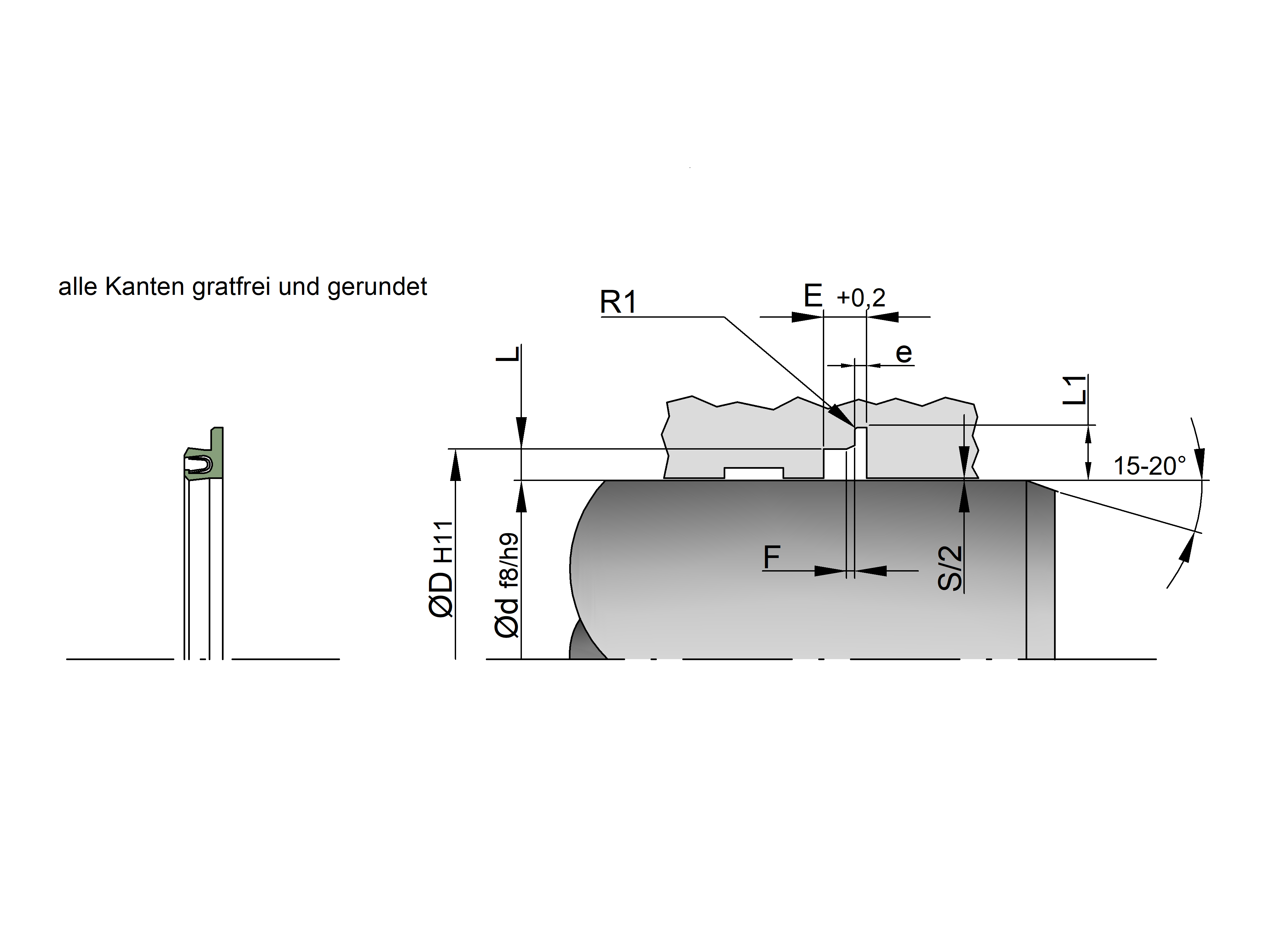

Die Werte stammen aus den empfohlenen Einbaumaßen des HR187-Datenblatts; die Toleranzen sind je Maß angegeben. Die HR187 nutzt eine Feder als Vorspannelement, daher entfällt die druckabhängige Staffelung des Durchmesserspiels.
