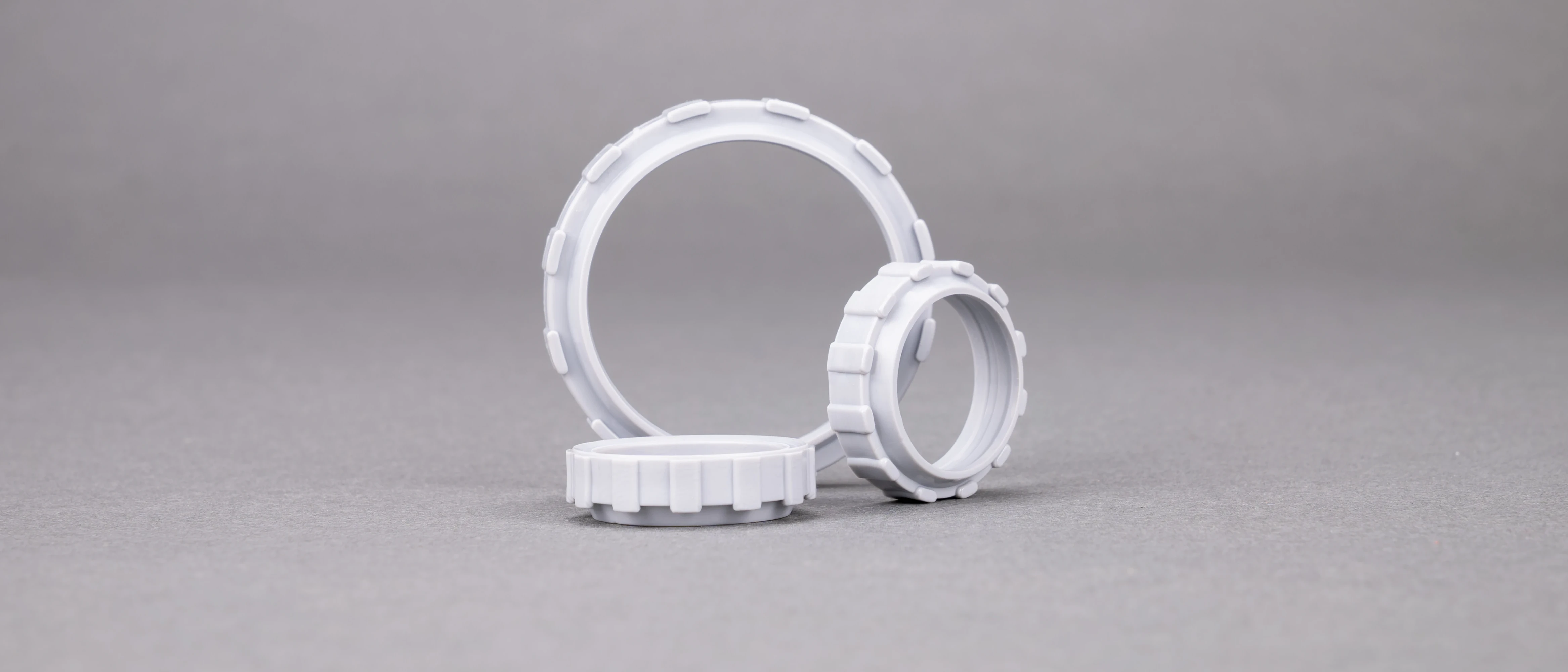

Pneumatik Endlagendämpfungen
Die Endlagendämpfung bremst den Kolben eines Pneumatikzylinders vor der Endlage ab und verhindert hartes Aufschlagen. Das reduziert Lärm und Verschleiß und schont die Dichtungen. HME liefert die passenden Dämpfungs- und Pneumatikdichtungen und berät zu Werkstoff und Auslegung.
- Zertifiziertes Unternehmen nach ISO 9001
- Technischer Support
- Sonderanfertigung möglich
Profilübersicht
Unsere Pneumatik Endlagendämpfung im Überblick
Klicken Sie auf das Profil für technische Details und Abmessungen
Technische Details
Wichtige Details im Überblick
Die zentralen Auswahlkriterien auf einen Blick.
Materialien
Dämpfungsdichtungen aus PU oder NBR sowie zugehörige Kolben- und Stangendichtungen. HME liefert passende Pneumatikdichtungen.
Bauformen
Elastische Dämpfung für kleinere Lasten, feste pneumatische Dämpfung und einstellbare Dämpfung, bei doppeltwirkenden Zylindern beidseitig.
Eigenschaften
Sanftes Abbremsen vor der Endlage, weniger Lärm und Verschleiß, einstellbarer Drosselquerschnitt, Einsatz bis etwa 10 bar.
Einsatzbereiche
Automatisierung, Handhabung und Maschinenbau, besonders bei hohen Geschwindigkeiten und großen bewegten Massen.
Unsicher, welches Profil passt?
Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Druckbereich und Einbausituation – von der Vorauswahl bis zum Sonderprofil.
| Bild | Artikelnummer | Innen Ø | Außen Ø | Nutbreite | Menge | Bestand | |
|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: PE270 0060-01-255 | Innen Ø: 6,00 | Außen Ø: 10,00 | Nutbreite: 3,70 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0080-01-255 | Innen Ø: 8,00 | Außen Ø: 11,60 | Nutbreite: 3,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0095-01-255 | Innen Ø: 9,50 | Außen Ø: 15,00 | Nutbreite: 4,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0100-01-255 | Innen Ø: 10,00 | Außen Ø: 18,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0120-01-255 | Innen Ø: 12,00 | Außen Ø: 18,00 | Nutbreite: 4,80 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0120-02-255 | Innen Ø: 12,00 | Außen Ø: 20,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0140-01-255 | Innen Ø: 14,00 | Außen Ø: 22,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0160-01-255 | Innen Ø: 16,00 | Außen Ø: 22,00 | Nutbreite: 5,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0160-02-255 | Innen Ø: 16,00 | Außen Ø: 24,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0180-01-255 | Innen Ø: 18,00 | Außen Ø: 26,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0200-01-255 | Innen Ø: 20,00 | Außen Ø: 28,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0220-01-255 | Innen Ø: 22,00 | Außen Ø: 30,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0250-01-255 | Innen Ø: 25,00 | Außen Ø: 33,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0280-01-255 | Innen Ø: 28,00 | Außen Ø: 36,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0300-01-255 | Innen Ø: 30,00 | Außen Ø: 40,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0320-01-255 | Innen Ø: 32,00 | Außen Ø: 42,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0360-01-255 | Innen Ø: 36,00 | Außen Ø: 46,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0400-01-255 | Innen Ø: 40,00 | Außen Ø: 50,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0500-01-255 | Innen Ø: 50,00 | Außen Ø: 60,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0570-01-255 | Innen Ø: 57,00 | Außen Ø: 74,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0700-01-255 | Innen Ø: 70,00 | Außen Ø: 87,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PE270 0780-01-255 | Innen Ø: 78,00 | Außen Ø: 95,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: |
Sonderformen & Expresslieferung
Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Pneumatikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.
