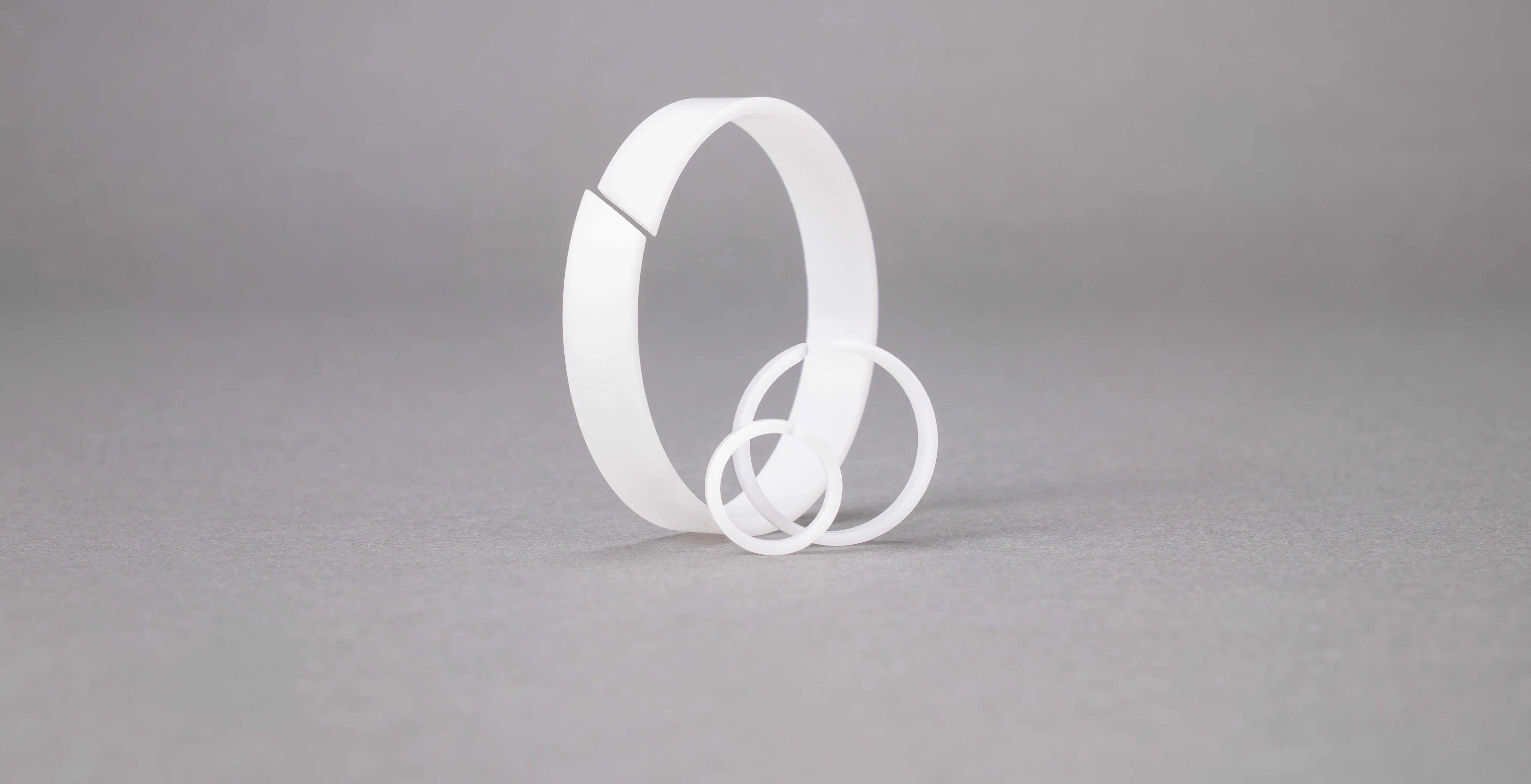

Pneumatik Führungsringe
Führungsringe führen Kolben und Kolbenstange im Pneumatikzylinder, nehmen Querkräfte auf und verhindern metallischen Kontakt. Je nach Last und Temperatur kommen Werkstoffe wie POM, gewebeverstärkte Kunststoffe und PTFE-Compounds zum Einsatz.
- Zertifiziertes Unternehmen nach ISO 9001
- Technischer Support
- Sonderanfertigung möglich
Profilübersicht
Profile unserer Pneumatik Führungsringe im Überblick
Unsere Profiltypen – klicken Sie auf ein Profil für technische Details und Abmessungen
Technische Details
Wichtige Details im Überblick
Unsere Pneumatik Führungsringe - Qualität aus erfahrener Hand
Materialien
POM für gute Führungseigenschaften bei mittleren Belastungen, gewebeverstärkte Kunststoffe für hohe Querkräfte und PTFE-Compounds für geringe Reibung.
Bauformen
Führungsringe für Kolben und Kolbenstange sowie endlos oder geschnittene Führungsbänder als Meterware.
Eigenschaften
Aufnahme von Querkräften, geringe Reibung, Schutz der Dichtungen vor einseitigem Verschleiß, definiertes Führungsspiel.
Einsatzbereiche
Pneumatikzylinder in Automatisierung, Handhabung und Maschinenbau, besonders bei seitlichen Lasten.
Unsicher, welches Profil passt?
Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Belastungsfall und Einbausituation – von der Vorauswahl bis zum Sonderprofil.
| Bild | Artikelnummer | Banddicke | Axiale Länge | Nutbreite | Außen Ø | Innen Ø | Menge | Bestand | |
|---|---|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: HF415 0000-14-30P | Banddicke: 1,50 | Axiale Länge: 5,50 | Nutbreite: 5,60 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF415 0000-16-30P | Banddicke: 1,50 | Axiale Länge: 9,50 | Nutbreite: 9,70 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF415 0000-18-30P | Banddicke: 1,50 | Axiale Länge: 14,80 | Nutbreite: 15,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF415 0000-42-30P | Banddicke: 1,50 | Axiale Länge: 15,00 | Nutbreite: 15,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF416 0000-10-30P | Banddicke: 1,55 | Axiale Länge: 2,40 | Nutbreite: 2,50 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF416 0000-12-30P | Banddicke: 1,55 | Axiale Länge: 3,90 | Nutbreite: 4,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-32-30P | Banddicke: 2,00 | Axiale Länge: 5,00 | Nutbreite: 5,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-34-30P | Banddicke: 2,00 | Axiale Länge: 5,40 | Nutbreite: 5,50 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-36-30P | Banddicke: 2,00 | Axiale Länge: 8,00 | Nutbreite: 8,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-38-30P | Banddicke: 2,00 | Axiale Länge: 10,00 | Nutbreite: 10,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-40-30P | Banddicke: 2,00 | Axiale Länge: 12,00 | Nutbreite: 12,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-42-30P | Banddicke: 2,00 | Axiale Länge: 15,00 | Nutbreite: 15,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-44-30P | Banddicke: 2,00 | Axiale Länge: 20,00 | Nutbreite: 20,30 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-46-30P | Banddicke: 2,00 | Axiale Länge: 25,00 | Nutbreite: 25,40 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-48-30P | Banddicke: 2,00 | Axiale Länge: 30,00 | Nutbreite: 30,30 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-50-30P | Banddicke: 2,00 | Axiale Länge: 40,00 | Nutbreite: 40,50 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF420 0000-62-30P | Banddicke: 2,00 | Axiale Länge: 4,90 | Nutbreite: 5,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-14-30P | Banddicke: 2,50 | Axiale Länge: 5,50 | Nutbreite: 5,60 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-16-30P | Banddicke: 2,50 | Axiale Länge: 9,50 | Nutbreite: 9,70 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-18-30P | Banddicke: 2,50 | Axiale Länge: 14,80 | Nutbreite: 15,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-20-30P | Banddicke: 2,50 | Axiale Länge: 24,50 | Nutbreite: 25,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-30-30P | Banddicke: 2,50 | Axiale Länge: 4,00 | Nutbreite: 4,20 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-62-30P | Banddicke: 2,50 | Axiale Länge: 4,90 | Nutbreite: 5,00 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-66-30P | Banddicke: 2,50 | Axiale Länge: 6,10 | Nutbreite: 6,30 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HF425 0000-68-30P | Banddicke: 2,50 | Axiale Länge: 7,90 | Nutbreite: 8,10 | Außen Ø: — | Innen Ø: — |
Menge:
-
+
|
Bestand: |
Sonderformen & Expresslieferung
Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Pneumatikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.
Wissen
Häufig gestellte Fragen zu Führungsringen
Antworten auf die wichtigsten Fragen
Ein Führungsring führt Kolben oder Kolbenstange im Pneumatikzylinder, nimmt Querkräfte auf und verhindert metallischen Kontakt zwischen den bewegten Teilen. So schützt er die Dichtungen vor einseitigem Verschleiß und hält das Führungsspiel konstant.
Ein Führungsring dichtet nicht ab, sondern führt und stützt das bewegte Bauteil. Kolben- und Stangendichtungen übernehmen die Abdichtung, der Führungsring nimmt radiale Kräfte auf. Beide Elemente ergänzen sich im Zylinder.
Verbreitet sind gewebeverstärkte Kunststoffe und POM (Polyoxymethylen) sowie PTFE-Compounds. Sie bieten gute Gleiteigenschaften, geringe Reibung und hohe Tragfähigkeit. Die Auswahl hängt von Belastung und Temperatur ab.
Der Führungsring liegt in einer Nut von Kolben oder Stange und gleitet auf der Gegenfläche. Er nimmt Querkräfte auf, hält ein definiertes Führungsspiel und verhindert, dass sich Metall auf Metall bewegt. Dadurch laufen die Dichtungen gleichmäßiger ab.
Achten Sie auf die korrekte Nutbreite, den richtigen Stoßspalt und eine gratfreie Nut. Das Führungsspiel muss zum Zylinderdurchmesser passen.
Ja. Neben den Standardprofilen liefert HME Pneumatik-Führungsringe und Führungsbänder nach Maß. Bitte übermitteln Sie Durchmesser, Nutbreite und Belastung – wir melden uns mit einem Angebot.
