Stangenführungsring PF451 – Führungsring aus  POM

Funktion – Metallkontakt verhindern: Der PF451 trennt Kolbenstange und Stangenkopf, verhindert die metallische Berührung der gleitenden Bauteile und nimmt die auftretenden Querkräfte auf.

Werkstoff – Modifiziertes POM: Gefertigt aus modifiziertem POM (Werkstoffschlüssel 525) – der Werkstoff wirkt gegenüber Laufflächen nicht abrasiv und schont so die Gegenlauffläche.

Lauf – Selbstschmierend: Der Werkstoff ist selbstschmierend und unterstützt einen gleichmäßigen, ruckarmen Lauf der Stange auch ohne durchgehende Fremdschmierung.

Bauform – Allseitig gefast: Alle Kanten sind mit einer Fase versehen, daher ist neben der Stangenführung auch ein Einsatz als Kolbenführungsring möglich.

Geschwindigkeit – Bis 1 m/s: Ausgelegt für hin- und hergehende Bewegungen mit Geschwindigkeiten bis 1 m/s als Richtwert für den Dauereinsatz.

Temperatur – –40 °C bis +115 °C: Einsatztemperaturbereich von –40 °C bis +115 °C gemäß Datenblatt (Ausgabe 11/24), abhängig von den konkreten Betriebsbedingungen.

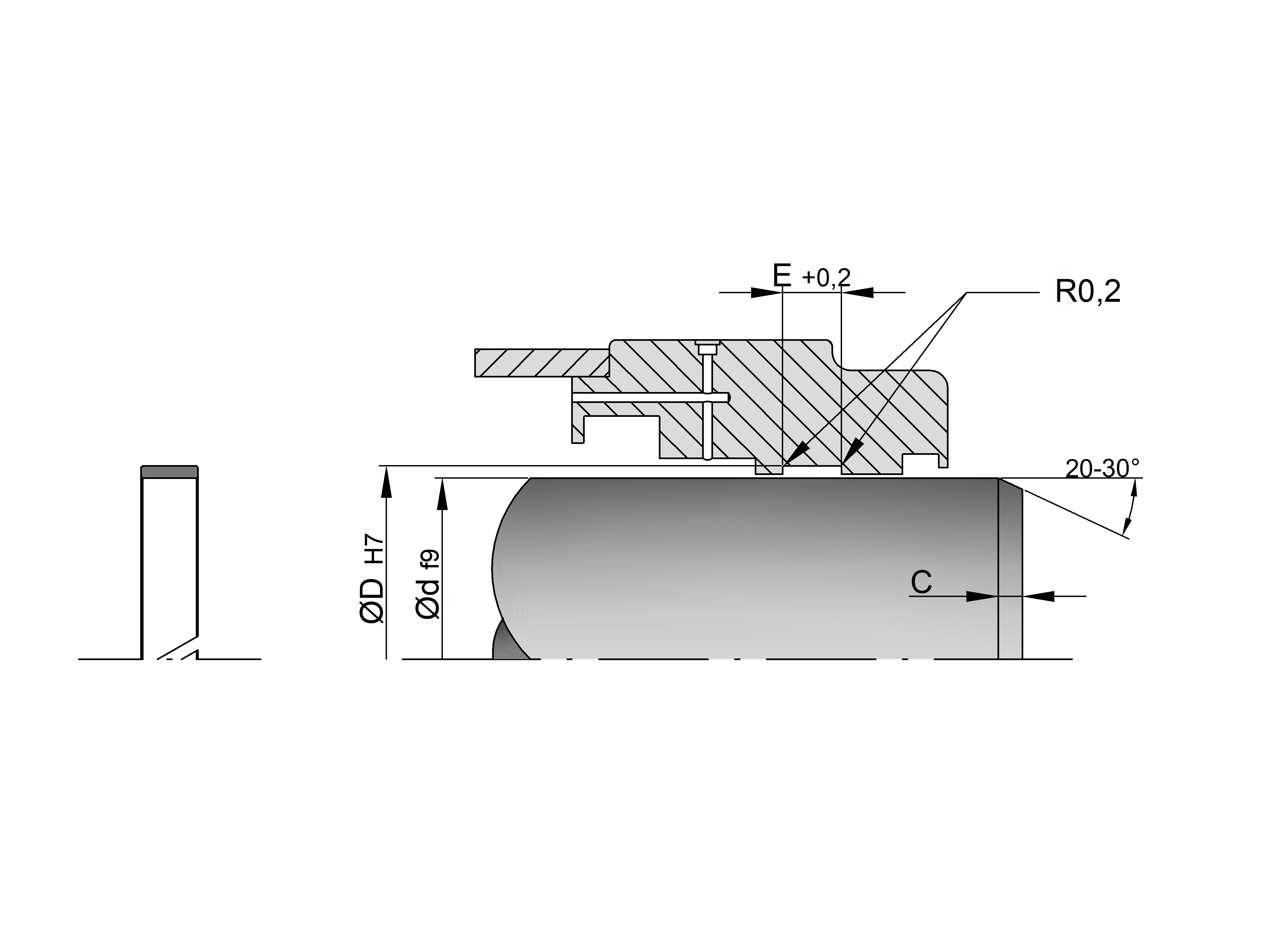

Baureihe – PF451 / PF452: Innerhalb der Baureihe stehen je nach Breite E die Varianten PF451 und PF452 zur Verfügung; die Maßvariante ist Teil des Bestellcodes.

Verfügbarkeit – Standardgrößen ab Lager: Standardabmessungen Ø 8–50 mm; weitere Abmessungen lassen sich auf Anfrage realisieren, die Machbarkeit prüfen wir im Einzelfall.

Funktion – Führungselement: Der PF451 nimmt Querkräfte auf; er ist kein druckdichtendes Element. Eine Druckangabe entfällt daher laut Datenblatt.

Temperaturbereich – –40 °C bis +115 °C: Gilt für den Werkstoff modifiziertes POM. Die Werte sind Richtwerte und je nach Betriebsbedingungen anzupassen.

Geschwindigkeit – < 1 m/s: Richtwert für hin- und hergehende Bewegung. Bei großer Einschaltdauer oder stoßweisem Betrieb nicht gleichzeitig mit anderen Grenzwerten ausnutzen.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckluft (getrocknet oder geölt): Geeignet für getrocknete Druckluft nach Montagefettung oder für geölte Druckluft – das typische Einsatzgebiet pneumatischer und hydraulischer Führungen.

Mineralöle: Bewährt mit Mineralölen – Eignung je nach Additivpaket und Temperatur im Einzelfall prüfen.

Fett: Für mit Fett geschmierte Führungen geeignet; die Schmierung unterstützt die selbstschmierenden Eigenschaften des POM.
