Kolbenführungsring PF450–PF457 – Führungsring aus POM

✓ Sondergrößen möglich  ✓ Technische Beratung  ✓ 40+ Jahre Erfahrung

Die Baureihe PF450–PF457 ist ein Kolbenführungsring aus modifiziertem POM, der den metallischen Kontakt zwischen Kolben und Zylinderrohr verhindert und Querkräfte aufnimmt. Der Werkstoff wirkt gegenüber Laufflächen nicht abrasiv und ist selbstschmierend.

Da alle Kanten gefast sind, ist auch ein Einsatz als Stangenführungsring möglich. Eingesetzt wird die Reihe bei Geschwindigkeiten bis 1 m/s und Temperaturen von –40 °C bis +115 °C. Die Abmessungen von Ø 8 bis Ø 250 mm finden Sie in der Abmessungstabelle weiter unten.

Technisches Datenblatt (PDF)

Funktion – Kolben zentrieren: Verhindert den metallischen Kontakt zwischen Kolben und Zylinderrohr, zentriert den Kolben und nimmt die auftretenden Querkräfte auf.

Werkstoff – Modifiziertes POM: Gefertigt aus modifiziertem POM (Werkstoffschlüssel 525) – der Werkstoff wirkt gegenüber Laufflächen nicht abrasiv und schont das Zylinderrohr.

Lauf – Selbstschmierend: Der selbstschmierende Werkstoff unterstützt einen gleichmäßigen Lauf des Kolbens auch bei eingeschränkter Fremdschmierung.

Bauform – Allseitig gefast: Alle Kanten sind mit einer Fase versehen, daher ist neben der Kolbenführung auch ein Einsatz als Stangenführungsring möglich.

Baureihe – PF450 bis PF457: Je nach Breite E und Durchmesser stehen die Varianten PF450, PF451, PF452, PF456 und PF457 zur Verfügung; die Maßvariante ist Teil des Bestellcodes.

Durchmesser – Ø 8 bis Ø 250 mm: Großer Durchmesserbereich von Ø 8 mm bis Ø 250 mm für Kolben unterschiedlicher Zylindergrößen, von Kleinhydraulik bis Großzylinder.

Temperatur – –40 °C bis +115 °C: Einsatztemperaturbereich von –40 °C bis +115 °C gemäß Datenblatt (Ausgabe 11/24), abhängig von den konkreten Betriebsbedingungen.

Verfügbarkeit – Standardgrößen ab Lager: Zahlreiche Standardabmessungen; weitere Abmessungen lassen sich auf Anfrage realisieren, die Machbarkeit prüfen wir im Einzelfall.

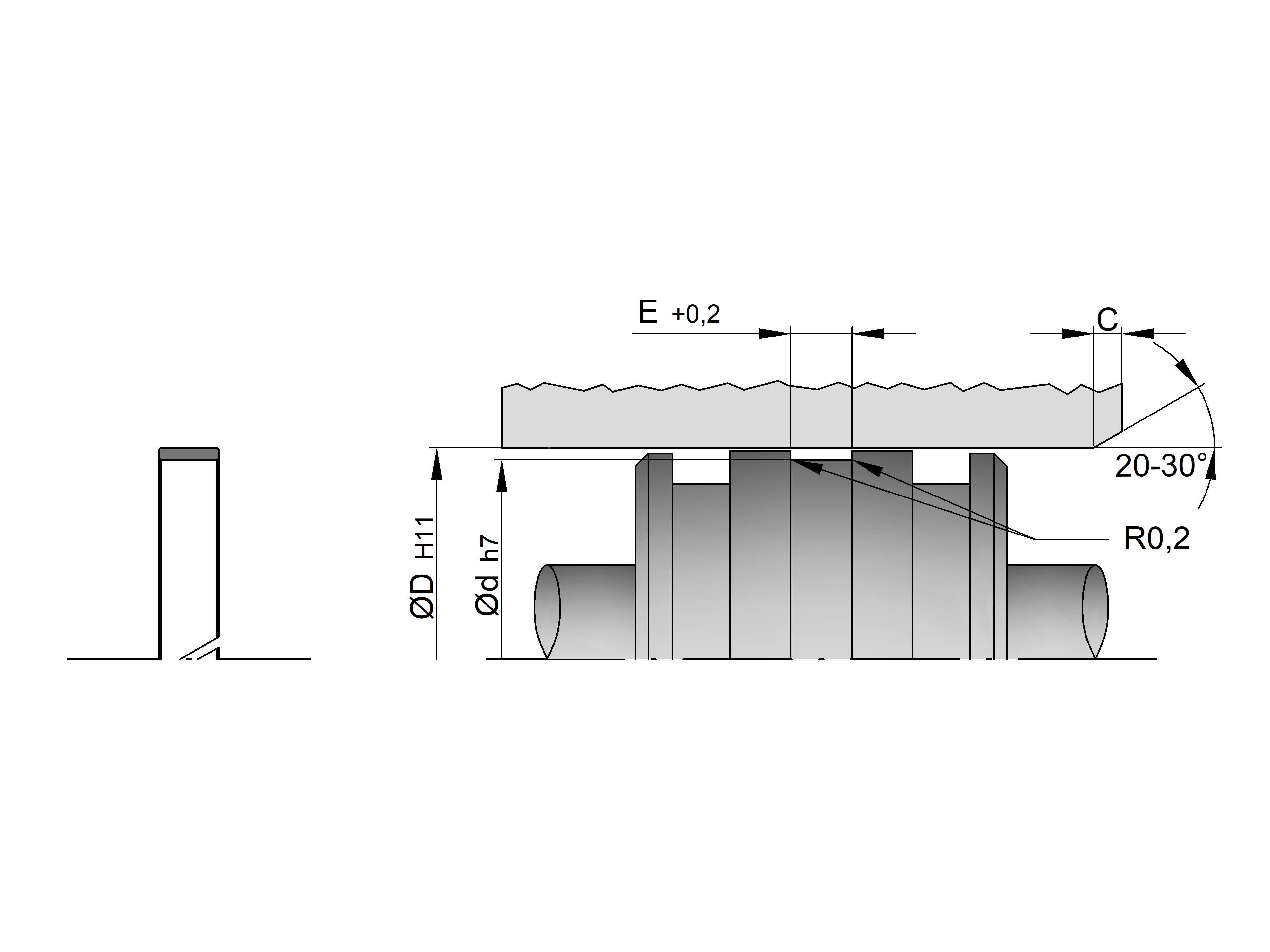

Nenndurchmesser Ø [mm] Einführungsfase C [mm]
< 25 2,5
25–60 3,0
61–100 4,0
101–180 5,0
181–300 6,0
> 300 7,5

Zur Vermeidung von Montageschäden sind scharfkantige Ecken und Grate im Einbauraum zu vermeiden.
Die angegebene Einführungsfase C richtet sich nach dem Nenndurchmesser. (Hinweis aus dem Datenblatt, Ausgabe 11/24.)
Oberfläche Rmax [μm] Rz [μm] Ra [μm]
Laufflächen < 4,0 < 2,5 0,6
Nutgrund < 16,0 < 10,0 1,6
Nutflanken < 16,0 < 10,0 1,6

Der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz relativ zur Referenzlinie Cref 5 %).
Die Einhaltung dieser Werte ist entscheidend für Führungseigenschaften und Standzeit – eine zu raue Lauffläche erhöht den Verschleiß des Führungselements.

Funktion – Führungselement: Die Baureihe PF450–PF457 nimmt Querkräfte auf; sie ist kein druckdichtendes Element. Eine Druckangabe entfällt daher laut Datenblatt.

Temperaturbereich – –40 °C bis +115 °C: Gilt für den Werkstoff modifiziertes POM. Die Werte sind Richtwerte und je nach Betriebsbedingungen anzupassen.

Geschwindigkeit – < 1 m/s: Richtwert für hin- und hergehende Bewegung. Bei großer Einschaltdauer oder stoßweisem Betrieb nicht gleichzeitig mit anderen Grenzwerten ausnutzen.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckluft (getrocknet oder geölt): Geeignet für getrocknete Druckluft nach Montagefettung oder für geölte Druckluft – das typische Einsatzgebiet pneumatischer und hydraulischer Führungen.

Mineralöle: Bewährt mit Mineralölen – Eignung je nach Additivpaket und Temperatur im Einzelfall prüfen.

Fett: Für mit Fett geschmierte Führungen geeignet; die Schmierung unterstützt die selbstschmierenden Eigenschaften des POM.

Abmessungstabelle

Wählen Sie die passende Abmessung aus der Baureihe PF450–PF457. Die Größen von Ø 8 bis Ø 250 mm sind filterbar nach Nutdurchmesser D, Kolbendurchmesser d und Breite E – je nach Variante PF450, PF451, PF452, PF456 oder PF457.

Produkte filtern
Verfügbarkeit: Ab Lager Geringer Bestand Auf Anfrage
Bild Artikelnummer Außen Ø Innen Ø Nutbreite Menge Bestand
Bild: PF450 0350-16-525 | Führungsring Pneumatik | 40 x 35 x 9,7 | PF450 Artikelnummer: PF450 0350-16-525 Außen Ø: 40,00 Innen Ø: 35,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: PF450 1550-18-525 | Führungsring Pneumatik | 160 x 155 x 15 | PF450 Artikelnummer: PF450 1550-18-525 Außen Ø: 160,00 Innen Ø: 155,00 Nutbreite: 15,00
Menge: - +
Bestand:
Bild: PF450 1950-18-525 | Führungsring Pneumatik | 200 x 195 x 15 | PF450 Artikelnummer: PF450 1950-18-525 Außen Ø: 200,00 Innen Ø: 195,00 Nutbreite: 15,00
Menge: - +
Bestand:
Bild: PF452 0120-16-525 | Führungsring Pneumatik | 16 x 12 x 9,7 | PF452 Artikelnummer: PF452 0120-16-525 Außen Ø: 16,00 Innen Ø: 12,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: PF452 0140-16-525 | Führungsring Pneumatik | 18 x 14 x 9,7 | PF452 Artikelnummer: PF452 0140-16-525 Außen Ø: 18,00 Innen Ø: 14,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: PF452 0160-16-525 | Führungsring Pneumatik | 20 x 16 x 9,7 | PF452 Artikelnummer: PF452 0160-16-525 Außen Ø: 20,00 Innen Ø: 16,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: PF452 0160-36-525 | Führungsring Pneumatik | 20 x 16 x 8,2 | PF452 Artikelnummer: PF452 0160-36-525 Außen Ø: 20,00 Innen Ø: 16,00 Nutbreite: 8,20
Menge: - +
Bestand:
Bild: PF452 0180-16-525 | Führungsring Pneumatik | 22 x 18 x 9,7 | PF452 Artikelnummer: PF452 0180-16-525 Außen Ø: 22,00 Innen Ø: 18,00 Nutbreite: 9,70
Menge: - +
Bestand:
Bild: PF452 0260-36-525 | Führungsring Pneumatik | 30 x 26 x 8,2 | PF452 Artikelnummer: PF452 0260-36-525 Außen Ø: 30,00 Innen Ø: 26,00 Nutbreite: 8,20
Menge: - +
Bestand:
Bild: PF452 0280-36-525 | Führungsring Pneumatik | 32 x 28 x 8,2 | PF452 Artikelnummer: PF452 0280-36-525 Außen Ø: 32,00 Innen Ø: 28,00 Nutbreite: 8,20
Menge: - +
Bestand:
Bild: PF452 0280-62-525 | Führungsring Pneumatik | 32 x 28 x 5 | PF452 Artikelnummer: PF452 0280-62-525 Außen Ø: 32,00 Innen Ø: 28,00 Nutbreite: 5,00
Menge: - +
Bestand:
Bild: PF452 0310-36-525 | Führungsring Pneumatik | 35 x 31 x 8,2 | PF452 Artikelnummer: PF452 0310-36-525 Außen Ø: 35,00 Innen Ø: 31,00 Nutbreite: 8,20
Menge: - +
Bestand:
Bild: PF452 0360-36-525 | Führungsring Pneumatik | 40 x 36 x 8,2 | PF452 Artikelnummer: PF452 0360-36-525 Außen Ø: 40,00 Innen Ø: 36,00 Nutbreite: 8,20
Menge: - +
Bestand:
Bild: PF452 0410-38-525 | Führungsring Pneumatik | 45 x 41 x 10,2 | PF452 Artikelnummer: PF452 0410-38-525 Außen Ø: 45,00 Innen Ø: 41,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0460-32-525 | Führungsring Pneumatik | 50 x 46 x 5,2 | PF452 Artikelnummer: PF452 0460-32-525 Außen Ø: 50,00 Innen Ø: 46,00 Nutbreite: 5,20
Menge: - +
Bestand:
Bild: PF452 0460-38-525 | Führungsring Pneumatik | 50 x 46 x 10,2 | PF452 Artikelnummer: PF452 0460-38-525 Außen Ø: 50,00 Innen Ø: 46,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0510-38-525 | Führungsring Pneumatik | 55 x 51 x 10,2 | PF452 Artikelnummer: PF452 0510-38-525 Außen Ø: 55,00 Innen Ø: 51,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0540-38-525 | Führungsring Pneumatik | 58 x 54 x 10,2 | PF452 Artikelnummer: PF452 0540-38-525 Außen Ø: 58,00 Innen Ø: 54,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0560-38-525 | Führungsring Pneumatik | 60 x 56 x 10,2 | PF452 Artikelnummer: PF452 0560-38-525 Außen Ø: 60,00 Innen Ø: 56,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0590-38-525 | Führungsring Pneumatik | 63 x 59 x 10,2 | PF452 Artikelnummer: PF452 0590-38-525 Außen Ø: 63,00 Innen Ø: 59,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0610-38-525 | Führungsring Pneumatik | 65 x 61 x 10,2 | PF452 Artikelnummer: PF452 0610-38-525 Außen Ø: 65,00 Innen Ø: 61,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0660-38-525 | Führungsring Pneumatik | 70 x 66 x 10,2 | PF452 Artikelnummer: PF452 0660-38-525 Außen Ø: 70,00 Innen Ø: 66,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0710-42-525 | Führungsring Pneumatik | 75 x 71 x 15,2 | PF452 Artikelnummer: PF452 0710-42-525 Außen Ø: 75,00 Innen Ø: 71,00 Nutbreite: 15,20
Menge: - +
Bestand:
Bild: PF452 0760-38-525 | Führungsring Pneumatik | 80 x 76 x 10,2 | PF452 Artikelnummer: PF452 0760-38-525 Außen Ø: 80,00 Innen Ø: 76,00 Nutbreite: 10,20
Menge: - +
Bestand:
Bild: PF452 0760-42-525 | Führungsring Pneumatik | 80 x 76 x 15,2 | PF452 Artikelnummer: PF452 0760-42-525 Außen Ø: 80,00 Innen Ø: 76,00 Nutbreite: 15,20
Menge: - +
Bestand:

Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.

Profilübersicht

Alternative Pneumatik Führungselemente im Überblick

Je nach Anwendungsfall und Einbausituation kann ein anderes Profil die bessere Wahl sein. Unsere Technikberater helfen Ihnen gerne bei der Auswahl.

Wissen

Häufig gestellte Fragen zu Pneumatik Führungselementen

Antworten auf die wichtigsten Fragen

Die Baureihe führt den Kolben im Zylinderrohr, verhindert den metallischen Kontakt zwischen Kolben und Zylinder und nimmt Querkräfte auf. Sie besteht aus modifiziertem POM, wirkt gegenüber Laufflächen nicht abrasiv und ist selbstschmierend
Ja. Da alle Kanten gefast sind, ist ein Einsatz als Stangenführungsring ebenfalls möglich. Für reine Stangenanwendungen mit kleineren Durchmessern steht zusätzlich der PF451 zur Verfügung.
Die Reihe ist für Geschwindigkeiten bis 1 m/s und Temperaturen von –40 °C bis +115 °C ausgelegt. Die im Datenblatt genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte über- oder unterschritten werden; bei großer Einschaltdauer oder stoßweisem Betrieb empfiehlt es sich, sie nicht gleichzeitig auszunutzen.
Die Führungsringe werden aus modifiziertem POM gefertigt (Werkstoffschlüssel 525). Dieser Werkstoff ist selbstschmierend und wirkt gegenüber Laufflächen nicht abrasiv, was den Verschleiß der Gegenlauffläche reduziert und die Standzeit des Führungssystems unterstützt.
Der Code folgt dem Schema PF452 0180-16-525: Profil (PF452), Nenndurchmesser × 10 (0180 = Ø 18 mm), Maßvariante (16) und Werkstoff (525 = POM modifiziert). Die letzte Stelle ist die HME-interne Nummer.
Damit die Führungsringe nicht beschädigt werden, sind im Einbauraum scharfkantige Ecken und Grate zu vermeiden. Der Einbauraum erhält eine Einführungsschräge, deren Fasenmaß C sich nach dem Nenndurchmesser richtet (Ø &lt; 25 mm: 2,5 mm bis Ø &gt; 300 mm: 7,5 mm). So lässt sich der Ring schonend einlegen.
Neben den Standardgrößen von Ø 8 bis Ø 250 mm lassen sich weitere Abmessungen auf Anfrage realisieren. Senden Sie uns Zeichnung, Altteil oder Bestellcode über das Kontaktformular – die Machbarkeit prüfen wir im Einzelfall.
