Rotationsdichtung HV280-VL – V-Ring für kleine Einbauräume

Bauart – Axiale V-Ring-Dichtung: Elastomer-Axialdichtung mit V-förmigem Profil, die rotierend auf der Welle sitzt und gegen eine feststehende Gegenlauffläche abdichtet.

Profil – Flachbauend: Speziell niedriges Profil der Ausführung VL für beengte, kleine Einbauräume – mit fester Ringgeometrie (H 10,5 / h 6,0 / W 6,5 mm).

Welle – Kein Wellenverschleiß: Die Dichtlippe läuft gegen eine separate Gegenlauffläche – die Welle selbst wird nicht verschlissen.

Toleranz – Exzentrizität & Schrägstellung: Dichtet auch bei leicht gekippter Gegenlauffläche oder geringer Wellenexzentrizität sicher ab.

Einbau – Schiebemontage: Wird axial auf die Welle aufgeschoben und sitzt durch Eigenspannung – ohne Werkzeug und ohne Demontage benachbarter Bauteile.

Lauf – Geringe Reibung: Niedrige Anfahrmomente und geringe Reibung im Betrieb; auch nach langem Stillstand kein Verkleben der Dichtlippe.

Werkstoff – Hochverschleißfest: Hochverschleißfeste Elastomerwerkstoffe sorgen für lange Standzeiten und schützen die Lagerstellen vor Schmutzeintrag.

Lager – Niedrige Lagerhaltung: Ein Ring deckt mehrere Wellendurchmesser ab, was die Variantenzahl und die Lagerhaltungskosten senkt.

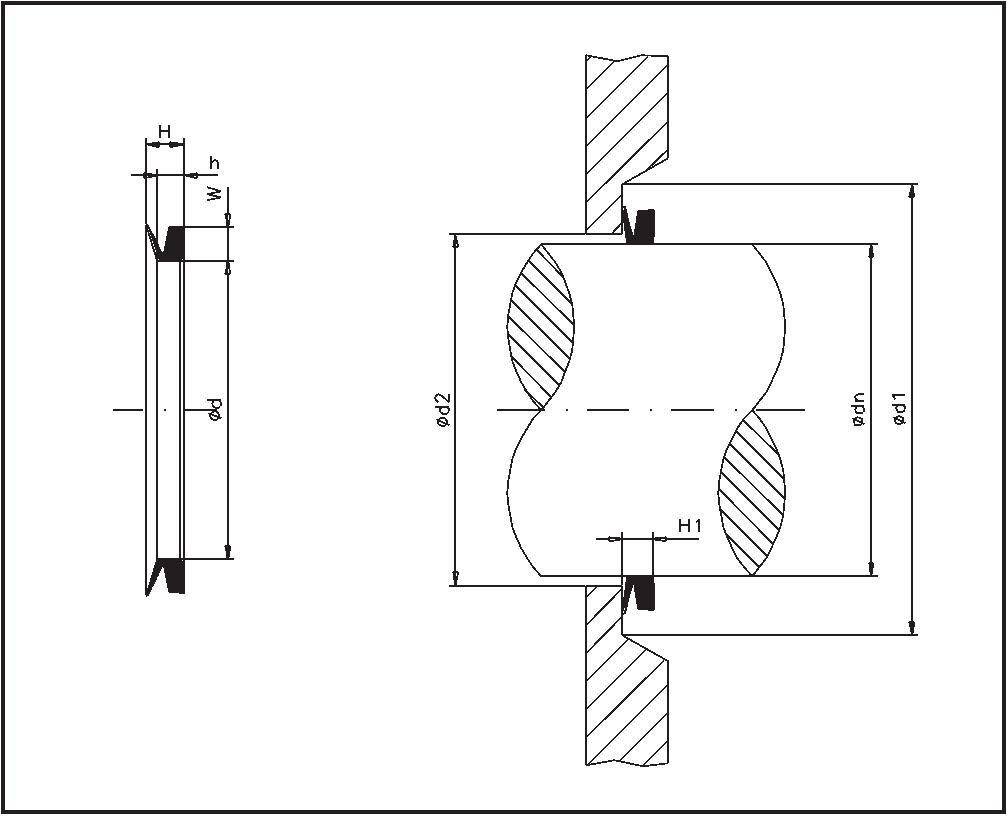

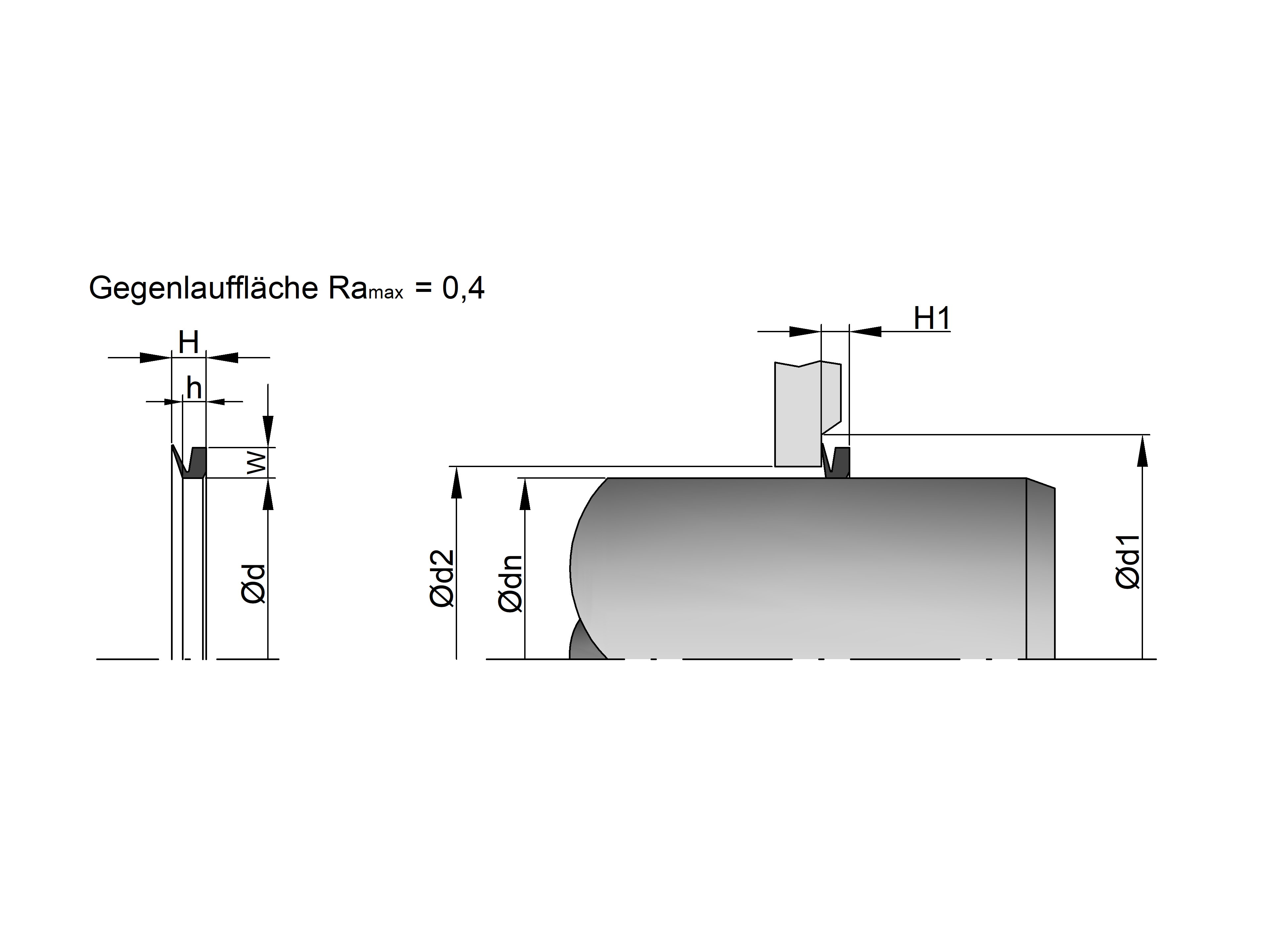

Die Oberflächengüte der Gegenlauffläche bestimmt maßgeblich die Lebensdauer der Dichtlippe – ein Ra-Wert unter 0,4 μm (Mikrometer) sowie eine von scharfen Kanten und Kratzern freie Lauffläche sind Voraussetzung für die genannten Standzeiten. Das Katalogblatt HV 280 nennt für die Gegenlauffläche ausschließlich diesen Ra-Wert (kein Rz/Rmax).

Max. Umfangsgeschwindigkeit – 8 m/s: Rotierende Bewegung. Richtwert – bei großer Einschaltdauer, stoßweisem Betrieb oder erschwerten Bedingungen nicht gleichzeitig mit dem Temperaturmaximum ausnutzen.

Temperaturbereich – –60 °C bis +220 °C (werkstoffabhängig): NBR (100): –40 °C bis +120 °C – FPM (120): –30 °C bis +200 °C – Silikon (180): –60 °C bis +220 °C – CR (185): –40 °C bis +80 °C.

Wellendurchmesser – Ø 135 bis Ø 630 mm: Ausführung VL mit flacher Bauform für kleine Einbauräume; feste Ringgeometrie H 10,5 / h 6,0 / W 6,5 mm.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Spritzmedien & Verschmutzung: Kerneinsatz der HV280: Sie hält Staub, Schmutz, Spritzöl und Spritzwasser zuverlässig von axialen Dichtflächen, Wellen und Lagerstellen fern.

Mineralöle & Schmierstoffe: Der NBR-Standardwerkstoff (Schlüssel 100) ist bewährt mit Mineralölen, Schmierstoffen und Radiatorenflüssigkeit; Eignung je nach Temperatur und Additiven prüfen.

Wasser: NBR ist mit Wasser bis etwa +90 °C einsetzbar. Bei Heißwasser oder dauerhafter Nässe empfiehlt sich eine Werkstoffabstimmung im Einzelfall.

Säuren & chemisch beanspruchte Umgebung: Für Säuren und höhere chemische Beanspruchung eignet sich die FPM-Ausführung (Schlüssel 120); polare Flüssigkeiten wie Ketone und Ester sind hier kritisch – Rücksprache empfohlen.

Witterung, Ozon & Alterung: CR (185) und Silikon (180) bieten hohe Beständigkeit gegen Alterung, Ozon und Witterungseinflüsse – geeignet für Außen- und Wechselklima-Anwendungen.

NBR (100): Standardwerkstoff für den überwiegenden Anteil der Einsatzfälle und Temperaturen von -40°C bis +120°C (+90°C in Wasser) - Gute Beständigkeit gegen Mineralöle, Schmierstoffe, Wasser und Radiatorenflüssigkeit- Hohe Reißfestigkeit - Nicht beständig gegen Kfz- Bremsflüssigkeit (auf Glycol-Basis) - Geringe Beständigkeit gegen aromatische Lösungsmittel - Geringe Beständigkeit gegen chlorierte Kohlenwasserstoffe (Karbontetrachlorid, Trichloräthylen)

FPM (120): Empfohlen für den Einsatz unter höheren Temperaturen ( von - 30 bis +200 °C) bei guter chemischer Beständigkeit - Hervorragende Beständigkeit gegen Mineralöle und Säuren - Gute Beständigkeit gegen aromatische und chlorierte Kohlenwasserstoffe, sowie gegen Alterung, Ozon und Witterungseinflüsse - Begrenzte Kälteflexibilität - Geringe Beständigkeit gegen polare Flüssigkeiten (Ketone, Äther, Ester).

SIL (180): Empfohlen für den Einsatz bei großen Temperaturschwankungen ( von - 60 bis +220 °C) bei geringeren Rotationsgeschwindigkeiten - Widersteht dauerhafter Erwärmung bei hohen Temperaturen ohne zu verhärten- Bleibt flexibel auch bei sehr tiefen Temperaturen - Beständig gegen Mineralöle, Schmierstoffe und Alkaloide - Hervorragende Beständigkeit gegen Alterung, Witterungseinflüsse und Ozon - Nicht empfohlen für den Gebrauch mit Kohlenwasserstoffen, Kraftstoffen und Paraffin, sowie leichteren Mineralölen - Nicht beständig gegen Heißwasser, Säuren und nichtmineralische Kfz-Bremsflüssigkeiten.

CR (185): Einsatztemperaturbereich von -40°C bis +80°C - Hohe Zugfestigkeit (bis 15MPa) - Hervorragende Beständigkeit gegen Alterung, Witterungseinflüsse und Ozon - Mäßige Beständigkeit gegen Mineralöle und Schmierstoffe - Nicht beständig gegen nichtmineralische Kfz- Bremsflüssigkeiten.
