PTFE-Führungsbänder HF410 bis HF440 – für Hydraulikzylinder

Werkstoff – PTFE-Compound: Lieferbar in PTFE/Bronze (55P) für hohe Beanspruchung und PTFE/Kohle (30P) für mittlere Belastung in Hydraulik und Pneumatik.

Lauf – Kein Stick-Slip: Sehr gutes Reibungsverhalten auch bei geringen Geschwindigkeiten, ohne Stick-Slip-Effekt und mit guter Dämpfung mechanischer Schwingungen.

Schutz – Schmutzeinbettung: Im Druckmedium vorhandene Schmutzpartikel können sich einbetten, das schont Lauffläche und Dichtung und erhöht die Standzeit.

Funktion – Keine metallische Berührung: Die Werkstoffpaarung Kunststoff/Metall verhindert metallischen Kontakt der gleitenden Bauteile und nimmt auftretende Querkräfte auf.

Bauform – Rechteckquerschnitt mit Fase: Rechteckiger Querschnitt, an allen Kanten gefast – das verhindert Kantenpressungen in den Nutecken und erleichtert die Montage.

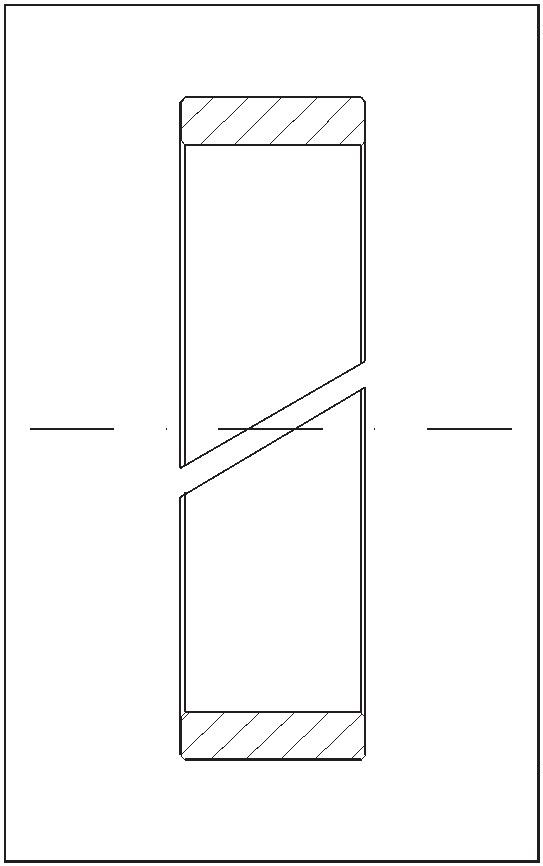

Lieferform – Meterware oder Zuschnitt: Lieferbar als Meterware oder als montagefertig abgelängter Zuschnitt mit Schrägschnitt (Standard); gerader Schnitt oder Z-Schnitt sind möglich.

Temperatur – Weiter Einsatzbereich: PTFE-Werkstoffe mit hoher thermischer und chemischer Beständigkeit für einen Temperaturbereich von –60 °C bis +200 °C.

Auslegung – Umfangreiche Maßreihe: Acht radiale Stärken von HF410 bis HF440; für eine größere Führungslänge wird der Einbau von zwei Führungsbändern empfohlen.

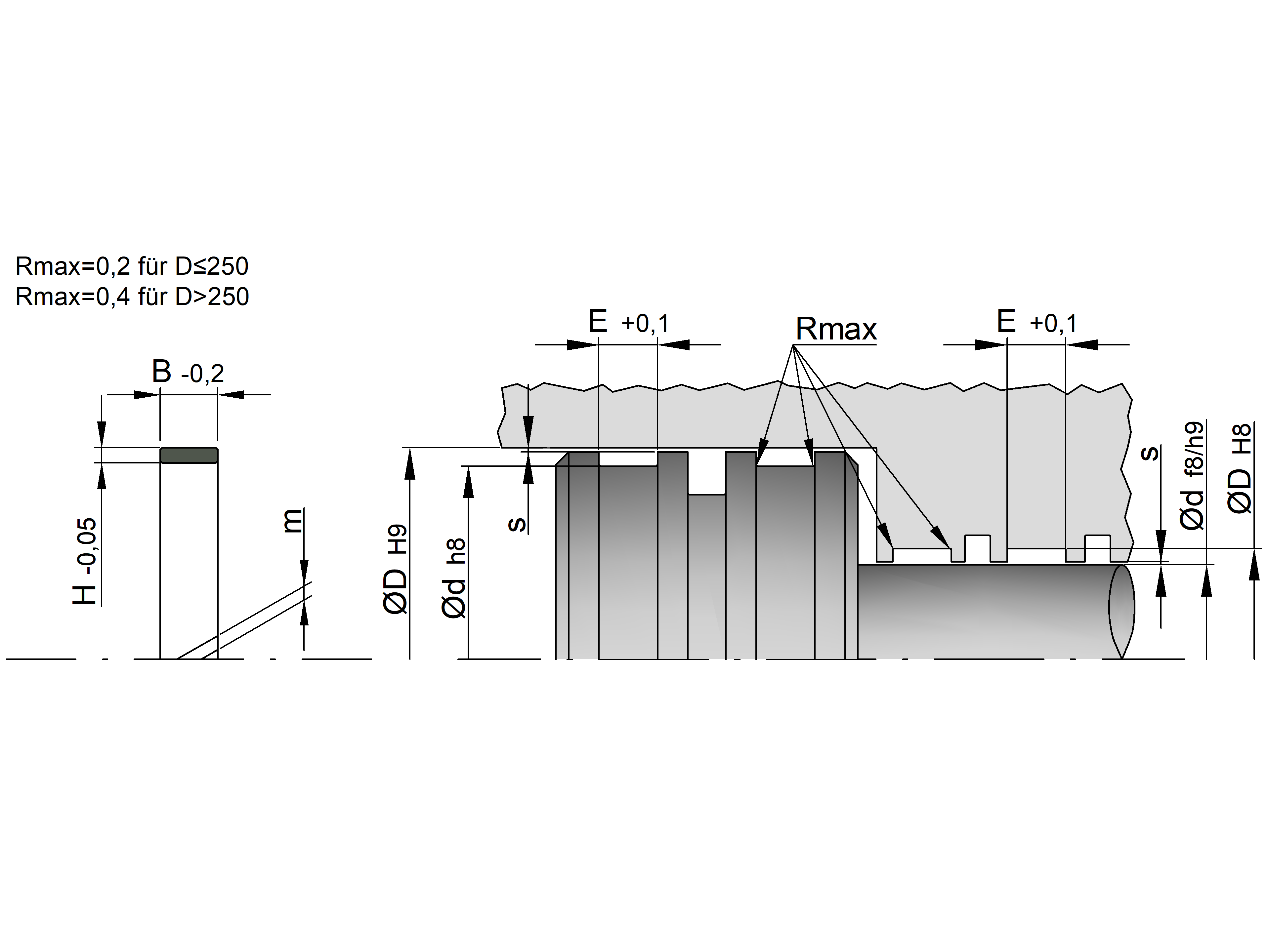

Für die Lauffläche gilt eine Rauheit von Rmax 0,2 mm bei Durchmesser D bis 250 mm bzw. Rmax 0,4 mm bei D > 250 mm. Die Werte der Druckfestigkeitstabelle sind dynamische Druckfestigkeiten (N/mm²) und Richtwerte. Der Radialspalt s ist von der eingesetzten Dichtungsvariante abhängig; der erforderliche Ringspalt m ist bei montagefertigen Zuschnitten bereits berücksichtigt.

Druckfestigkeit (dyn.) – PTFE/Bronze 15 N/mm² · PTFE/Kohle 8 N/mm²: Maximale dynamische Druckfestigkeit der Compounds 55 und 30; bei höheren Temperaturen sinken die Werte (siehe Tab Druckfestigkeit).

Temperaturbereich – –60 °C bis +200 °C: Für PTFE-Compound. Die dynamische Druckfestigkeit ist temperaturabhängig und nimmt zu höheren Temperaturen ab.

Geschwindigkeit – bis 15 m/s: Hin- und hergehende Bewegung. Hohe Gleitgeschwindigkeiten sind durch die guten Gleiteigenschaften des PTFE-Compounds möglich.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Druckflüssigkeiten auf Mineralölbasis – das Standardeinsatzgebiet der PTFE-Führungsbänder.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckflüssigkeiten – mit PTFE-Compound einsetzbar; bei abweichenden Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – Verträglichkeit von Additivpaket und Temperatur abhängig, Rücksprache empfohlen.

Wasser und Luft: Wasser sowie geölte und ungeölte Druckluft – PTFE bietet hier eine hohe chemische Beständigkeit, Eignung je nach Betriebsbedingungen prüfen.

Berechnung

Die Auslegung bzw. Dimensionierung des Führungsringes für den dynamischen Einsatz ist im Wesentlichen von der Größe der auftretenden Radialkraft und der damit verbundenen Verformung des Führungswerkstoffes, dem Führungsspiel sowie der Betriebstemperatur abhängig. Unter Berücksichtigung dieser Faktoren ist mit dem Wert der dynamischen Druckfestigkeit zu rechnen. In der Praxis hat es sich oft als Vorteil erwiesen, mit 2 Führungsbändern zu rechnen.

B_min ≥ (F_x · S) / (σ_zul.dyn. · D_A)  [mm]

Dabei sind:
B_min = min. Breite des Führungsringes [mm]
F_x = max. radiale Belastung [N]
σ_zul.dyn. = zulässige dyn. Druckfestigkeit [N/mm²]
S = Sicherheitsfaktor
D_A = Nenndurchmesser [mm]

Beispiel:
B_min ≥ (4000 · 2) / (15 · 63) ≥ 8,5

Stangendurchmesser  D_A = 63 mm
max. Radialbelastung  F_x = 4 kN
dyn. Druckfestigkeit  σ_zul.dyn. = 15 N/mm²
Sicherheitsfaktor  S = 2

Nach obiger Berechnung kann ausgewählt werden:

• 1 Führungsband mit einer Nutbreite von 9,7 mm (Teil-Nr. HF425 0630-16-55P)
• 2 Führungsbänder für eine Nutbreite von 5,6 mm (Teil-Nr. HF425 0630-14-55P)

Um eine möglichst große Führungslänge zu erzielen, wird der Einbau von 2 Führungsbändern empfohlen.
