Stangendichtung HS242 – mit Antiextrusionsring
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HS242 ist eine einfachwirkende Stangendichtung aus Polyurethan in Kompaktbauweise
mit einem integrierten Antiextrusionsring. Dieser Stützring erlaubt wesentlich größere
Spaltmaße und höhere Drücke als die übrigen Profile der Baureihe – die HS242 ist für
Betriebsdrücke bis 500 bar ausgelegt.
Sie verbindet ein gutes Dichtverhalten mit einer
sicheren Abstreifwirkung und arbeitet bei Geschwindigkeiten bis 0,8 m/s. Alle Abmessungen von
Ø 32 bis Ø 160 mm finden Sie in der Abmessungstabelle weiter unten.
Bauart – Mit Antiextrusionsring: PU-Kompaktdichtung mit integriertem Antiextrusionsring für höhere Drücke und größere Spaltmaße.
Druckverhalten – Bis 500 bar: Der Antiextrusionsring überbrückt größere Dichtspalte und ermöglicht Betriebsdrücke bis 500 bar.
Spaltmaß – Größere Spaltmaße möglich: Gegenüber NBR-Werkstoffen und den übrigen Baureihen-Profilen sind deutlich größere Spaltmaße zulässig.
Werkstoff – Modifizierte PU-Mischung: Hochverschleißfeste, modifizierte Polyurethanmischung mit langen Standzeiten.
Funktion – Sichere Abstreifwirkung: Die kompakte Profilform sorgt für eine gute Abstreifwirkung auch im Niederdruckbereich.
Statik – Erhöhte Vorspannung: Die erhöhte Vorspannung ergibt eine gute Abdichtwirkung auch bei statischen Anforderungen.
Einbau – Schnappmontage: Lässt sich einfach per Schnappmontage in geschlossene Nuten einlegen; kleine Einbauräume.

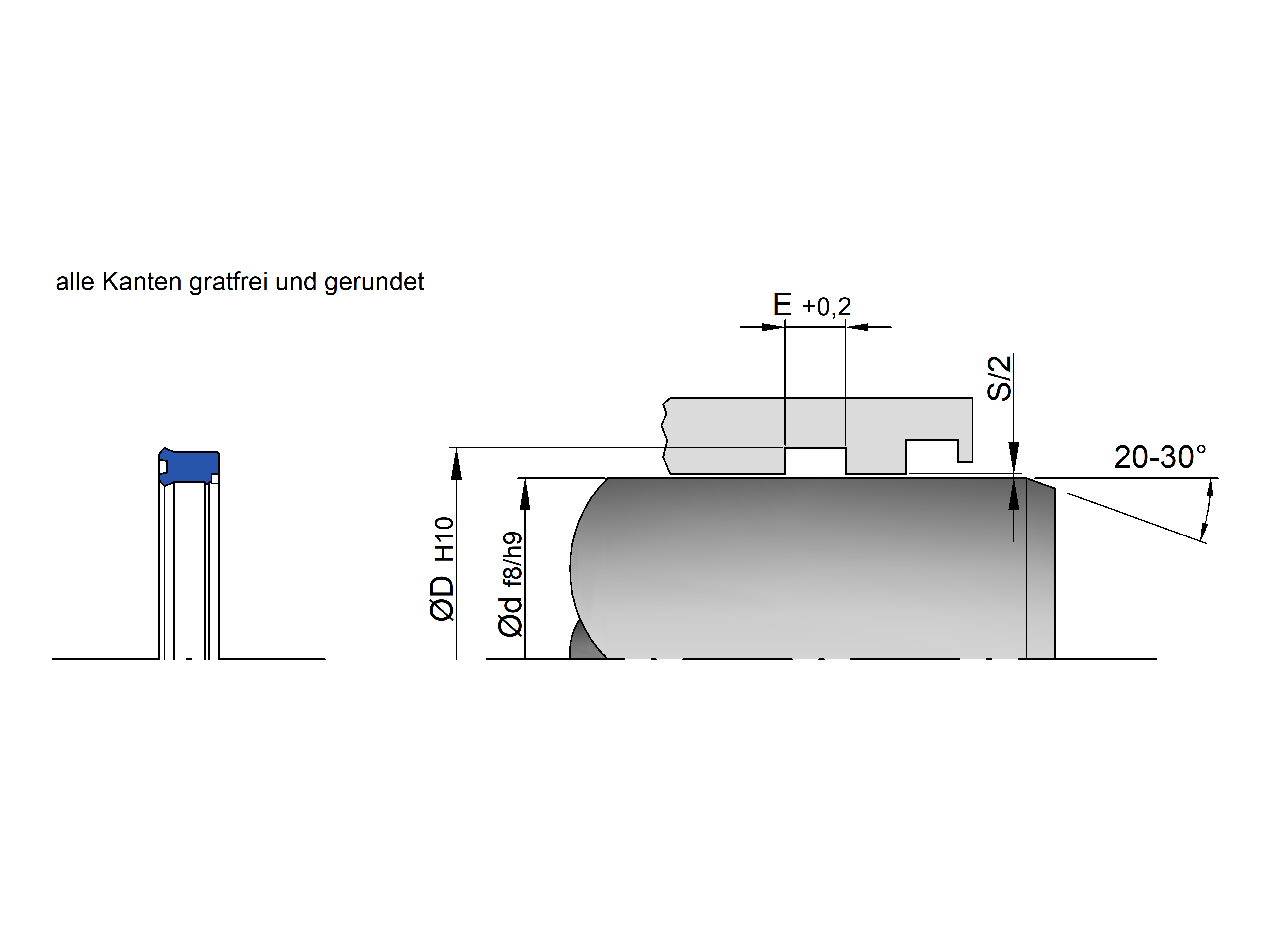

| Maximaldruck [bar] | max. Durchmesserspiel S [mm] |
|---|---|
| 200 | 0,80 |
| 250 | 0,60 |
| 350 | 0,40 |
| 500 | 0,20 |
| Oberfläche | Ra [mm] | Rz [mm] |
|---|---|---|
| Lauffläche | 0,3 | 2,0 |
| Nutgrund | 1,6 | 6,3 |
| Nutflanken | 3,2 | 10,0 |
Die Durchmesserspiel-Werte der HS242 gelten dank Antiextrusionsring bis 500 bar. Die Einhaltung der angegebenen Oberflächengüte und des maximalen Durchmesserspiels ist entscheidend für die Standzeit der HS242 – eine zu raue Lauffläche erhöht den Verschleiß, ein zu großes Spiel begünstigt die Extrusion des Dichtrings in den Dichtspalt.
Max. Druck – 500 bar (50 MPa): Der integrierte Antiextrusionsring ermöglicht den höchsten Druck der Baureihe HS240 bis HS242.
Temperaturbereich – –35 °C bis +110 °C: Gilt für die Standard-Polyurethanausführung der HS242.
Geschwindigkeit – 0,8 m/s: Für hin- und hergehende Bewegung; setzt ausreichende Schmierung und die angegebene Oberflächengüte voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköl (Mineralöl): Druckflüssigkeiten auf Mineralölbasis sind das Standardeinsatzgebiet der Polyurethan-HS242.
Bio-Öle: Umweltschonende Druckflüssigkeiten sind auf Anfrage einsetzbar; bei Bio-Ölen wird Rücksprache mit dem technischen Dienst empfohlen.
Schwerentflammbare Druckflüssigkeiten: HFA-, HFB- und HFC-Flüssigkeiten lassen sich auf Anfrage abdecken – Eignung im Einzelfall prüfen.
