Stangendichtung HS245 – Robuste PU-Dichtung für die Mobilhydraulik
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HS245 ist eine robuste, einfachwirkende Stangendichtung aus Polyurethan für die
schwere Mobilhydraulik und hochbelastete Zylinder. Eine zweite Dichtlippe auf der dynamischen
Seite und die Profilgebung fixieren die Dichtung axial im Einbauraum; ein integrierter
Stützring überbrückt große Dichtspalte und auftretende Rohratmung bei hohen dynamischen
Belastungen.
Sie ist für Betriebsdrücke bis 500 bar ausgelegt.
Alle Abmessungen von Ø 32 bis Ø
200 mm finden Sie in der Abmessungstabelle weiter unten.
Bauart – Zweite Dichtlippe: Eine zweite Dichtlippe auf der dynamischen Seite erhöht die Dichtsicherheit bei hohen dynamischen Belastungen.
Stützring – Integrierter Stützring: Der Stützring überbrückt große Dichtspalte und die bei hohen Belastungen auftretende Rohratmung sicher.
Einsatz – Schwere Mobilhydraulik: Entwickelt für Anwendungen in der Mobilhydraulik und für hochbelastete Hydraulikzylinder.
Werkstoff – Modifizierte PU-Mischung: Hochverschleißfeste, modifizierte Polyurethanmischung mit langen Standzeiten.
Position – Exakte Positionierung: Die Profilgebung fixiert die Dichtung axial im Einbauraum und sorgt für ein optimiertes Verschleißverhalten.
Funktion – Sichere Abstreifwirkung: Die kompakte Profilform sorgt für eine gute Abstreifwirkung auch im Niederdruckbereich.

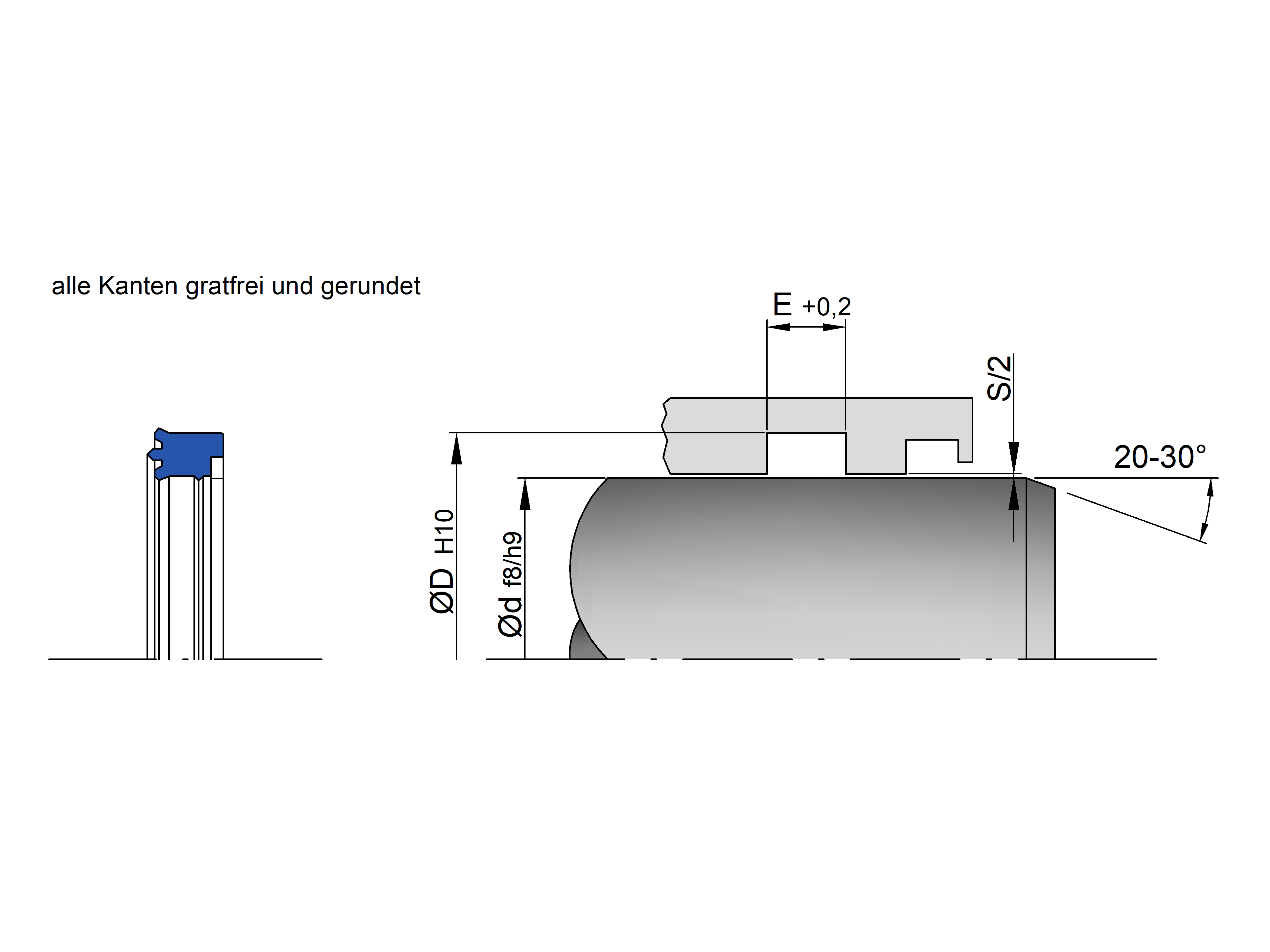

Einbau – Schnappmontage: Lässt sich einfach per Schnappmontage in geschlossene Nuten einlegen; Einbauräume nach ISO 5597.
| Maximaldruck [bar] | max. Durchmesserspiel S [mm] (Ø < 80 mm) | max. Durchmesserspiel S [mm] (Ø > 80 mm) |
|---|---|---|
| 250 | 1,2 | 1,3 |
| 320 | 1,1 | 1,2 |
| 400 | 0,9 | 1,2 |
| 500 | 0,7 | 0,8 |
| Oberfläche | Ra [mm] | Rz [mm] |
|---|---|---|
| Lauffläche | 0,3 | 2,0 |
| Nutgrund | 1,6 | 6,3 |
| Nutflanken | 3,2 | 10,0 |
Das zulässige Durchmesserspiel der HS245 hängt vom Stangendurchmesser (Ø < 80 mm bzw. > 80 mm) und vom Maximaldruck ab; die Werte folgen dem Datenblatt-Diagramm. Die Einhaltung der angegebenen Oberflächengüte und des maximalen Durchmesserspiels ist entscheidend für die Standzeit der HS245 – eine zu raue Lauffläche erhöht den Verschleiß, ein zu großes Spiel begünstigt die Extrusion des Dichtrings in den Dichtspalt.
Max. Druck – 500 bar (50 MPa): Richtwert für die robuste Ausführung mit Stützring; ausgelegt für hochbelastete Zylinder in der Mobilhydraulik.
Temperaturbereich – –35 °C bis +110 °C: Gilt für die Standard-Polyurethanausführung der HS245.
Geschwindigkeit – 0,5 m/s: Für hin- und hergehende Bewegung; setzt ausreichende Schmierung und die angegebene Oberflächengüte voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköl (Mineralöl): Druckflüssigkeiten auf Mineralölbasis sind das Standardeinsatzgebiet der Polyurethan-HS245.
Bio-Öle: Umweltschonende Druckflüssigkeiten sind auf Anfrage einsetzbar; bei Bio-Ölen wird Rücksprache mit dem technischen Dienst empfohlen.
Schwerentflammbare Druckflüssigkeiten: HFA-, HFB- und HFC-Flüssigkeiten lassen sich auf Anfrage abdecken – Eignung im Einzelfall prüfen.
