Stangendichtung HS230 – PU-Nutring mit asymmetrischen Lippen

Bauart – Asymmetrische Lippen: Einfachwirkender Polyurethan-Nutring mit asymmetrischen Dichtlippen und Verkürzung auf der dynamischen Seite.

Reibung – Reduzierte Reibung: Die verkürzte dynamische Lippe ergibt eine deutlich reduzierte Reibung gegenüber symmetrischen Profilen.

Vorspannung – Außendurchmesser-Vorspannung: Die Vorspannung wird hauptsächlich über die Vergrößerung des Außendurchmessers erreicht.

Werkstoff – Modifiziertes Polyurethan: Hochverschleißfeste, modifizierte PUR-Mischung mit längeren Standzeiten als vergleichbare NBR-Werkstoffe.

Ansprechen – Schnelles Ansprechverhalten: Die ausgeprägte Nut auf der Druckseite sorgt auch bei tieferen Temperaturen für schnelles, sicheres Ansprechen.

Spaltmaß – Antiextrusion: Besseres Antiextrusionsverhalten als NBR-Werkstoffe, dadurch sind größere Spaltmaße zulässig.

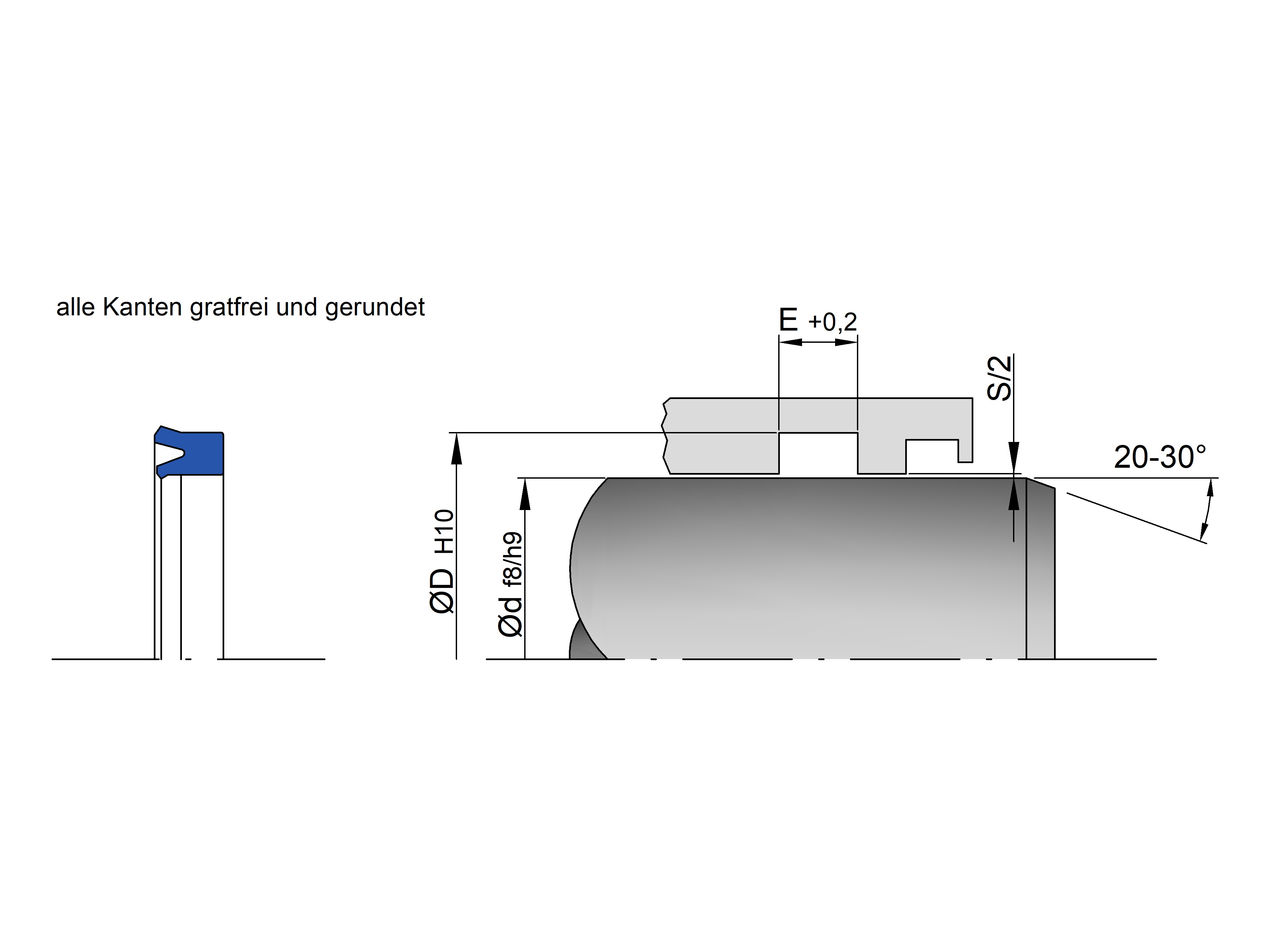

Einbau – Schnappmontage: Einfache Schnappmontage in geschlossene Nuten möglich – das vereinfacht den Einbau in beengte Gehäuse.

Maßreihe – Umfangreiche Größen: Sehr umfangreiche Maßreihe von Stangen-Ø 6 bis 280 mm – eine kostengünstige Variante für kleine Einbauräume.

Max. Druck – 400 bar: Betriebsdruck bis 40 MPa (400 bar). Gilt für den asymmetrischen, reibungsreduzierten PUR-Nutring. Richtwert für Dauerbetrieb – bei stoßweisem Betrieb nicht gleichzeitig mit der Höchstgeschwindigkeit ausnutzen.

Temperaturbereich – –35 °C bis +110 °C: Für die modifizierte Polyurethanmischung. Das schnelle Ansprechverhalten bleibt durch die besondere Profilauslegung auch bei tieferen Temperaturen erhalten.

Geschwindigkeit – 0,8 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die Einhaltung der Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralölbasis): Das Standardeinsatzgebiet der Polyurethan-Nutringe – Mineralöl-Hydraulikflüssigkeiten wie HLP und HLP-D nach DIN 51524. Hierfür sind die Profile der Reihe HS225 bis HS232 ausgelegt.

Bio-Öle: Umweltschonende Druckflüssigkeiten auf Esteroder pflanzlicher Basis sind auf Anfrage möglich. Die Verträglichkeit hängt von Additivpaket, Temperatur und Einsatzdauer ab – Eignung im Einzelfall prüfen.

Schwer entflammbare Druckflüssigkeiten: HFA-, HFB- und HFC-Fluide sind auf Anfrage einsetzbar. Bei höheren Konzentrationen, Temperaturen oder aggressiven Varianten empfehlen wir vorab Rücksprache mit unserem technischen Dienst.

Bio-Öle und Sonderfälle: Bei Einsatz von Bio-Ölen bitten wir grundsätzlich um Rückfrage, da Polyurethan auf einzelne Additive empfindlich reagieren kann. Für abweichende Medien prüfen wir die Werkstoffeignung im Einzelfall.
