Stangendichtung HS270 / HS271 – Federvorgespannt aus PTFE

Bauart – Federvorgespanntes U-Profil: U-förmiger Profildichtring mit eingelegter Metallfeder; die Vorspannung hält die Dichtlippen auch bei niedrigem Systemdruck zuverlässig an der Stange.

Werkstoff – PTFE-Compound: Profildichtring aus modifiziertem PTFE; Standard ist Compound 31 (PTFE mit Kohlenstofffaser) für gute chemische und thermische Beständigkeit.

Chemie – Hohe Medienbeständigkeit: Resistent gegen die meisten Flüssigkeiten, Gase und Chemikalien – die konkrete Eignung hängt von Profil- und Federwerkstoff ab.

Lauf – Kein Stick-Slip-Effekt: Sehr gute Gleiteigenschaften und niedrige Reibung sorgen für ruckfreien Lauf, auch bei sehr langsamen Bewegungen.

Notlauf – Gute Notlaufeigenschaften: Niedrige Reibungswerte und Trockenlauftoleranz halten die Dichtung bei Mangelschmierung länger funktionsfähig.

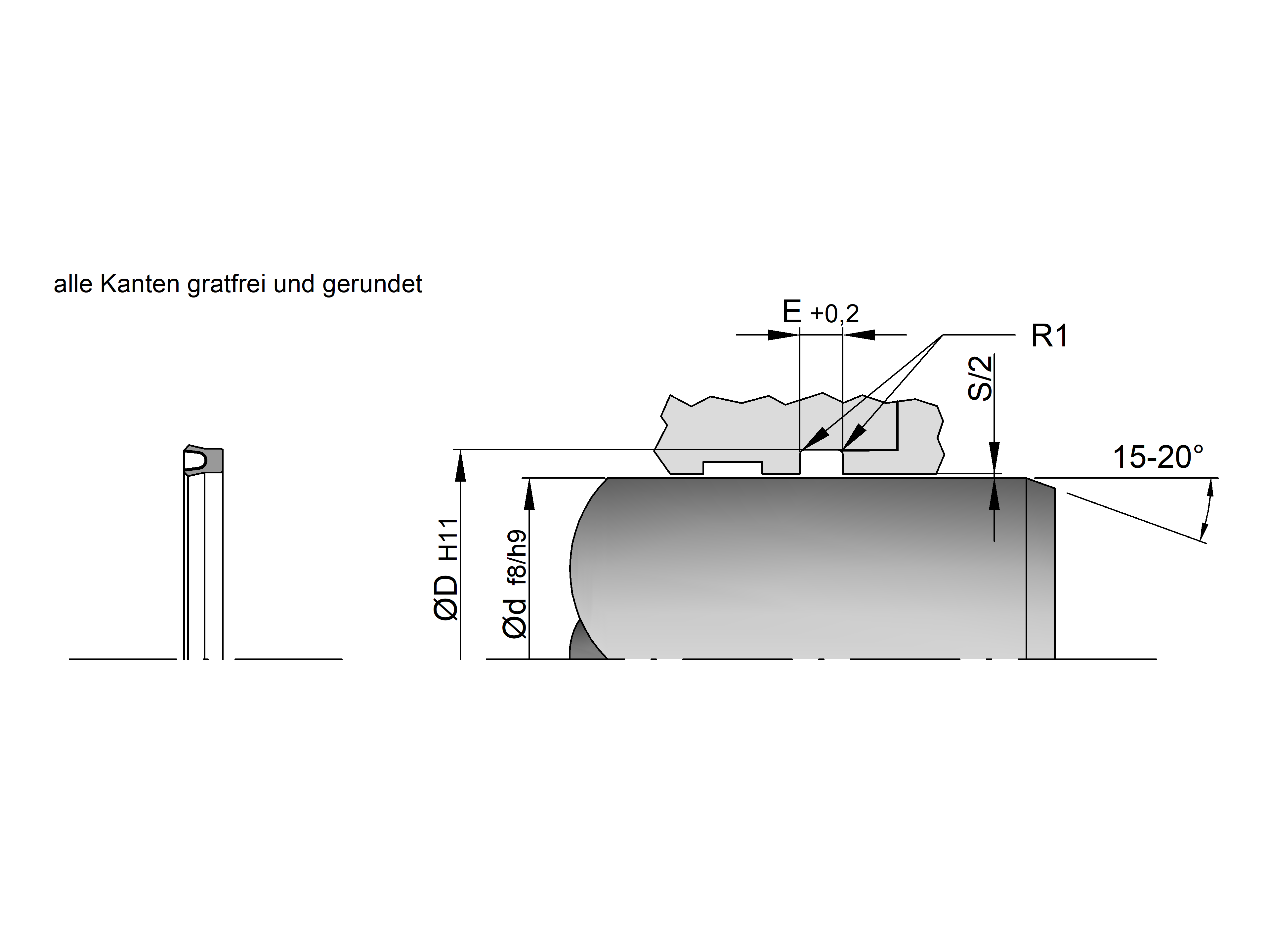

Einbau – O-Ring-Nuten: Passt in O-Ring-Nuten nach DIN ISO 3771 und MIL-G-5514F – HS 270 ohne Stützring, HS 271 mit einem Stützring.

Temperatur – Sehr weiter Einsatzbereich: Der PTFE-Profildichtring bleibt über einen sehr weiten Temperaturbereich von tiefen bis hohen Temperaturen formstabil.

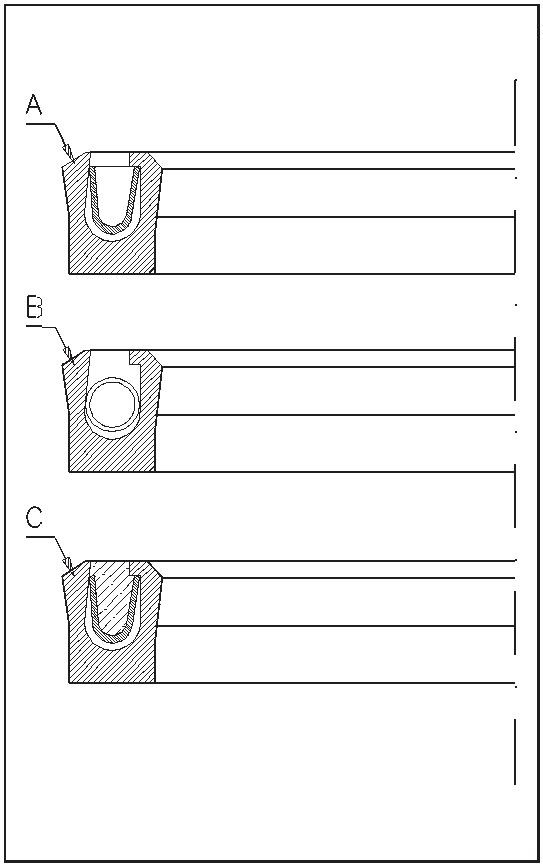

Feder – Vier Federausführungen: Edelstahlfeder als Standard, für aggressive Medien oder silikonvergossen (sterilisierbar) auf Anfrage wählbar.

Die Einhaltung von Oberflächengüte und maximalem Durchmesserspiel ist entscheidend für die Standzeit der HS270 / HS271 – eine zu raue Lauffläche erhöht den Verschleiß, zu großes Spiel begünstigt die Extrusion des Profildichtrings.

Max. Druck – 350 bar: Richtwert für Dauerbetrieb (35 MPa). Bei großer Einschaltdauer oder stoßweisem Betrieb Druck und Geschwindigkeit nicht gleichzeitig ausnutzen.

Temperaturbereich – –150 °C bis +225 °C: Abhängig von Dichtungs- und Federwerkstoff; der PTFE-Profildichtring ermöglicht den weiten Tieftemperaturbereich.

Geschwindigkeit – 20 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Mineralische & synthetische Druckflüssigkeiten: Geeignet für Druckflüssigkeiten auf Mineralöl- und Synthesebasis; die konkrete Eignung hängt von Profil- und Federwerkstoff ab.

Wasser, Dampf & Luft: Bewährt mit Wasser, Wasserdampf und Luft – ein Grund für den Einsatz im Apparate- und Anlagenbau.

Säuren, Laugen & Chemikalien: Der PTFE-Profildichtring ist gegen die meisten Säuren, Laugen und Chemikalien beständig; bei aggressiven Varianten Rücksprache empfohlen.

Lebensmittel & Pharmazie: Mit silikonvergossener Federausführung sterilisierbar und in der Lebensmittelindustrie einsetzbar; die Werkstofffreigabe im Einzelfall klären.
