Stangendichtung HS200 – Kompaktdichtung NBR-Gewebe
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HS200 ist eine Kompaktstangendichtung aus der Werkstoffkombination
NBR-Gewebe für vielfältige Hydraulikanwendungen. Die radiale Vorspannung der Dichtkanten
sichert auch bei stark schwankenden Drücken, Stoßdrücken und im Niederdruckbereich den Betrieb.
Die HS200 ist bis 300 bar einsetzbar.
Alle Abmessungen von Ø 5 bis Ø 630 mm
finden Sie in der Abmessungstabelle weiter unten.
Bauart – Kompaktstangendichtung: Werkstoffkombination NBR-Gewebe – seit Jahren bewährt für vielfältige Hydraulikanwendungen, besonders bei Bio-Ölen.
Lauf – Geringste Stick-Slip-Neigung: Die Werkstoffpaarung NBR-Gewebe sorgt für geringste Stick-Slip-Neigung und gleichmäßigen Lauf.
Dichtheit – Dynamisch und statisch dicht: Sehr gute dynamische und statische Dichtheit über den gesamten Druckbereich.
Extrusion – Extrusionsschutz: Die Gewebeverstärkung wirkt der Spaltextrusion entgegen; bei HS201 zusätzlich durch den separaten Stützring.
Druckverhalten – Radiale Vorspannung: Sichere Funktion bei stark schwankenden Drücken, Stoßdrücken und ebenso im Niederdruckbereich.

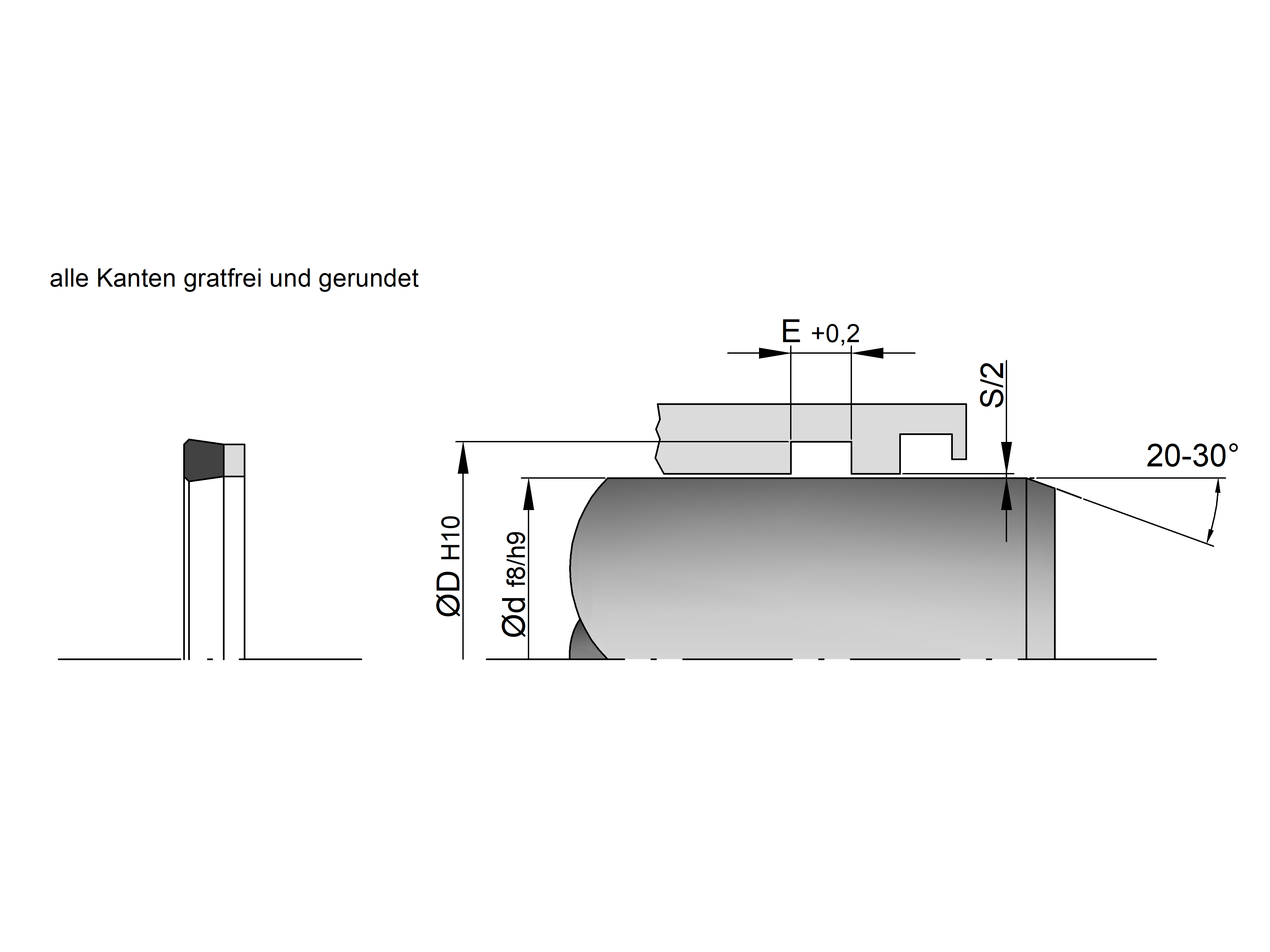

Einbau – Einschnappbar in geschlossene Nut: Alle Abmessungen (bei HS201 ab Ø 40 mm) lassen sich in geschlossene Nuten einschnappen.
Führung – Führungsbänder bei HS201: Aufgrund der größeren zulässigen Durchmesserspiele der HS201 sind separate Führungsbänder ideal.
| max. Durchmesserspiel S [mm] | Maximaldruck HS200 [bar] | Maximaldruck HS201 [bar] |
|---|---|---|
| 0,40 | 100 | 200 |
| 0,30 | 150 | 250 |
| 0,20 | 200 | 350 |
| 0,10 | 300 | 450 |
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Lauffläche | 0,3 | 2,0 |
| Nutgrund | 0,8 | 4,0 |
| Nutflanken | 1,8 | 8,0 |
Die Einhaltung der Oberflächengüte und des maximalen Durchmesserspiels ist entscheidend für die Standzeit – die HS201 erlaubt durch ihren Stützring je Druckstufe größere Spaltmaße als die HS200.
Max. Druck – bis 300 bar (30MPa)
Temperaturbereich – –30 °C bis +110 °C: Gilt für die NBR-Gewebekombination. Für höhere Temperaturen ist die FPM-Variante zu prüfen.
Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis nach DIN 51524 – das bewährte Standardeinsatzgebiet der NBR-Gewebekombination.
Bio-Öle: Umweltschonende Druckflüssigkeiten – die Werkstoffkombination NBR-Gewebe ist hier seit Jahren bewährt; Verträglichkeit von Additivpaket und Temperatur abhängig.
HFA / HFB / HFC: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.
Aggressive Medien: Für heiße Öle und chemisch aggressive Fluide bitte die FPM-Ausführung der HS200 anfragen.
Abmessungstabelle
Wählen Sie die passende Abmessung der HS200. Die Artikel sind filterbar nach Außen-Ø, Innen-Ø und Nutbreite.
| Bild | Artikelnummer | Innen Ø | Außen Ø | Nutbreite | Menge | Bestand | |
|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: HS200 0050-01-100 | Innen Ø: 5,00 | Außen Ø: 12,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0060-01-100 | Innen Ø: 6,00 | Außen Ø: 13,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0080-01-100 | Innen Ø: 8,00 | Außen Ø: 15,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0120-01-100 | Innen Ø: 12,00 | Außen Ø: 19,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0140-01-100 | Innen Ø: 14,00 | Außen Ø: 22,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0140-02-100 | Innen Ø: 14,00 | Außen Ø: 22,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0150-01-100 | Innen Ø: 15,00 | Außen Ø: 23,00 | Nutbreite: 6,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0150-02-100 | Innen Ø: 15,00 | Außen Ø: 27,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0160-01-100 | Innen Ø: 16,00 | Außen Ø: 24,00 | Nutbreite: 6,40 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0160-02-100 | Innen Ø: 16,00 | Außen Ø: 24,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0180-01-100 | Innen Ø: 18,00 | Außen Ø: 26,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0180-02-100 | Innen Ø: 18,00 | Außen Ø: 26,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0180-03-100 | Innen Ø: 18,00 | Außen Ø: 28,00 | Nutbreite: 6,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-01-100 | Innen Ø: 20,00 | Außen Ø: 27,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-02-100 | Innen Ø: 20,00 | Außen Ø: 28,00 | Nutbreite: 6,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-03-100 | Innen Ø: 20,00 | Außen Ø: 28,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-04-100 | Innen Ø: 20,00 | Außen Ø: 30,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-05-100 | Innen Ø: 20,00 | Außen Ø: 30,00 | Nutbreite: 8,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0200-06-100 | Innen Ø: 20,00 | Außen Ø: 35,00 | Nutbreite: 11,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0220-01-100 | Innen Ø: 22,00 | Außen Ø: 30,00 | Nutbreite: 7,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0220-02-100 | Innen Ø: 22,00 | Außen Ø: 34,00 | Nutbreite: 9,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0220-03-100 | Innen Ø: 22,00 | Außen Ø: 35,00 | Nutbreite: 10,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0240-01-100 | Innen Ø: 24,00 | Außen Ø: 34,00 | Nutbreite: 6,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0250-01-100 | Innen Ø: 25,00 | Außen Ø: 35,00 | Nutbreite: 9,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HS200 0250-02-100 | Innen Ø: 25,00 | Außen Ø: 38,00 | Nutbreite: 10,00 |
Menge:
-
+
|
Bestand: |
Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.
