Stangendichtung HS205 – Gewebearmiert NBR-Dichtung

Bauart – Gewebearmierte Stangendichtung: Einteiliger NBR-Dichtring mit Gewebeanteil – die besondere Profilform sorgt für ein optimiertes Lauf- und Dichtverhalten.

Lauf – Anti-Stick-Slip: Die Profilgeometrie des Gewebeanteils erzeugt ein sehr gutes Anti-Stick-Slip-Verhalten auch bei langsamen Bewegungen.

Werkstoff – NBR gewebeverstärkt: Die Gewebeverstärkung erhöht die Abriebfestigkeit und sorgt für hohe Standzeiten unter wechselnder Belastung.

Dichtheit – Dynamisch und statisch dicht: Gute dynamische und statische Dichtheit über den gesamten Druckbereich bis 250 bar.

Einbau: Leichte Schnappmontage in geschlossene Nuten möglich (ab ca. 40 mm Dichtungsdurchmesser).

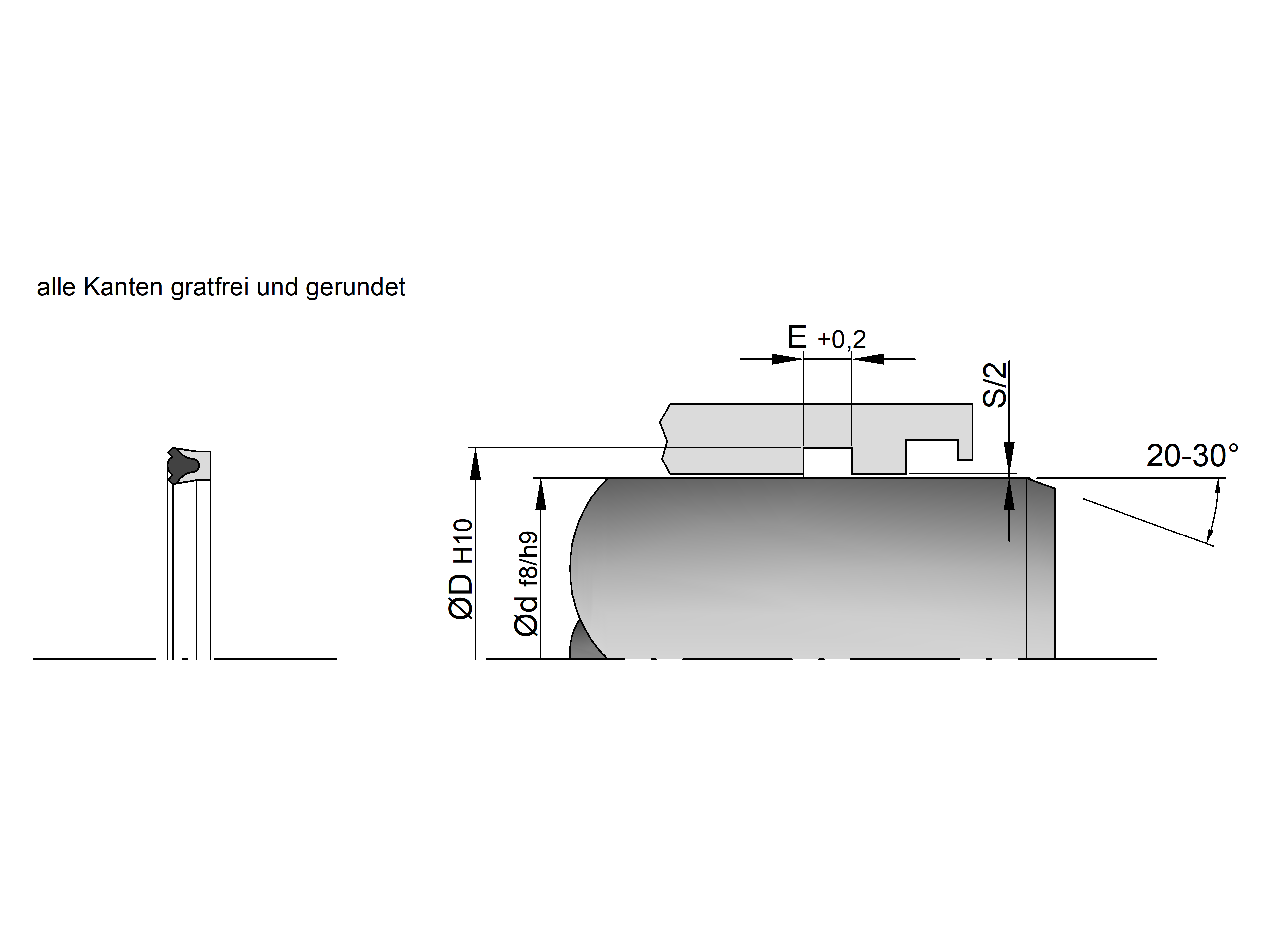

Bauraum – Kleiner Einbauraum: Platzsparende Bauhöhe für kompakte Hydraulikzylinder mit knapp dimensionierter Nut.

Variante – FPM lieferbar: Alle Abmessungen sind auf Anfrage in der Werkstoffqualität FPM (Schlüssel 120) erhältlich.

Standzeit – Hohe Abriebfestigkeit: Die große Abriebfestigkeit des Gewebeanteils verlängert die Standzeit gegenüber ungewebten NBR-Profilen.

Max. Druck – 250 bar: Bis 25 MPa (250 bar) in NBR-Standardausführung. Richtwert für Dauerbetrieb – bei stoßweisem Betrieb nicht gleichzeitig mit der Höchstgeschwindigkeit ausnutzen.

Temperaturbereich – –30 °C bis +110 °C: Gilt für die NBR-Gewebekombination. Für höhere Temperaturen ist die FPM-Variante zu prüfen.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis nach DIN 51524 – das bewährte Standardeinsatzgebiet der NBR-Gewebekombination.

HFA / HFB / HFC: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Aggressive Medien: Für heiße Öle und chemisch aggressive Fluide bitte die FPM-Ausführung der HS205 anfragen.
