Stangendichtung HS201 – Kompaktdichtung mit Stützring

Bauart – Kompaktstangendichtung: Werkstoffkombination NBR-Gewebe – seit Jahren bewährt für vielfältige Hydraulikanwendungen, besonders bei Bio-Ölen.

Variante – HS201 mit Stützring: Der separate Stützring erhöht die Betriebssicherheit gegen Spaltextrusion bei hohen Druckspitzen – HS201 bis 450 bar.

Lauf – Geringste Stick-Slip-Neigung: Die Werkstoffpaarung NBR-Gewebe sorgt für geringste Stick-Slip-Neigung und gleichmäßigen Lauf.

Dichtheit – Dynamisch und statisch dicht: Sehr gute dynamische und statische Dichtheit über den gesamten Druckbereich.

Extrusion – Extrusionsschutz: Die Gewebeverstärkung wirkt der Spaltextrusion entgegen; bei HS201 zusätzlich durch den separaten Stützring.

Druckverhalten – Radiale Vorspannung: Sichere Funktion bei stark schwankenden Drücken, Stoßdrücken und ebenso im Niederdruckbereich.

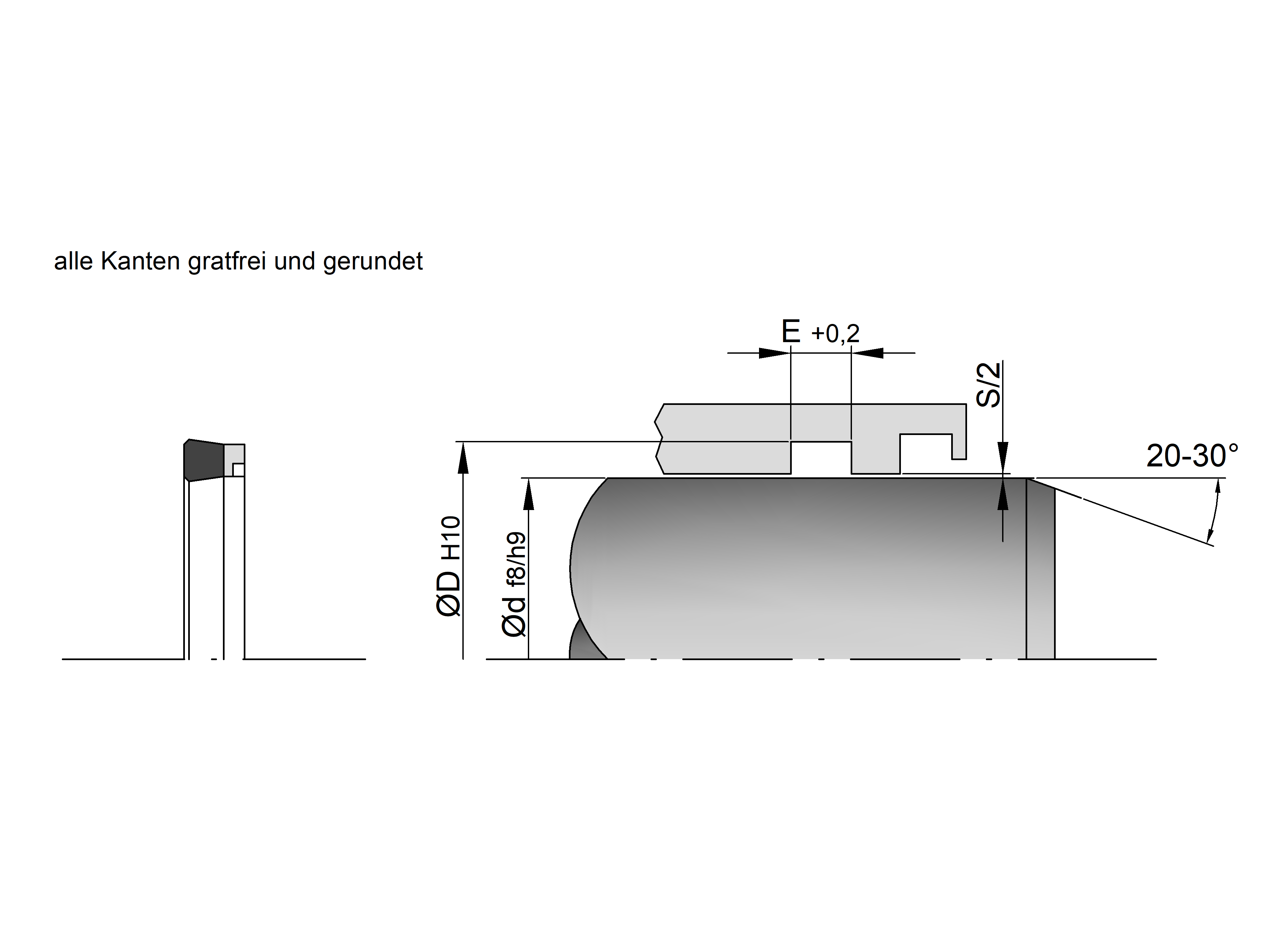

Einbau – Einschnappbar in geschlossene Nut: Alle Abmessungen (bei HS201 ab Ø 40 mm) lassen sich in geschlossene Nuten einschnappen.

Führung – Führungsbänder bei HS201: Aufgrund der größeren zulässigen Durchmesserspiele der HS201 sind separate Führungsbänder ideal.

Max. Druck – 450 bar: Der separate Stützring der HS201 erhöht die Sicherheit gegen Spaltextrusion bei Druckspitzen.

Temperaturbereich – –30 °C bis +110 °C: Gilt für die NBR-Gewebekombination. Für höhere Temperaturen ist die FPM-Variante zu prüfen.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis nach DIN 51524 – das bewährte Standardeinsatzgebiet der NBR-Gewebekombination.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Werkstoffkombination NBR-Gewebe ist hier seit Jahren bewährt; Verträglichkeit von Additivpaket und Temperatur abhängig.

HFA / HFB / HFC: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.

Aggressive Medien: Für heiße Öle und chemisch aggressive Fluide bitte die FPM-Ausführung der HS200 / HS201 anfragen.
