Kolbendichtung HK101 – Doppeltwirkende Kolbendichtung

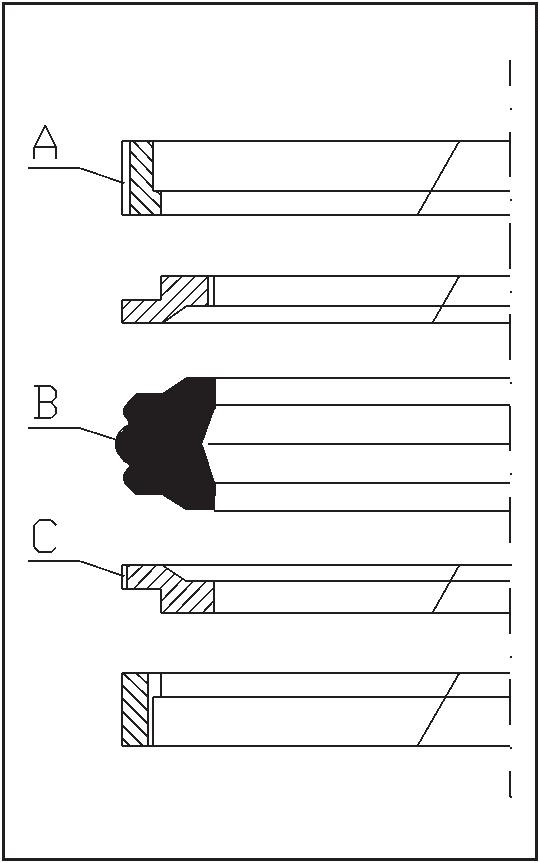

Bauart – Fünfteiliger Dichtsatz: Winkelführungsringe, Stützringe und Dichtteil bilden eine formschlüssig verbundene, verdrehsichere Einheit; bei einteiligen Kolben ist Schnappmontage möglich.

Werkstoff – Modifiziertes NBR: Das Dichtteil aus hochverschleißfestem Acrylnitrilkautschuk zeigt niedrigen Druckverformungsrest und hohe Zugfestigkeit.

Wirkungsweise – Doppeltwirkend: Dichtet in beide Bewegungsrichtungen; ab Einbaubreite E = 20 mm wirken drei Dichtkanten – die mittlere als Primär-, die äußeren als Vordichtung.

Norm – DIN ISO 6547: Speziell für genormte Einbauräume entwickelt; vereint Dicht- und Führungsfunktion kompakt auf kleinstem Raum.

Führung – Druckentlastungsnuten: Hochbelastbare Winkelführungsringe aus gefülltem Polyamid mit axialen Entlastungsnuten sichern eine kurze Ansprechzeit bei schnellen Lastwechseln.

Sicherheit – Verdrehsicher: Beidseitig angeordnete Winkelschultern verhindern das Verdrehen des Dichtteils bei auftretendem Schockdruck.

Stützring – Extrusionsschutz: Stützringe aus Polyester-Elastomer und enge Maßtoleranzen verhindern die Spaltextrusion des Dichtelements bei schnellen Lastwechseln.

Variante – FPM auf Anfrage: In FPM (Werkstoffschlüssel 120) für höhere Temperaturen und anspruchsvollere Medien auf Anfrage erhältlich.

Max. Druck – 400 bar: Richtwert. Der zulässige Druck hängt von Geschwindigkeit und Temperatur ab: 400 bar gelten bei 0,15 m/s und bis +60 °C; bei 0,5 m/s und +110 °C reduziert sich der Wert auf rund 100 bar.

Temperaturbereich – –30 °C bis +110 °C: Für die modifizierte NBR-Ausführung. Mit steigender Temperatur sinkt der zulässige Betriebsdruck. Für höhere Temperaturen ist die FPM-Variante auf Anfrage erhältlich.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Bei 0,5 m/s liegt der zulässige Druck niedriger als bei 0,15 m/s; ausreichende Schmierung und die vorgegebene Oberflächengüte sind Voraussetzung.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis (HLP, HLP-D nach DIN 51524) – das Standardeinsatzgebiet der NBR-Ausführung.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckmedien und Emulsionen – mit der modifizierten NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Aggressive Medien: Für heiße Öle und chemisch aggressive Fluide bitte die FPM-Ausführung (Werkstoffschlüssel 120) anfragen.
