Kolbendichtung HK100 – Doppeltwirkende Kolbendichtung

Wirkungsweise – Doppeltwirkend: Dichtet in beide Bewegungsrichtungen ab und hat sich auch bei einseitiger Druckbeaufschlagung bewährt; die Dichtung deckt den Bereich vom Niederdruck bis zur Schwerhydraulik ab.

Bauart – Fünfteiliger Dichtsatz: Zwei Winkelführungsringe, zwei Stützringe und ein Elastomerdichtteil bilden eine formschlüssig verbundene, verdrehsichere Einheit; bei einteiligen Kolben ist Schnappmontage möglich.

Anwendung – Zug- und Positionierzylinder: Durch die besondere Formgebung des Dichtelements auch für Zug- und Positionierzylinder geeignet; die umfangreiche Maßreihe reicht von Ø 20 bis Ø 320 mm, Fettdruck-Abmessungen entsprechen DIN ISO 6547.

Variante – FPM auf Anfrage: In FPM (Werkstoffschlüssel 120) für höhere Temperaturen und anspruchsvollere Medien auf Anfrage erhältlich.

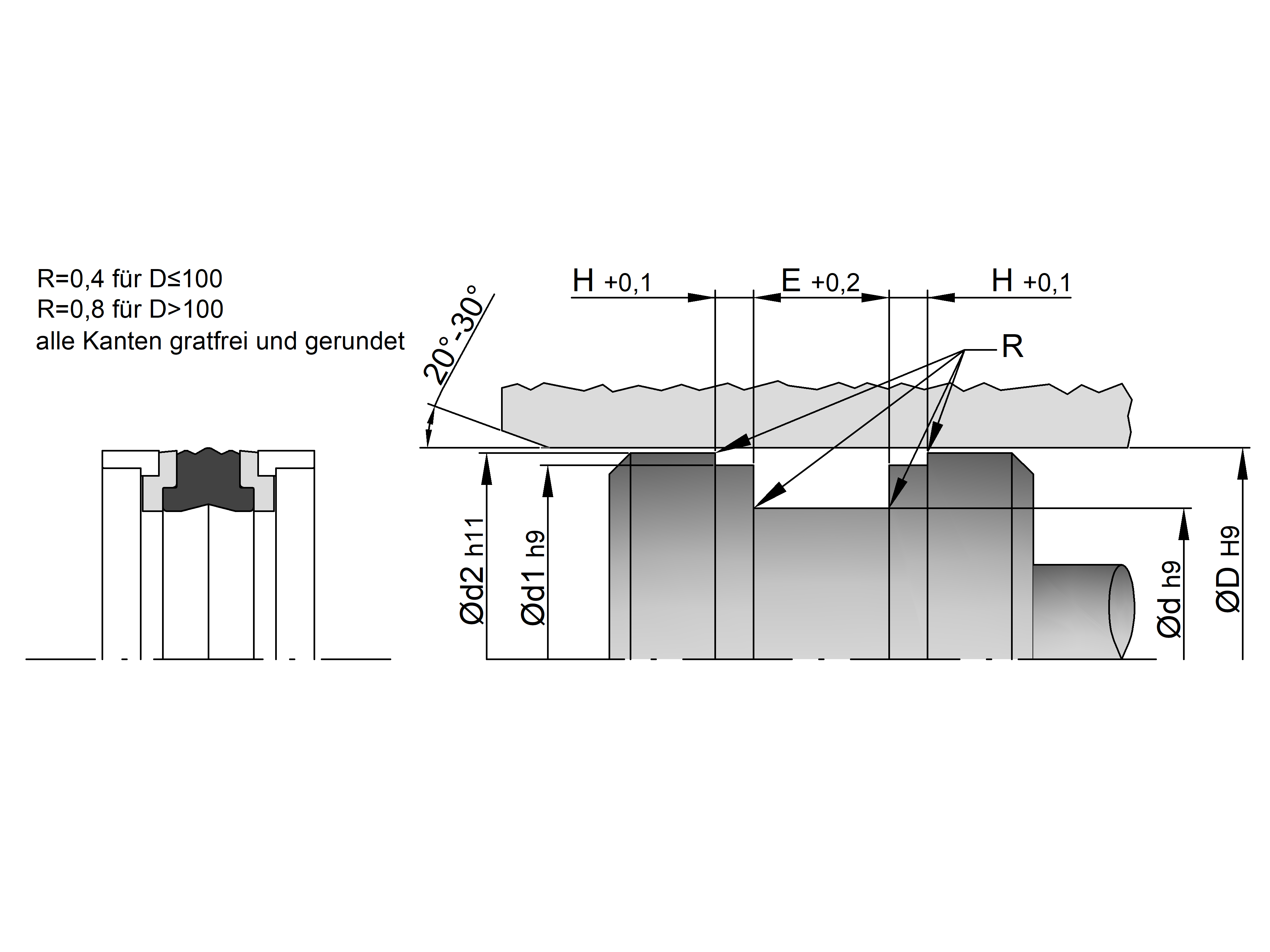

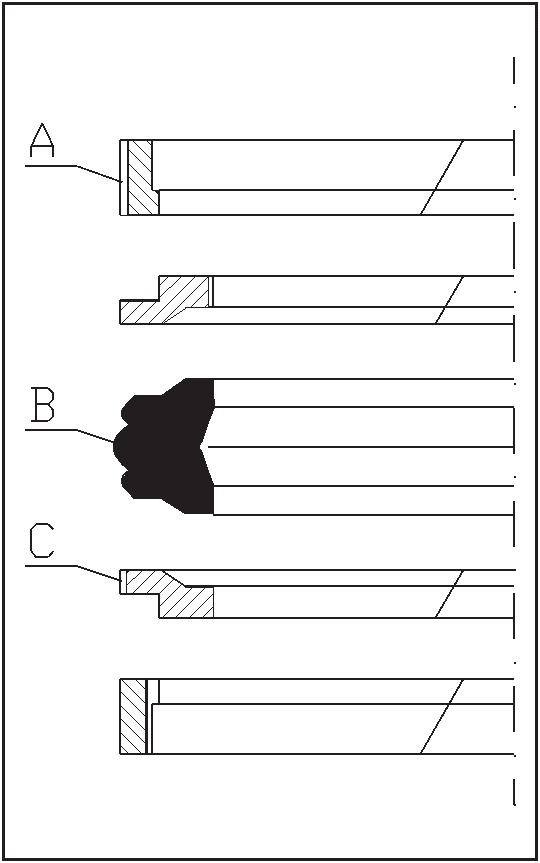

Winkelführungsringe - Teil A
Werkstoff: gefülltes Polyamid
Die kurzen Innenschenkel der geteilten Führungsringe garantieren eine wesentlich leichtere Montage auf einteilige Kolben. Die konstruktive Gestaltung ermöglicht die optimale Überleitung auftretender Querkräfte. Axiale Entlastungsnuten sichern eine kurze Ansprechzeit der Dichtung bei schnellen Lastwechseln. Die spezielle Werkstoffauslegung gewährleistet hohe Druckstandfestigkeit bei thermischer Wechselbeanspruchung. Enge Fertigungstoleranzen ergeben eine bessere Kolbenführung und optimieren die Funktion der Dichtung.

Elastomerdichtteil - Teil B
Werkstoff: NBR
Das kräftige Dichtelement aus hochverschleißfestem Acrylnitrilkautschuk (NBR) zeichnet sich durch einen sehr niedrigen Druckverformungsrest sowie hohe Zugfestigkeit aus. Von den drei Dichtkanten wirkt die mittlere, größer ausgebildete als Primärdichtung, während die beiden äußeren, kleineren Lippen ihre Funktion als Vordichtung erfüllen. Die statische Abdichtung des Nutgrundes übernimmt die breit ausgebildete Haftfläche. Beidseitig angeordnete, speziell ausgeführte Winkelschultern verhindern das Verdrehen des Dichtteiles bei auftretendem Schockdruck.

Stützringe - Teil C
Werkstoff: Polyester-Elastomer
Die beiden Stützringe stellen die erforderliche form- sowie kraftschlüssige Verbindung zwischen Dichtelement und Führungsring dar. Die besondere Werkstoffwahl und enge Maßtoleranzen verhindern die Spaltextrusion des Dichtelementes. Entlastungsnuten an der dynamischen Seite unterbinden die Druckkammerung auch bei schnellen Lastwechseln.

Max. Druck – 400 bar: Richtwert. Der zulässige Druck hängt von Geschwindigkeit und Temperatur ab: 400 bar gelten bei 0,15 m/s und bis +60 °C; bei 0,5 m/s und +110 °C reduziert sich der Wert auf rund 100 bar.

Temperaturbereich – –30 °C bis +110 °C: Für die modifizierte NBR-Ausführung. Mit steigender Temperatur sinkt der zulässige Betriebsdruck. Für höhere Temperaturen ist die FPM-Variante auf Anfrage erhältlich.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Bei 0,5 m/s liegt der zulässige Druck niedriger als bei 0,15 m/s; ausreichende Schmierung und die vorgegebene Oberflächengüte sind Voraussetzung.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis (HLP, HLP-D nach DIN 51524) – das Standardeinsatzgebiet der NBR-Ausführung.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckmedien und Emulsionen – mit der modifizierten NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Aggressive Medien: Für heiße Öle und chemisch aggressive Fluide bitte die FPM-Ausführung (Werkstoffschlüssel 120) anfragen.
