Kolbendichtung HK123 – Dachmanschetten-Dichtsatz
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HK123 ist ein dreiteiliger Dachmanschetten-Dichtsatz als Kolbendichtung,
bestehend aus Druck-, Dicht- und Abstützring.
Der Dichtring ist in NBR gewebeverstärkter
Ausführung gefertigt und auf den mittleren bis schwersten Anwendungsbereich ausgelegt – mit
hoher Robustheit gegenüber Schmutz und Druckstößen.
Sie arbeitet bei Betriebsdrücken bis 400
bar und lässt sich auf geteilte Kolben montieren; auf Anfrage auch in FPM lieferbar.
Alle
Abmessungen von Ø 20 bis Ø 300 mm finden Sie in der Abmessungstabelle weiter unten.
Bauart – Dreiteiliger Dichtsatz: Druck-, Dicht- und Abstützring bilden einen kompletten Dachmanschetten-Satz als vorkonfektionierte Einheit.
Werkstoff – NBR gewebeverstärkt: Hochverschleißfeste Gewebeausführung des Dichtringes sorgt für sehr gute Standzeiten im schweren Einsatz.
Anwendung – Mittlerer bis schwerster Bereich: Seit Jahren Standard für anspruchsvolle Hydraulikanwendungen mit hohen mechanischen Belastungen.
Robustheit – Schmutz- und stoßfest: Robust gegenüber Verschmutzung und Druckstößen – kennzeichnend für die problemlose Dachmanschettenabdichtung.
Toleranz – Grobe Toleranzen: Auch bei gröberen Toleranzen sicher einsetzbar, was die Auslegung und Reparatur erleichtert.

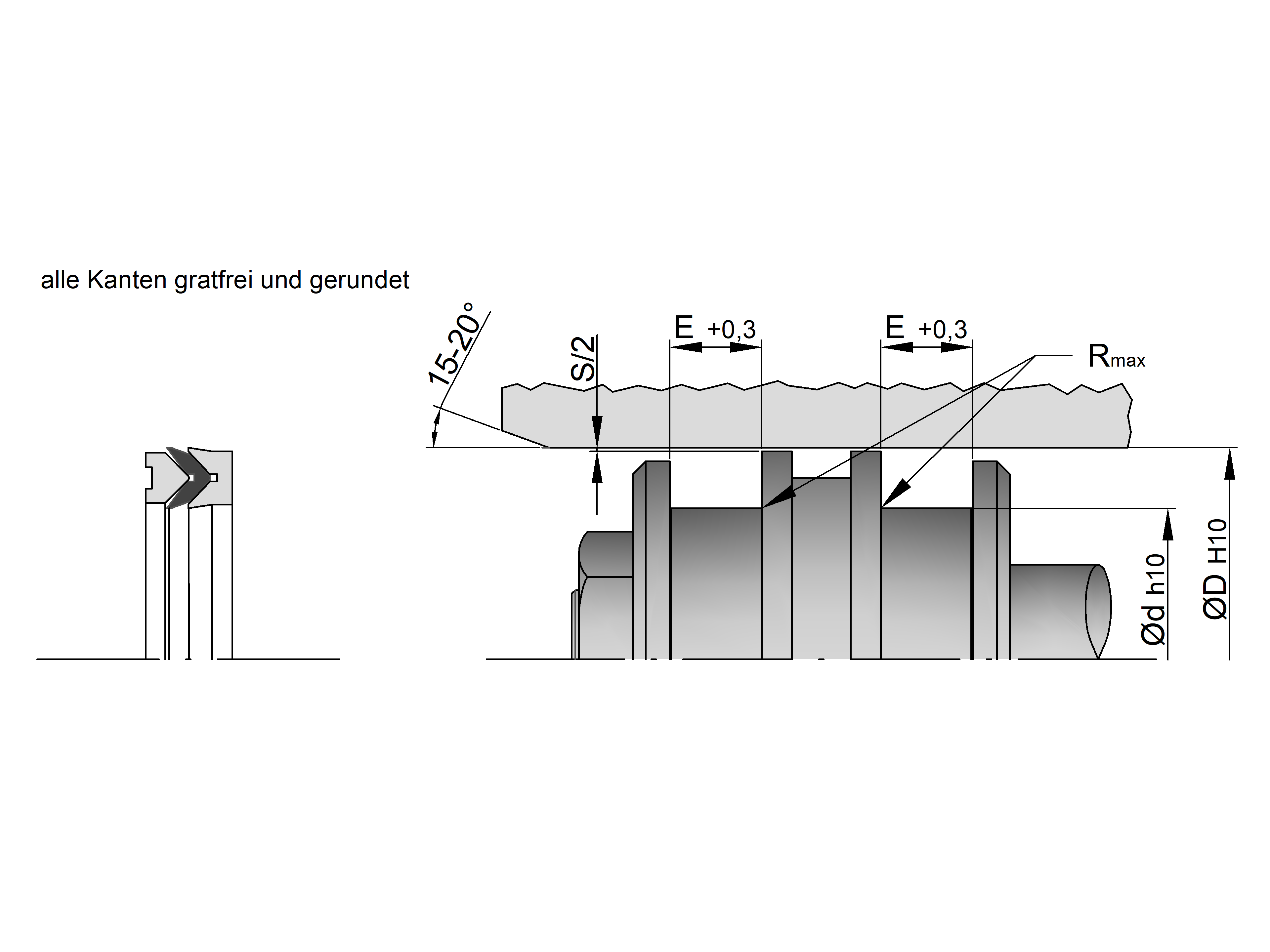

Einbau – Geteilter Kolben: Für die Montage auf geteilte Kolben ausgelegt – der Dichtsatz wird zwischen die Kolbenhälften eingelegt.
Variante – FPM lieferbar: Dachmanschetten-Dichtsätze sind auf Anfrage auch in FPM erhältlich, für höhere Temperaturen und aggressivere Medien.
Verfügbarkeit – Umfangreiche Maßreihe: Rund 33 Standardabmessungen von Ø 20 bis Ø 300 mm; weitere Maße und Zollmaße auf Anfrage.
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Lauffläche | 0,3 | 1,2 |
| Nutgrund | 1,8 | 6,3 |
| Nutflanken | 3,2 | 10,0 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der HK123 –
eine zu rauhe Lauffläche erhöht den Verschleiß des Gewebedichtrings.
Max. Druck – 400 bar: Bis 40 MPa. Richtwert für Dauerbetrieb – bei stoßweisem Betrieb nicht gleichzeitig mit Geschwindigkeit ausnutzen.
Temperaturbereich – –30 °C bis +110 °C: Für die NBR-Ausführung. Die FPM-Ausführung erweitert den Bereich auf –10 °C bis +150 °C.
Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis – das Standardeinsatzgebiet der NBR-Gewebeausführung der HK123.
HFA / HFB / HFC & Emulsionen: Schwer entflammbare Druckmedien und Emulsionen sind mit der NBR-Ausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.
Bio-Öle: Umweltschonende Druckflüssigkeiten – Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.
Aggressive Medien: Für höhere Temperaturen und chemisch anspruchsvollere Fluide bitte die FPM-Ausführung der HK123 anfragen.
