Kolbendichtung HK155 – PTFE-Dichtung mit Rückförderwirkung

Bauart – Zweiteilige Bauart: Ein PTFE-Profildichtring und ein O-Ring werden als Einheit verbaut; das rechteckige Profil dichtet eine Druckrichtung ab und ist für einseitige Druckbeaufschlagung ausgelegt.

Dichtverhalten – Rückförderwirkung: Das zur Druckseite abgestufte Dichtkantenprofil befördert den auf der Zylinderwand anhaftenden Ölfilm bei der Bewegung wieder in den Druckraum zurück.

Lauf – Kein Stick-Slip-Effekt: Hervorragende Gleiteigenschaften ohne Stick-Slip-Effekt sorgen über den gesamten Geschwindigkeitsbereich für einen ruckfreien, gleichmäßigen Lauf des Kolbens.

Werkstoff – PTFE/Bronze (Compound 55): Der Standardwerkstoff Compound 55 (PTFE mit Bronze) bietet hohe Abriebfestigkeit, Formstabilität sowie sehr gute Gleit- und chemische Beständigkeit für die Hydraulik.

Temperatur – Weiter Einsatzbereich: Weiter Temperatureinsatzbereich bis +200 °C und hohe chemische Beständigkeit – abhängig vom gewählten O-Ring-Werkstoff (NBR, FKM, EPDM und weitere).

Einbau – Einseitige Druckbeaufschlagung: Ausgelegt für einseitige Druckbeaufschlagung des Kolbens; montierbar in geteilte und ungeteilte Kolben, bei ungeteilter Nut wird der Ring aufgedehnt und kalibriert.

Verfügbarkeit – Bis ca. Ø 2500 mm: Lieferbar für nahezu jeden Zylinderdurchmesser bis ca. 2500 mm; Standardgrößen von Ø 8 bis Ø 660 mm, größere Maße auf Anfrage.

Werkstoff-Wahl – Mehrere Werkstoffe: Profildichtring und O-Ring sind in mehreren PTFE- und Elastomer-Werkstoffen wählbar, abgestimmt auf Medium, Temperatur und Beanspruchung.

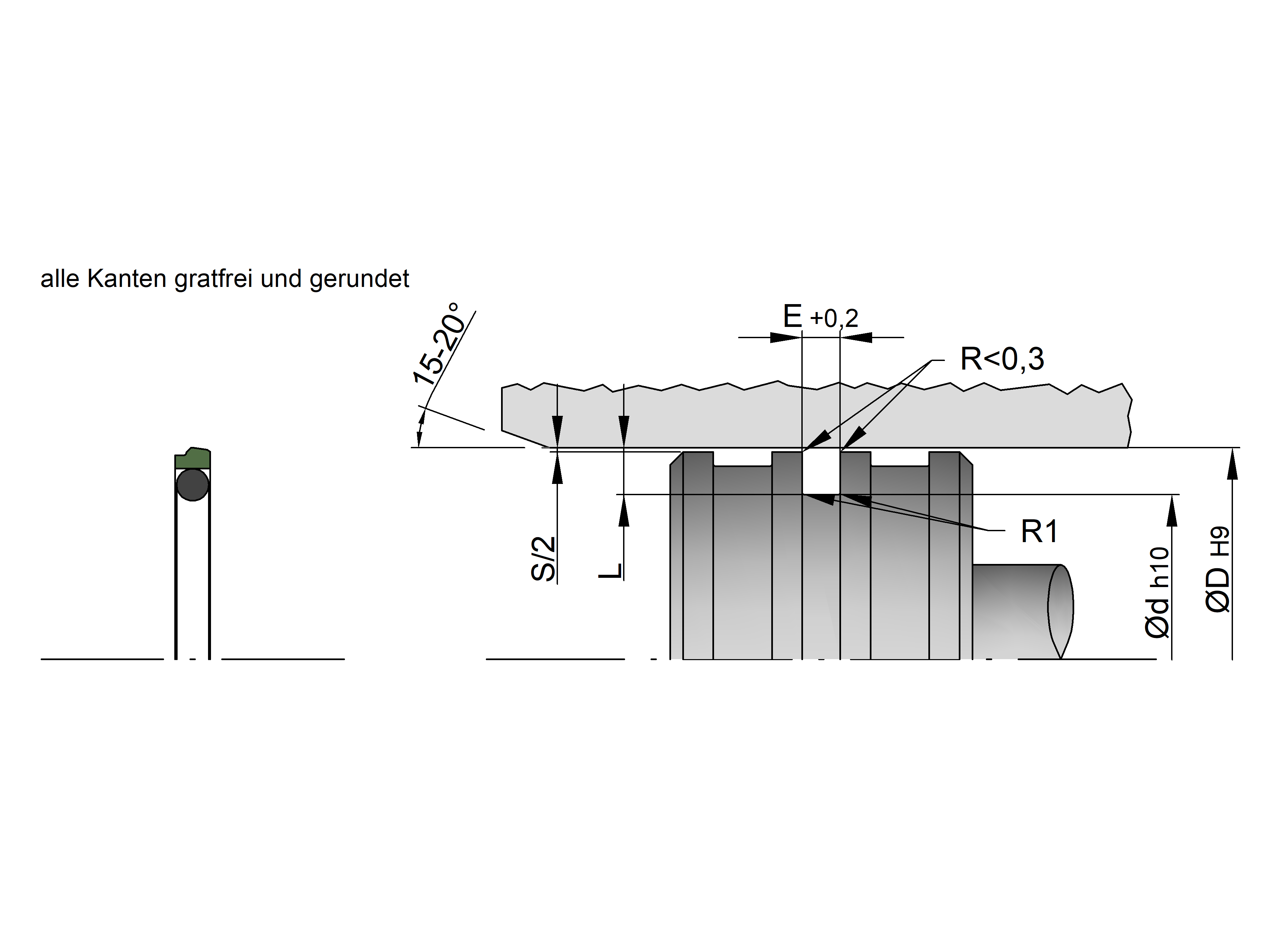

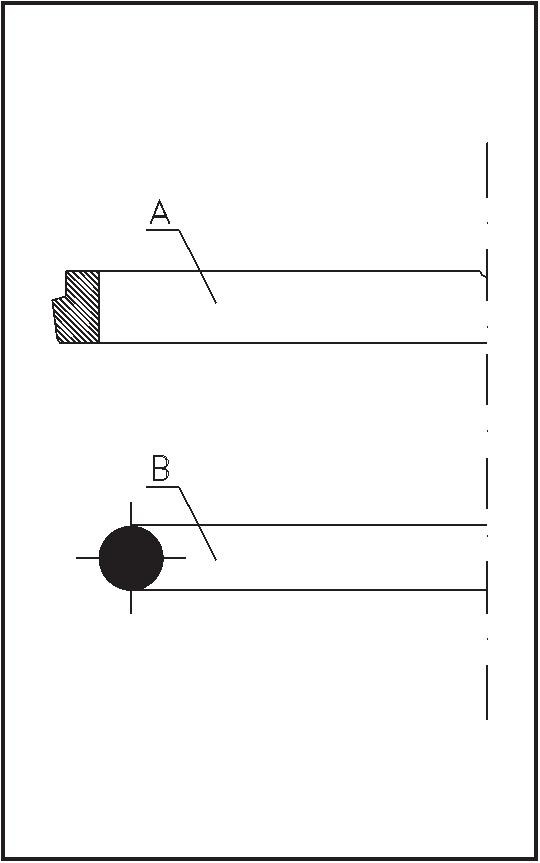

Profildichtring (Teil A)
Das rechteckige Profil des Dichtringes ist zur Druckseite hin mit einer abgestuften Dichtkante versehen. Zur Gegenseite verläuft das Profil unter einem flachen Winkel. Durch dieses besonders geformte Dichtkantenprofil wird eine Rückförderwirkung erzielt. Das bedeutet, dass bei der Bewegung der auf der Zylinderwandung anhaftende Ölfilm wieder in den Druckraum zurückbefördert wird.
Die Profildichtringe werden aus speziell modifizierten PTFE-Werkstoffen gefertigt. Der Standardwerkstoff ist PTFE/Bronze (Werkstoff-Nr. 55), der sich durch eine sehr hohe Abriebfestigkeit und Formstabilität auszeichnet. Weiterhin besitzt dieser Compound sehr gute Gleiteigenschaften und eine große thermische und chemische Beständigkeit.

O-Ring (Teil B)
O-Ringe sind Standard-Dichtelemente mit kreisrundem Querschnitt. Die verwendeten O-Ringe entsprechen der Abmessungsreihe nach AS 568A (amerikanische Norm).
Der Standardwerkstoff für Hydraulikanwendungen ist NBR (Acrylnitril-Butadien-Kautschuk) mit 70 Shore A. Dieser Werkstoff hat sich besonders durch seine gute Beständigkeit in Hydraulikflüssigkeiten bewährt.

Werkstoff-Übersicht: Profildichtring
01: Reines PTFE - Hervorragende chemische Beständigkeit - Anwendung in der Chemie-, Lebensmittel- und Pharmaindustrie bei leichter mechanischer Beanspruchung.

12: Modifiziertes PTFE - Sehr gute chemische Beständigkeit, hervorragende Gleiteigenschaften - Anwendung für spezielle Einsatzfälle und mittlere Beanspruchung.

25: Modifiziertes PTFE + Glasfaser - Hohe Abriebfestigkeit und Formstabilität, gute chemische Beständigkeit - Anwendung in vielen Bereichen der Industrie und in der Hydraulik bei mittlerer Beanspruchung.

30: Modifiziertes PTFE + Kohlenstoff - Gute Abriebfestigkeit und Formstabilität, gute chemische Beständigkeit - Anwendung bevorzugt in Wasser und Wasser-Öl-Emulsionen bei mittlerer Beanspruchung, auch für Trockenlauf geeignet.

55: Modifiziertes PTFE + Bronze - Hohe Abriebfestigkeit und Formstabilität, sehr gute Gleiteigenschaften, gute chemische Beständigkeit -Anwendung vorzugsweise in der Hydraulik bei mittlerer bis hoher Beanspruchung. 67: Modifiziertes PTFE - Sehr hohe Abriebfestigkeit und Formstabilität - Anwendung in der Hydraulik und bei abrasiven Druckflüssigkeiten.

83: Modifiziertes Polyurethan - Sehr hohe Abriebfestigkeit und Formstabilität - Anwendung vorwiegend in der Hydraulik im Bereich mittlerer Beanspruchung.

Werkstoff-Übersicht: O-Ring
N: Acrylnitril-Butadien-Kautschuk - Anwendung im allgemeinen Maschinenbau, Hydraulik, Pneumatik - Beständig gegen Druckflüssigkeiten auf Mineralölbasis, HFA-, HFB- und HFC-Flüssigkeiten, Wasser.

F: Fluor-Kautschuk -Anwendung bei höheren Temperaturen und aggressiven Medien - Beständig gegen mineralische und synthetische Druckflüssigkeiten, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, schwerentflammbare Flüssigkeiten auf Phosphat-Ester-Basis.

E: Äthylen-Propylen-Dien-Kautschuk - Anwendung in der Armaturen- und Pumpenindustrie - Beständig gegen Heißwasser, Dampf, schwerentflammbare Flüssigkeiten auf Phosporsäure-Ester-Basis. Nicht mineralölbeständig!

S: Silikon-Kautschuk

C: Chloropren-Kautschuk

Max. Druck – 400 bar: 40 MPa in zweiteiliger Bauart mit PTFE-Profildichtring (Compound 55) und O-Ring. Nur für einseitige Druckbeaufschlagung.

Temperaturbereich – –40 °C bis +200 °C: Je nach O-Ring-Werkstoff. FKM und EPDM erweitern den oberen Bereich; NBR deckt den Standardbereich ab.

Geschwindigkeit – 15 m/s: Hin- und hergehende Bewegung. Die PTFE-Gleitpaarung erlaubt hohe Geschwindigkeiten ohne Stick-Slip.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckflüssigkeiten (Mineralöl): Druckflüssigkeiten auf Mineralölbasis sind mit der NBR-O-Ring-Standardausführung bewährt.

HFA / HFB / HFC Flüssigkeiten: Schwerentflammbare Flüssigkeiten sind je nach O-Ring-Werkstoff einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten sind möglich; die Verträglichkeit hängt von Additivpaket, Temperatur und O-Ring-Werkstoff ab.

Wasser, Luft und weitere Medien: Wasser, Luft und weitere Medien sind je nach O-Ring-Werkstoff abdeckbar – für aggressive oder heiße Medien passenden O-Ring (z. B. FKM, EPDM) anfragen.
