Kolbendichtung HK150 – PTFE-Dichtung mit O-Ring

Bauart – Zweiteilige Bauart: Ein PTFE-Profildichtring und ein O-Ring werden als Einheit verbaut; der rechteckige Profilring besitzt Entlastungsnuten, die bei schnellem Lastwechsel Staudruck verhindern.

Lauf – Kein Stick-Slip-Effekt: Hervorragende Gleiteigenschaften ohne Stick-Slip-Effekt sorgen auch bei sehr langsamen Bewegungen für einen ruckfreien, gleichmäßigen Lauf des Kolbens.

Dichtverhalten – Dynamisch und statisch dicht: Gute dynamische und statische Dichtheit über den gesamten Druck- und Geschwindigkeitsbereich bei niedriger Reibung und unterschiedlichen Druckflüssigkeiten.

Werkstoff – PTFE/Bronze (Compound 55): Der Standardwerkstoff Compound 55 (PTFE mit Bronze) bietet hohe Abriebfestigkeit, Formstabilität sowie sehr gute Gleit- und chemische Beständigkeit für die Hydraulik.

Temperatur – Weiter Einsatzbereich: Weiter Temperatureinsatzbereich bis +200 °C und hohe chemische Beständigkeit – abhängig vom gewählten O-Ring-Werkstoff (NBR, FKM, EPDM und weitere).

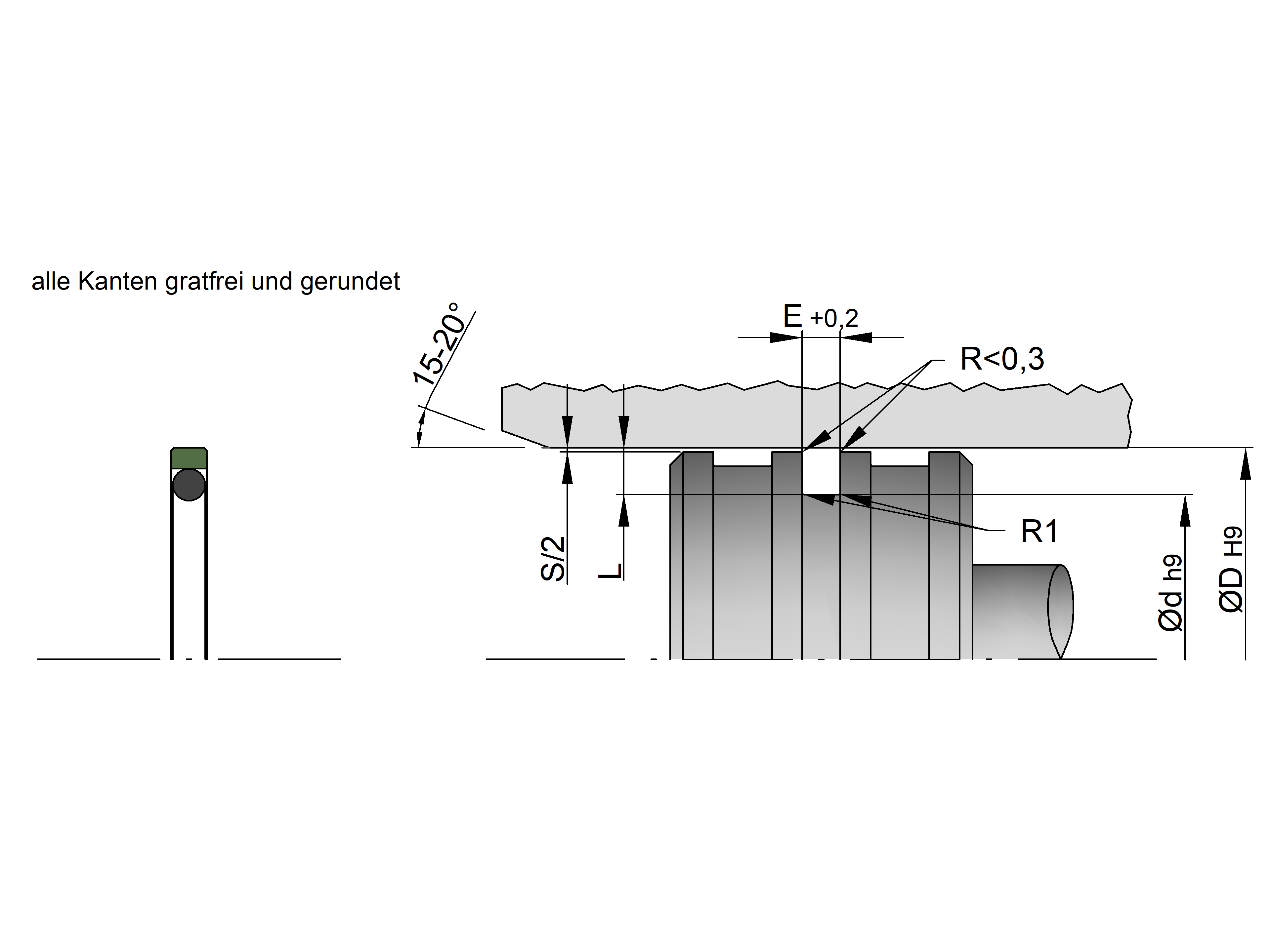

Einbau – Geteilte und ungeteilte Kolben: Geeignet zur Montage auf einteilige Kolben sowie für geteilte und ungeteilte Nuten; bei ungeteilter Nut wird der Profilring aufgedehnt und kalibriert.

Verfügbarkeit – Bis ca. Ø 2500 mm: Lieferbar für nahezu jeden Zylinderdurchmesser bis ca. 2500 mm; Standardgrößen von Ø 8 bis Ø 660 mm, größere Maße auf Anfrage.

Werkstoff-Wahl – Mehrere Werkstoffe: Profildichtring und O-Ring sind in mehreren PTFE- und Elastomer-Werkstoffen wählbar, abgestimmt auf Medium, Temperatur und Beanspruchung.

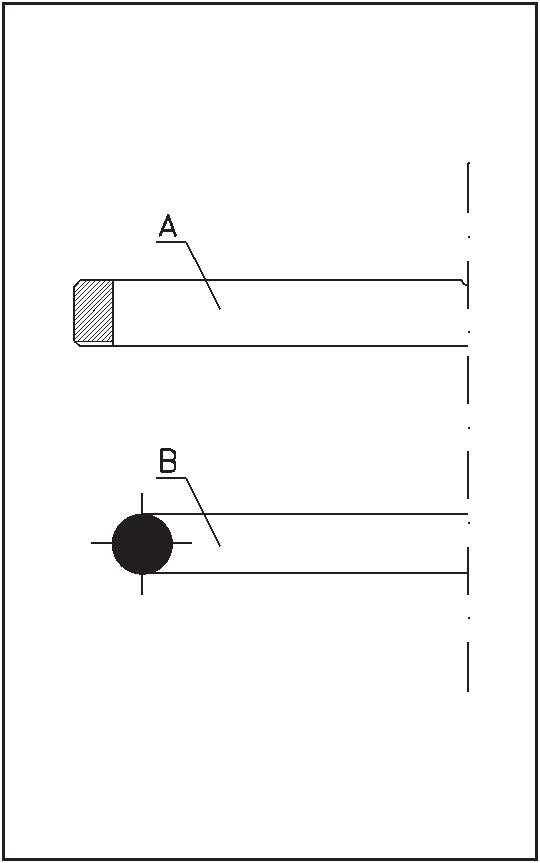

Profildichtring (Teil A)
Der Querschnitt des Dichtringes ist rechteckig ausgeführt. Die äußeren Ecken sind zur Erleichterung der Montage mit einer Fase versehen. An beiden Seiten des Ringes befinden sich Entlastungsnuten, die bei schnellem Lastwechsel den Aufbau eines Staudruckes verhindern und somit eine direkte Druckbeaufschlagung der Dichtung gewährleisten.
Die Profildichtungen werden aus speziell modifizierten PTFE-Werkstoffen gefertigt. Der Standardwerkstoff für Anwendungen in der Hydraulik ist Compound 55. Dieser Werkstoff zeichnet sich besonders durch sehr hohe Abriebfestigkeit, Formstabilität sowie durch sehr gute Gleiteigenschaften und eine große thermische und chemische Beständigkeit aus.

O-Ring (Teil B)
O-Ringe sind Standard-Dichtelemente mit einem kreisrunden Querschnitt. Die verwendeten O-Ringe entsprechen der Abmessungs-Reihe nach AS 568A (amerikanische Norm).
Der Standardwerkstoff für Anwendungen in der Hydraulik ist NBR (Acrylnitril-Butadien-Kautschuk). Dieser Werkstoff hat sich besonders durch seine gute Beständigkeit in Hydraulikflüssigkeiten bewährt.
In Verbindung mit dem Profildichtring wird vorzugsweise ein O-Ring mit 70 Shore A verwendet.

Werkstoff-Übersicht: Profildichtring
01: Reines PTFE - Hervorragende chemische Beständigkeit - Anwendung in der Chemie-, Lebensmittel- und Pharmaindustrie bei leichter mechanischer Beanspruchung.

12: Modifiziertes PTFE - Sehr gute chemische Beständigkeit, hervorragende Gleiteigenschaften - Anwendung für spezielle Einsatzfälle und mittlere Beanspruchung.

25: Modifiziertes PTFE + Glasfaser - Hohe Abriebfestigkeit und Formstabilität, gute chemische Beständigkeit - Anwendung in vielen Bereichen der Industrie und in der Hydraulik bei mittlerer Beanspruchung.

30: Modifiziertes PTFE + Kohlenstoff - Gute Abriebfestigkeit und Formstabilität, gute chemische Beständigkeit - Anwendung bevorzugt in Wasser und Wasser-Öl-Emulsionen bei mittlerer Beanspruchung, auch für Trockenlauf geeignet.

55: Modifiziertes PTFE + Bronze - Hohe Abriebfestigkeit und Formstabilität, sehr gute Gleiteigenschaften, gute chemische Beständigkeit -Anwendung vorzugsweise in der Hydraulik bei mittlerer bis hoher Beanspruchung. 67: Modifiziertes PTFE - Sehr hohe Abriebfestigkeit und Formstabilität - Anwendung in der Hydraulik und bei abrasiven Druckflüssigkeiten.

83: Modifiziertes Polyurethan - Sehr hohe Abriebfestigkeit und Formstabilität - Anwendung vorwiegend in der Hydraulik im Bereich mittlerer Beanspruchung.

Werkstoff-Übersicht: O-Ring
N: Acrylnitril-Butadien-Kautschuk - Anwendung im allgemeinen Maschinenbau, Hydraulik, Pneumatik - Beständig gegen Druckflüssigkeiten auf Mineralölbasis, HFA-, HFB- und HFC-Flüssigkeiten, Wasser.

F: Fluor-Kautschuk -Anwendung bei höheren Temperaturen und aggressiven Medien - Beständig gegen mineralische und synthetische Druckflüssigkeiten, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, schwerentflammbare Flüssigkeiten auf Phosphat-Ester-Basis.

E: Äthylen-Propylen-Dien-Kautschuk - Anwendung in der Armaturen- und Pumpenindustrie - Beständig gegen Heißwasser, Dampf, schwerentflammbare Flüssigkeiten auf Phosporsäure-Ester-Basis. Nicht mineralölbeständig!

S: Silikon-Kautschuk

C: Chloropren-Kautschuk

Max. Druck – 400 bar: 40 MPa in zweiteiliger Bauart mit PTFE-Profildichtring (Compound 55) und O-Ring. Richtwert für Dauerbetrieb.

Temperaturbereich – –40 °C bis +200 °C: Je nach O-Ring-Werkstoff. FKM und EPDM erweitern den oberen Bereich; NBR deckt den Standardbereich ab.

Geschwindigkeit – 15 m/s: Hin- und hergehende Bewegung. Die PTFE-Gleitpaarung erlaubt hohe Geschwindigkeiten ohne Stick-Slip.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckflüssigkeiten (Mineralöl): Druckflüssigkeiten auf Mineralölbasis sind mit der NBR-O-Ring-Standardausführung bewährt.

HFA / HFB / HFC Flüssigkeiten: Schwerentflammbare Flüssigkeiten sind je nach O-Ring-Werkstoff einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten sind möglich; die Verträglichkeit hängt von Additivpaket, Temperatur und O-Ring-Werkstoff ab.

Wasser, Luft und weitere Medien: Wasser, Luft und weitere Medien sind je nach O-Ring-Werkstoff abdeckbar – für aggressive oder heiße Medien passenden O-Ring (z. B. FKM, EPDM) anfragen.
