Kolbendichtung HK131 – Einfachwirkend mit POM-Stützring
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HK131 ist eine einfachwirkende Kolbendichtung in zweiteiliger Bauart aus einem
Polyurethan-Dichtteil und einem formschlüssig verbundenen, geschlitzten POM-Stützring. Das
bewährte Dichtverhalten des PU-Nutringes ergibt zusammen mit dem Stützring eine hohe
Funktionssicherheit bei sehr kurzer Einbaulänge.
Sie ist bevorzugt für Einbauräume nach ISO
5597 ausgelegt, arbeitet bei Drücken bis 400 bar und bis 0,5 m/s und lässt größere Spaltmaße
zu.
Alle Abmessungen von Ø 50 bis Ø 250 mm finden Sie in der Abmessungstabelle weiter
unten.
Bauart – Zweiteilige Bauart: Polyurethan-Dichtteil und geschlitzter POM-Stützring sind formschlüssig verbunden und werden als Einheit verbaut.
Werkstoff – Polyurethan-Dichtteil: Das bewährte PU-Nutringprofil bietet sehr gutes Verschleißverhalten und zuverlässige Abdichtung bis 400 bar.
Stützung – POM-Stützring: Der geschlitzte Stützring verhindert die Extrusion des Dichtteils und ermöglicht größere zulässige Spaltmaße.
Ansprechen – Niederdruckbereich: Spricht auch im Niederdruckbereich schnell an und dichtet schon bei geringen Drücken zuverlässig ab.
Funktion – Druckentlastungsnuten: Druckentlastungsnuten vermeiden dynamischen Schleppdruckaufbau hinter dem Dichtteil.

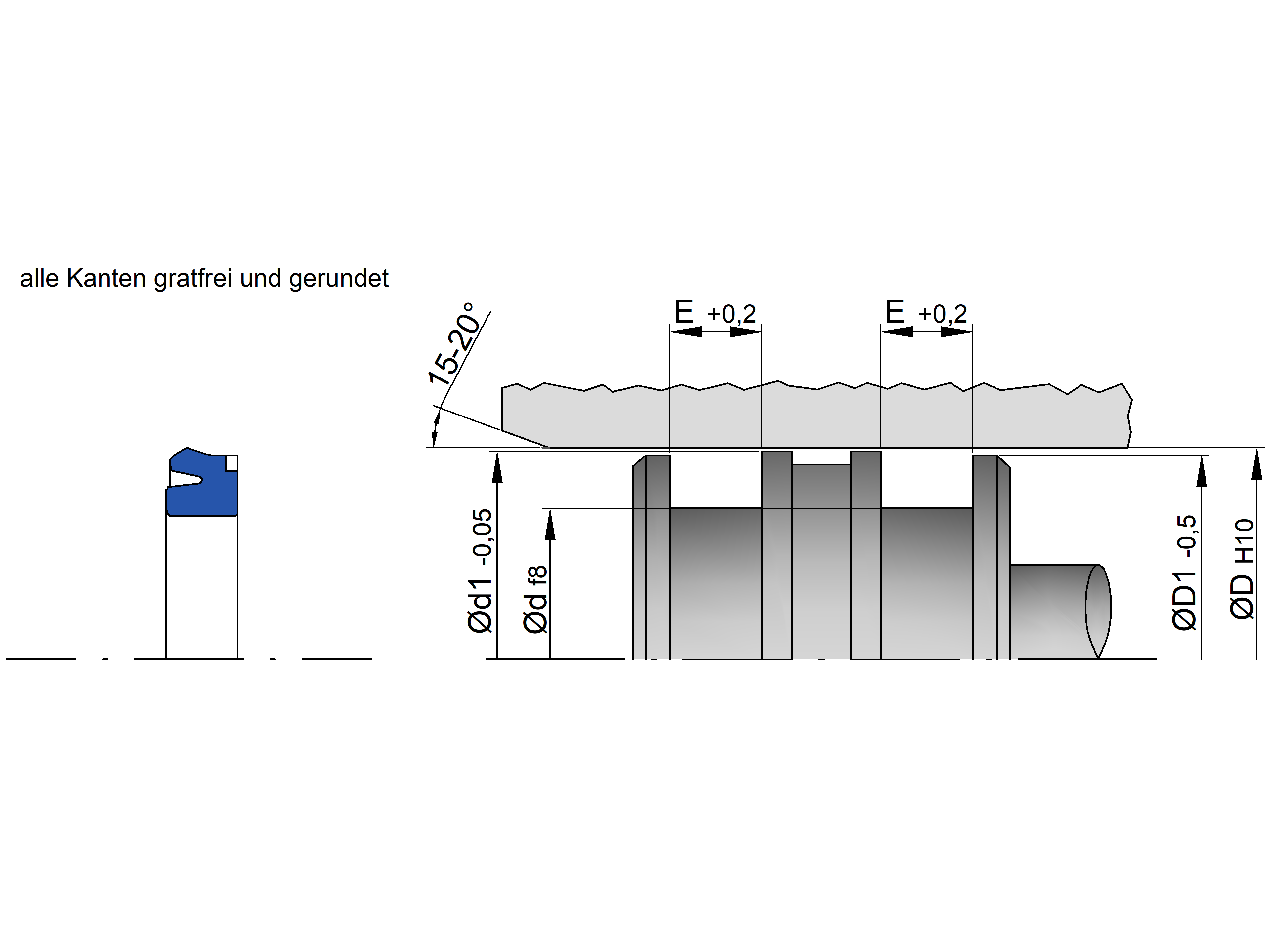

Norm – Einbauraum ISO 5597: Bevorzugt für Einbauräume nach ISO 5597 ausgelegt.
Einbau – Überknüpfen möglich: Lässt sich bei einteiligem Kolben überknüpfen, sodass kein geteilter Kolben erforderlich ist.
Bauraum – Kurze Einbaulänge: Die kompakte zweiteilige Bauform ermöglicht eine sehr kurze Einbaulänge.
| Maximaldruck [bar] | Maßgebende d1-Spalte | Toleranz d1 |
|---|---|---|
| 200 | d1 -0,05 (200 bar) | -0,05 mm |
| 400 | d1 -0,05 (400 bar) | -0,05 mm |
Die HK131 weist kein separates Durchmesserspiel-Diagramm aus. Stattdessen wird das dichtende Innendurchmesser-Maß d1 druckabhängig für 200 bar und 400 bar angegeben (Toleranz jeweils -0,05 mm). Die konkreten d1-Werte je Nenngröße sowie die zugehörigen Außen- und Innendurchmesser finden Sie in der Abmessungstabelle; fett gedruckte Maße entsprechen Einbauräumen nach DIN ISO 5597.
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Lauffläche | 0,3 | 2,0 |
| Nutgrund | 1,6 | 6,3 |
| Nutflanken | 3,2 | 10,0 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der HK131 – eine zu rauhe Lauffläche erhöht den Verschleiß des PU-Dichtteils. Das HME-Datenblatt der HK131 gibt das dichtende Innendurchmesser-Maß druckabhängig (200 bar / 400 bar) an; ein separates Durchmesserspiel-Diagramm ist nicht ausgewiesen.
Max. Druck – 400 bar: Bis 40 MPa. Der formschlüssige POM-Stützring erlaubt größere zulässige Spaltmaße und verhindert die Extrusion des Dichtteils.
Temperaturbereich – –35 °C bis +110 °C: Für die Polyurethan-Ausführung mit POM-Stützring. Bei abweichenden Medien Eignung prüfen.
Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis – das Standardeinsatzgebiet des Polyurethan-Dichtteils der HK131.
Bio-Öle: Umweltschonende Druckflüssigkeiten sind grundsätzlich einsetzbar; Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.
Schwer entflammbare Druckflüssigkeiten: Schwer entflammbare Fluide sind auf Anfrage einsetzbar – Eignung im Einzelfall in Abhängigkeit von Konzentration und Temperatur prüfen.
Abmessungstabelle
Wählen Sie die passende Abmessung der HK131. Rund 31 Größen von Ø 50 bis Ø 250 mm sind filterbar nach Außen-Ø, Innen-Ø und Nutbreite; fett gedruckte Maße entsprechen Einbauräumen nach DIN ISO 5597.
| Bild | Artikelnummer | Außen Ø | Innen Ø | Nutbreite | D1 -0,5 | d1 -0,05 (200bar) | d1 -0,05 (400bar) | Menge | Bestand | |
|---|---|---|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: HK131 0450-02-200 | Außen Ø: 45,00 | Innen Ø: 25,00 | Nutbreite: 9,50 | D1 -0,5: 35,00 | d1 -0,05 (200bar): 43,80 | d1 -0,05 (400bar): 44,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0500-01-200 | Außen Ø: 50,00 | Innen Ø: 39,00 | Nutbreite: 8,60 | D1 -0,5: 45,00 | d1 -0,05 (200bar): 48,80 | d1 -0,05 (400bar): 49,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0500-02-200 | Außen Ø: 50,00 | Innen Ø: 35,00 | Nutbreite: 9,50 | D1 -0,5: 45,00 | d1 -0,05 (200bar): 48,80 | d1 -0,05 (400bar): 49,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0500-06-200 | Außen Ø: 50,00 | Innen Ø: 40,00 | Nutbreite: 11,00 | D1 -0,5: 45,00 | d1 -0,05 (200bar): 48,80 | d1 -0,05 (400bar): 49,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0600-01-200 | Außen Ø: 60,00 | Innen Ø: 45,00 | Nutbreite: 10,00 | D1 -0,5: 55,00 | d1 -0,05 (200bar): 58,90 | d1 -0,05 (400bar): 59,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0630-01-200 | Außen Ø: 63,00 | Innen Ø: 48,00 | Nutbreite: 9,50 | D1 -0,5: 58,00 | d1 -0,05 (200bar): 61,90 | d1 -0,05 (400bar): 62,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0650-01-200 | Außen Ø: 65,00 | Innen Ø: 50,00 | Nutbreite: 9,50 | D1 -0,5: 60,00 | d1 -0,05 (200bar): 63,90 | d1 -0,05 (400bar): 64,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0700-01-200 | Außen Ø: 70,00 | Innen Ø: 50,00 | Nutbreite: 12,50 | D1 -0,5: 64,00 | d1 -0,05 (200bar): 68,50 | d1 -0,05 (400bar): 68,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0800-01-200 | Außen Ø: 80,00 | Innen Ø: 60,00 | Nutbreite: 13,00 | D1 -0,5: 74,00 | d1 -0,05 (200bar): 78,50 | d1 -0,05 (400bar): 78,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0800-02-200 | Außen Ø: 80,00 | Innen Ø: 60,00 | Nutbreite: 12,50 | D1 -0,5: 74,00 | d1 -0,05 (200bar): 78,50 | d1 -0,05 (400bar): 78,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0800-03-200 | Außen Ø: 80,00 | Innen Ø: 65,00 | Nutbreite: 11,00 | D1 -0,5: 75,00 | d1 -0,05 (200bar): 78,90 | d1 -0,05 (400bar): 79,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0800-04-200 | Außen Ø: 80,00 | Innen Ø: 65,00 | Nutbreite: 9,50 | D1 -0,5: 75,00 | d1 -0,05 (200bar): 78,90 | d1 -0,05 (400bar): 79,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0900-01-200 | Außen Ø: 90,00 | Innen Ø: 70,00 | Nutbreite: 13,00 | D1 -0,5: 84,00 | d1 -0,05 (200bar): 88,50 | d1 -0,05 (400bar): 88,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 0900-02-200 | Außen Ø: 90,00 | Innen Ø: 70,00 | Nutbreite: 12,50 | D1 -0,5: 84,00 | d1 -0,05 (200bar): 88,50 | d1 -0,05 (400bar): 88,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1000-01-200 | Außen Ø: 100,00 | Innen Ø: 80,00 | Nutbreite: 12,50 | D1 -0,5: 94,00 | d1 -0,05 (200bar): 98,50 | d1 -0,05 (400bar): 98,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1000-02-200 | Außen Ø: 100,00 | Innen Ø: 80,00 | Nutbreite: 13,00 | D1 -0,5: 94,00 | d1 -0,05 (200bar): 98,50 | d1 -0,05 (400bar): 98,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1000-03-200 | Außen Ø: 100,00 | Innen Ø: 85,00 | Nutbreite: 9,50 | D1 -0,5: 95,00 | d1 -0,05 (200bar): 98,90 | d1 -0,05 (400bar): 99,30 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1100-01-200 | Außen Ø: 110,00 | Innen Ø: 90,00 | Nutbreite: 12,50 | D1 -0,5: 104,00 | d1 -0,05 (200bar): 108,50 | d1 -0,05 (400bar): 108,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1100-02-200 | Außen Ø: 110,00 | Innen Ø: 95,00 | Nutbreite: 13,00 | D1 -0,5: 104,00 | d1 -0,05 (200bar): 108,50 | d1 -0,05 (400bar): 108,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1250-01-200 | Außen Ø: 125,00 | Innen Ø: 105,00 | Nutbreite: 13,00 | D1 -0,5: 119,00 | d1 -0,05 (200bar): 123,50 | d1 -0,05 (400bar): 123,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1250-02-200 | Außen Ø: 125,00 | Innen Ø: 100,00 | Nutbreite: 15,50 | D1 -0,5: 117,00 | d1 -0,05 (200bar): 123,50 | d1 -0,05 (400bar): 123,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1250-03-200 | Außen Ø: 125,00 | Innen Ø: 105,00 | Nutbreite: 12,50 | D1 -0,5: 119,00 | d1 -0,05 (200bar): 123,40 | d1 -0,05 (400bar): 123,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1400-01-200 | Außen Ø: 140,00 | Innen Ø: 120,00 | Nutbreite: 12,50 | D1 -0,5: 134,00 | d1 -0,05 (200bar): 138,50 | d1 -0,05 (400bar): 138,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1500-01-200 | Außen Ø: 150,00 | Innen Ø: 130,00 | Nutbreite: 12,50 | D1 -0,5: 144,00 | d1 -0,05 (200bar): 148,50 | d1 -0,05 (400bar): 148,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK131 1600-01-200 | Außen Ø: 160,00 | Innen Ø: 130,00 | Nutbreite: 19,00 | D1 -0,5: 150,00 | d1 -0,05 (200bar): 158,50 | d1 -0,05 (400bar): 158,90 |
Menge:
-
+
|
Bestand: |
Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.
