Kolbendichtung HK130 – Einfachwirkender PU-Nutring

Bauart – PU-Nutring: Einfachwirkendes Nutringprofil mit asymmetrischen Dichtlippen und Verkürzung auf der dynamischen Seite für reduzierte Reibung.

Werkstoff – Hochverschleißfestes PU: Modifizierte Polyurethanmischung mit sehr gutem Dichtverhalten und längeren Standzeiten gegenüber NBR-Werkstoffen.

Ansprechen – Schnelles Ansprechverhalten: Spricht durch die besondere Profilauslegung schnell und sicher an, auch bei tieferen Temperaturen.

Antiextrusion – Größere Spaltmaße: Wesentlich besseres Antiextrusionsverhalten als NBR – dadurch sind größere Spaltmaße zulässig.

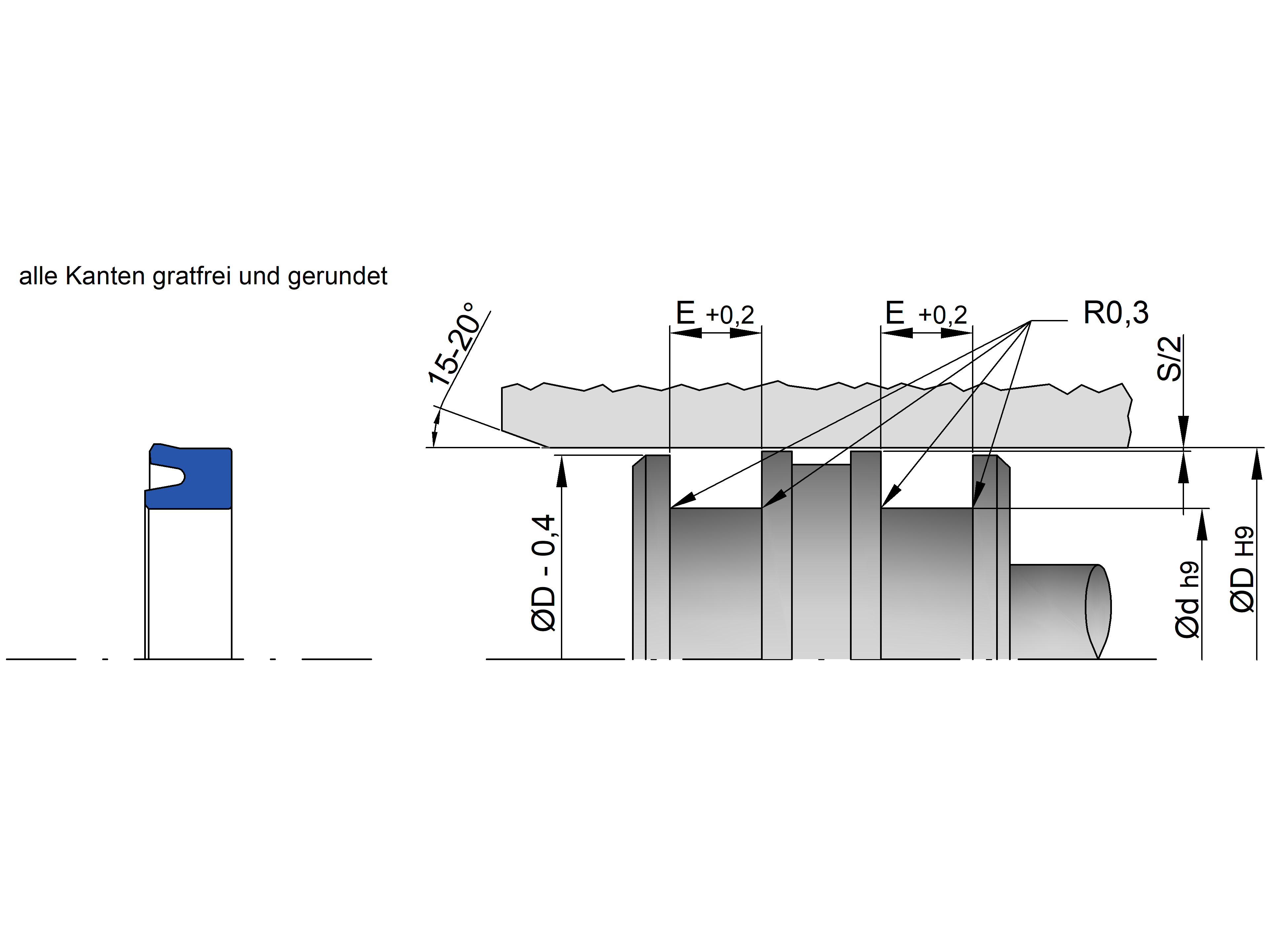

Einbau – Schnappmontage: Einfache Schnappmontage in eine geschlossene Nut möglich, ohne geteilten Kolben.

Bauraum – Kleine Einbauräume: Geeignet für kleine Einbauräume und damit für kompakte Hydraulikzylinder.

Wirtschaftlichkeit – Kostengünstige Variante: Wirtschaftliche Lösung für leichte bis mittelschwere Belastungen als Hauptanwendungsgebiet.

Verfügbarkeit – Umfangreiche Maßreihe: Sehr umfangreiche Maßreihe von Ø 12 bis Ø 320 mm; Zwischengrößen und weitere Maße auf Anfrage.

Die Einhaltung der Oberflächengüte und des max. Durchmesserspiels ist entscheidend für die Standzeit der HK130 – eine zu rauhe Lauffläche erhöht den Verschleiß, zu großes Spiel führt zur Extrusion des Dichtrings. Das zulässige Durchmesserspiel sinkt mit steigendem Druck.

Max. Druck – 400 bar: Bis 40 MPa. Richtwert für Dauerbetrieb – das gegenüber NBR bessere Antiextrusionsverhalten erlaubt größere Spaltmaße.

Temperaturbereich – –35 °C bis +110 °C: Für die Polyurethan-Ausführung. Schnelles Ansprechen auch bei tieferen Temperaturen durch die Profilauslegung.

Geschwindigkeit – 0,8 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis – das Standardeinsatzgebiet des PU-Nutringes HK130.

Bio-Öle: Umweltschonende Druckflüssigkeiten sind einsetzbar; beim Einsatz von Bio-Ölen ist eine Rückfrage beim technischen Dienst empfohlen, da die Verträglichkeit vom Additivpaket abhängt.
