Kolbendichtung HK120 – Einfachwirkend mit Stützring
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HK120 ist eine einfachwirkende Kolbendichtung in zweiteiliger Bauart aus Profildichtring (NBR gewebeverstärkt) und integriertem Stützring (Polyacetal).
Sie ist
ausgelegt für Betriebsdrücke bis 400 bar, Schockdruckbelastungen und Zylinderatmen und eignet
sich besonders für die Montage in geteilten Kolben mit kurzem Einbauraum.
Auf Anfrage auch in
FPM mit PTFE-Stützring lieferbar.
Alle 48 Abmessungen von Ø 25 bis Ø 360 mm finden Sie in der
Abmessungstabelle weiter unten.
Bauart – Zweiteilige Bauart: Profildichtring mit Gewebeanteil und integrierter POM-Stützring werden als kombinierte Einheit verbaut.
Werkstoff – NBR-Gewebekombination: Hochverschleißfeste Dichtringbasis sorgt für längere Standzeiten auch bei rauen Betriebsbedingungen.
Druckverhalten – Stoßdruckfest: Hält kurzzeitigen Druckspitzen und Zylinderatmen zuverlässig stand.
Lauf – Geringe Stick-Slip-Neigung: Sorgt für gleichmäßigen Lauf des Kolbens auch bei sehr langsamen Bewegungen.
Einbau – Geteilter Kolben: Lässt sich einfach in zweiteilige Kolbenkonstruktionen einlegen, ohne den Dichtring zu dehnen.
Bauraum – Kurzer Einbauraum: Platzsparende Bauhöhe für kompakte Hydraulikzylinder mit knappem Bauraum.
Variante – FPM-Variante lieferbar: Auf Anfrage in FPM mit PTFE-Stützring für höhere Temperaturen und aggressive Medien.
Verfügbarkeit – Lagerverfügbar: 48 Standardabmessungen ab Lager, Sonderabmessungen auf Anfrage.

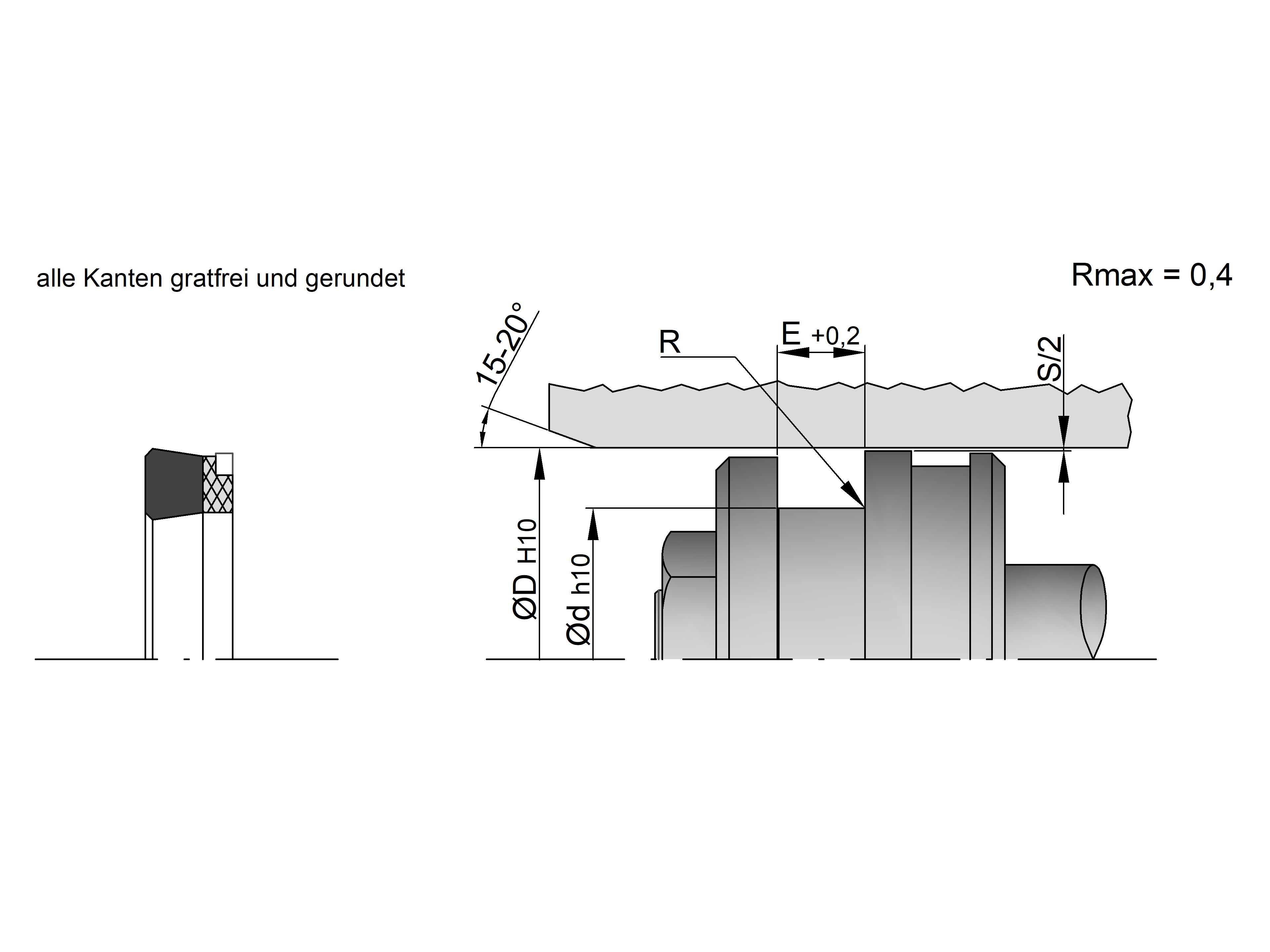

| max. Durchmesserspiel S [mm] | Maximaldruck [bar] |
|---|---|
| 0,20 | 400 |
| 0,30 | 300 |
| 0,40 | 200 |
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Lauffläche | 0,3 | 2,0 |
| Nutgrund | 0,8 | 4,0 |
| Nutflanken | 1,8 | 8,0 |
Die Einhaltung der Oberflächengüte und des max. Durchmesserspiels ist entscheidend für die Standzeit der HK120 – zu rauhe Lauffläche erhöht den Verschleiß, zu großes Spiel führt zu Extrusion des Dichtrings.
Max. Druck – 400 bar: Bei Standardausführung mit NBR/POM. Richtwert für Dauerbetrieb – bei Schockdruck nicht gleichzeitig mit Geschwindigkeit ausnutzen.
Temperaturbereich – –30 °C bis +110 °C: Für NBR-Gewebekombination. FPM-Variante erweitert den oberen Bereich auf höhere Werte.
Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und Oberflächengüte der Lauffläche voraus.
Hydrauliköle (Mineralöl): HLP, HLP-D und HLPD nach DIN 51524 – das Standardeinsatzgebiet der NBR-Gewebekombination.
HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckflüssigkeiten – mit NBR-Standardausführung einsetzbar; bei höheren Konzentrationen und Temperaturen Eignung im Einzelfall prüfen.
Bio-Öle: Umweltschonende Druckflüssigkeiten auf pflanzlicher oder synthetischer Esterbasis – Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.
Aggressive Medien: Für Phosphatester (HFD), heiße Öle und chemisch aggressive Fluide bitte FPM-Ausführung mit PTFE-Stützring anfragen.
Abmessungstabelle
Wählen Sie die passende Abmessung der HK120. Alle 48 Größen von Ø 25 bis Ø 360 mm sind filterbar nach Außen-Ø, Innen-Ø und Nutbreite.
| Bild | Artikelnummer | Außen Ø | Innen Ø | Nutbreite | Menge | Bestand | |
|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: HK120 0250-01-100 | Außen Ø: 25,00 | Innen Ø: 12,00 | Nutbreite: 10,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0400-01-100 | Außen Ø: 40,00 | Innen Ø: 26,00 | Nutbreite: 9,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0450-01-100 | Außen Ø: 45,00 | Innen Ø: 35,00 | Nutbreite: 9,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0450-02-100 | Außen Ø: 45,00 | Innen Ø: 30,00 | Nutbreite: 9,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0500-01-100 | Außen Ø: 50,00 | Innen Ø: 30,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0500-02-100 | Außen Ø: 50,00 | Innen Ø: 38,00 | Nutbreite: 9,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0500-03-100 | Außen Ø: 50,00 | Innen Ø: 40,00 | Nutbreite: 10,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0550-01-100 | Außen Ø: 55,00 | Innen Ø: 40,00 | Nutbreite: 11,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0600-01-100 | Außen Ø: 60,00 | Innen Ø: 40,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0650-01-100 | Außen Ø: 65,00 | Innen Ø: 45,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0650-02-100 | Außen Ø: 65,00 | Innen Ø: 50,00 | Nutbreite: 10,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0650-03-100 | Außen Ø: 65,00 | Innen Ø: 50,00 | Nutbreite: 11,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0700-01-100 | Außen Ø: 70,00 | Innen Ø: 50,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0750-01-100 | Außen Ø: 75,00 | Innen Ø: 60,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0800-01-100 | Außen Ø: 80,00 | Innen Ø: 60,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0800-02-100 | Außen Ø: 80,00 | Innen Ø: 65,00 | Nutbreite: 11,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0800-03-100 | Außen Ø: 80,00 | Innen Ø: 65,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0850-01-100 | Außen Ø: 85,00 | Innen Ø: 70,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0900-01-100 | Außen Ø: 90,00 | Innen Ø: 70,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0900-02-100 | Außen Ø: 90,00 | Innen Ø: 75,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0950-01-100 | Außen Ø: 95,00 | Innen Ø: 75,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 0950-02-100 | Außen Ø: 95,00 | Innen Ø: 80,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 1000-01-100 | Außen Ø: 100,00 | Innen Ø: 80,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 1000-02-100 | Außen Ø: 100,00 | Innen Ø: 85,00 | Nutbreite: 12,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: HK120 1045-01-100 | Außen Ø: 104,50 | Innen Ø: 85,00 | Nutbreite: 14,50 |
Menge:
-
+
|
Bestand: |
Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.
