Kolbendichtung HK105 - Doppeltwirkende Hydraulikdichtung

Bauart – Fünfteilige Bauart: Verschleißfester NBR-Dichtring, zwei Polyesterelastomer-Stützringe und zwei POM-Führungsringe bilden eine sichere Einheit.

Werkstoff – Modifiziertes NBR: Hochverschleißfester Acryl-Nitril-Kautschuk mit niedrigem Druckverformungsrest und hoher Zugfestigkeit.

Druckverhalten – Schwerlast bis 700 bar: Drei dynamische Dichtlippen sorgen für sichere Abdichtung auch bei höchsten Drücken und im Niederdruckbereich.

Belastung – Stoß- und Querkräfte: Nimmt Stoßdrücke und Querbelastungen auf; die Winkelführungsringe leiten Querkräfte gezielt ab.

Führung – Formschlüssige Anbindung: Stütz- und Führungsringe sind formschlüssig verbunden – das verhindert ein Verdrehen des Dichtteils.

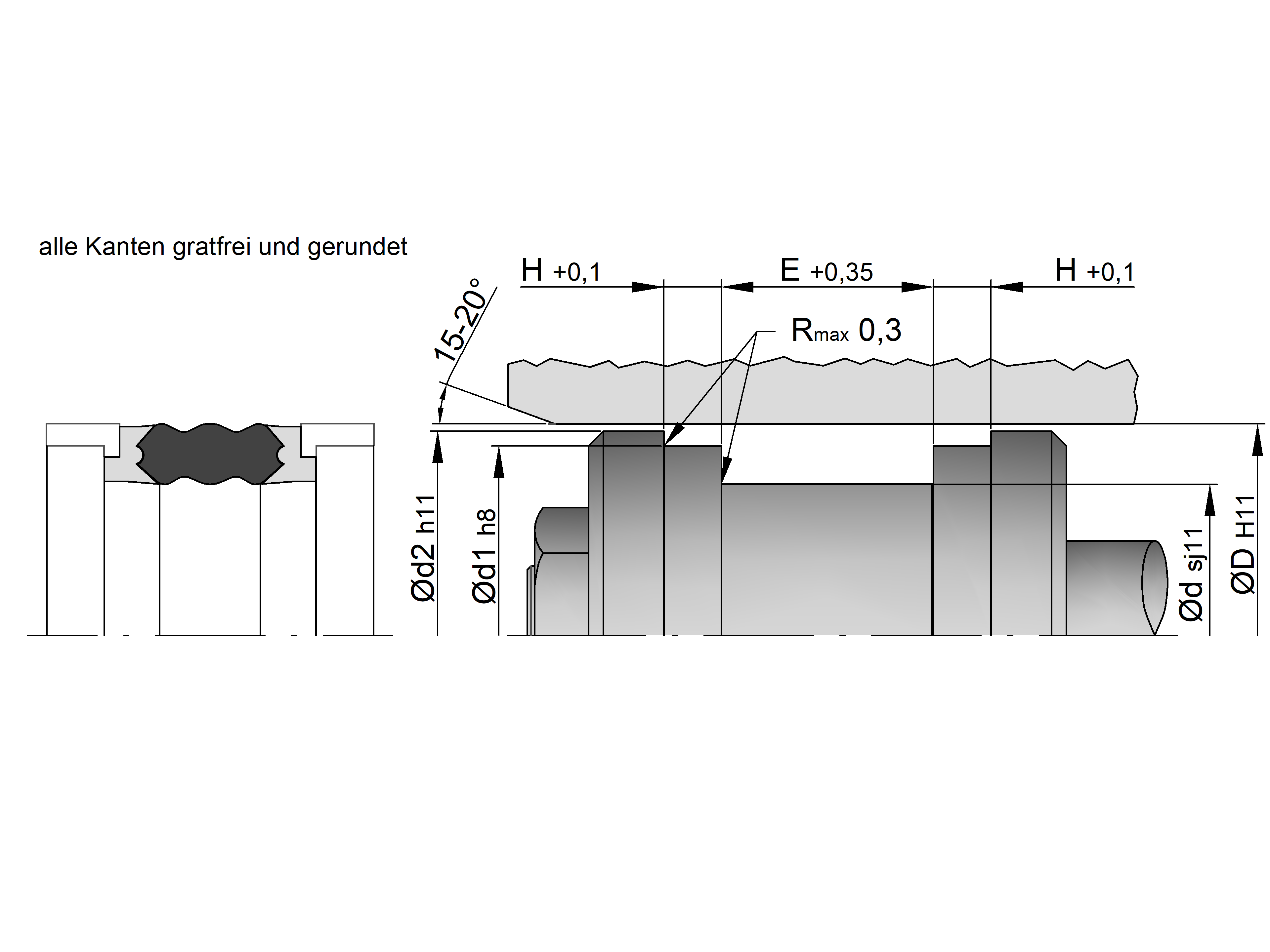

Einbau – Geteilter Kolben: Für die Montage in geteilte Kolben ausgelegt; gesplittete Sonderausführung für einteilige Kolben auf Anfrage.

Anwendung – Mobilkran & Bergbau: Bewährt bei Mobilkranen und Vorschubzylindern im Bergbau unter schwersten Einsatzbedingungen.

Variante – FPM auf Anfrage: Die geführten Abmessungen lassen sich auf Anfrage auch in FPM realisieren.

Winkelführungsringe (Teil A)
Werkstoff: gefülltes Polyamid ( POM)
Die konstruktive Gestaltung ermöglicht die optimale Überleitung auftretender Querkräfte. Axiale Entlastungsnuten sichern eine kurze Ansprechzeit der Dichtung bei schnelleren Lastwechseln. Die spezielle Werkstoffauslegung gewährleistet eine hohe Druckstandfestigkeit bei thermischer Wechselbeanspruchung. Die engen Ringtoleranzen ergeben eine bessere Kolbenführung und optimieren die Funktion der Dichtung. Die Kolbendichtung Typ HK 105 ist eine sehr sichere Abdichtung für schwere und schwerste Bedingungen. Sie hat sich insbesondere im Mobilkranbereich sowie bei Vorschubzylindern im Bergbau bewährt. Die Dichtung kann in Sonderausführung auch auf ungeteilte Kolben montiert werden.

Elastomerdichtteil (Teil B)
Werkstoff: NBR
Das kräftige Dichtelement aus hochverschleißfestem Acryl-Nitril-Kautschuk (NBR) zeichnet sich durch einen sehr niedrigen Druckverformungsrest sowie hohe Zugfestigkeit aus. Das Verhältnis von axialer Länge zu radialer Breite ist so gewählt, daß ein Umkippen des NBR-Dichtteils nicht mehr möglich ist. Die drei Dichtlippen auf der dynamischen Seite gewährleisten eine optimale Abdichtung sowie ein günstiges Reibungsverhalten auch bei höchsten Drücken. Selbst bei langen Standzeiten wird ein Verkleben der Dichtung durch das sogenannte Schmiermittelreservoir verhindert und ein günstiger Reibungswert erzielt.

Stützringe (Teil C)
Werkstoff: Polyesterelastomer
Die formschlüssige Auslegung der Stützringe sowohl zum Dichtteil als auch zu den Führungsringen hin ergibt eine optimale Wirkungsweise der mehrteiligen Kolbendichtung. Selbst bei einer axialen Bewegung der Teile untereinander ist durch die spezielle Ausführung ein Verschieben nicht möglich. Darüber hinaus schützen sie die NBR-Dichtung sowohl gegen Schmutz als auch gegen eventuell auftretende Dieseleffekte.

Max. Druck – 700 bar: Bis 70 MPa in der Standardausführung. Richtwert für den Dauerbetrieb – bei Stoßdruck nicht gleichzeitig mit der Geschwindigkeit voll ausnutzen.

Temperaturbereich – –30 °C bis +110 °C: Für die modifizierte NBR-Ausführung. Eine FPM-Variante erweitert den oberen Bereich auf Anfrage.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): HLP, HLP-D und HLPD nach DIN 51524 – das Standardeinsatzgebiet des modifizierten NBR-Dichtteils.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Standardausführung einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Anspruchsvolle Medien: Für höhere Temperaturen oder chemisch anspruchsvolle Fluide bitte eine FPM-Ausführung anfragen – Eignung prüfen wir im Einzelfall.
