Kolbendichtung HK106 - Doppeltwirkende Kompaktdichtung

Bauart – Dreiteilige Bauart: Verbund-Elastomerteil mit Gewebeverstärkung und zwei POM-Führungsringe bilden eine kompakte Einheit.

Werkstoff – NBR gewebeverstärkt: Die Werkstoffpaarung NBR mit Gewebearmierung auf der dynamischen Seite verhindert Spaltextrusion weitgehend.

Druckverhalten – Doppeltwirkend bis 400 bar: Kräftige radiale Vorspannung erlaubt größere Toleranzen und sichere Abdichtung in beide Richtungen.

Lauf – Reduzierte Reibung: Die Gewebearmierung speichert Druckmedium und senkt das Reibungsverhalten – mit Notlaufeigenschaft.

Belastung – Stoß und Schwingung: Nimmt Stoßdrücke und Schwingungen auf und bleibt dabei formstabil in der Nut.

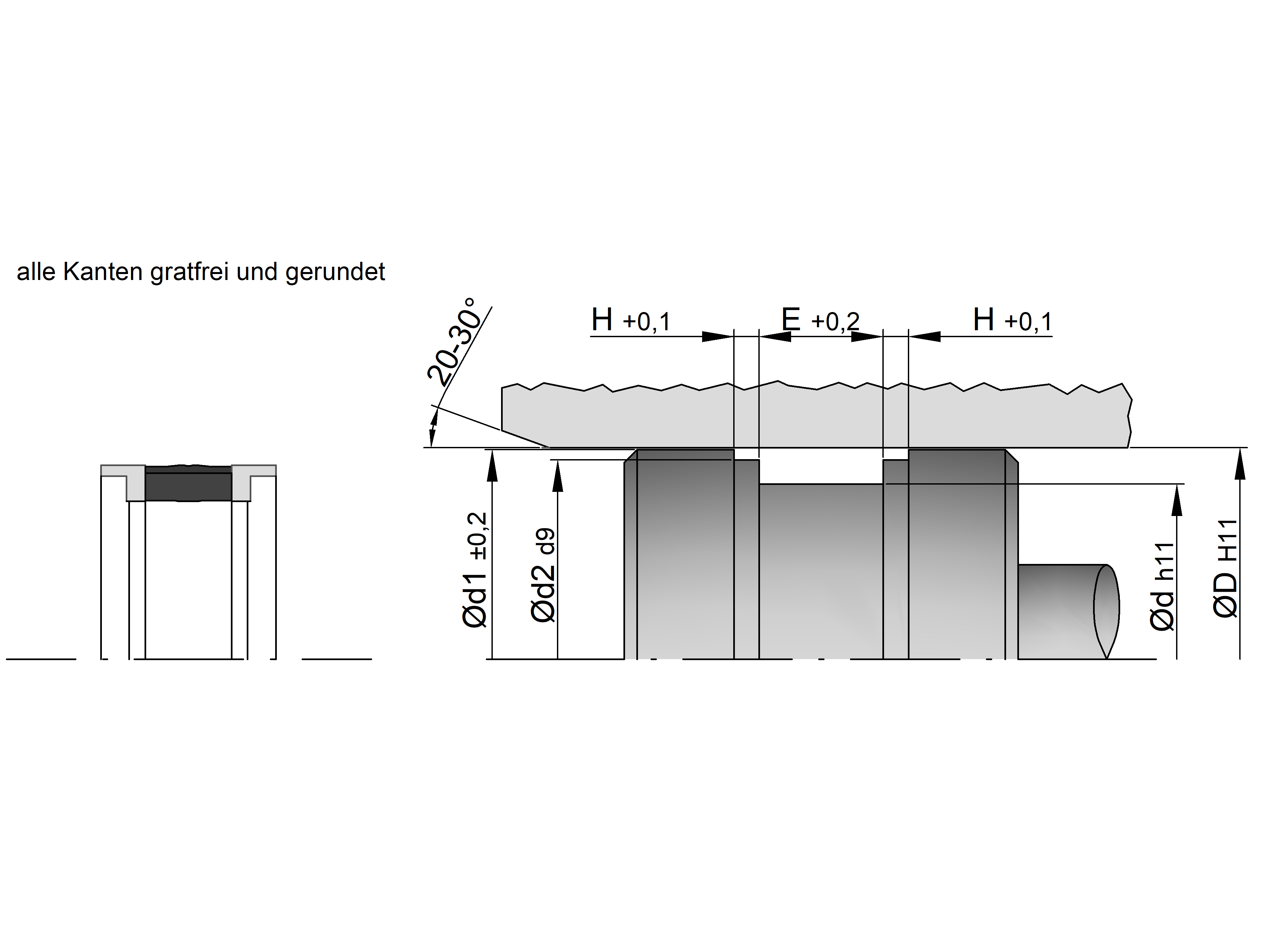

Einbau – Einteiliger Kolben: Für die Montage in einteilige Kolben geeignet – ohne geteilte Kolbenkonstruktion.

Bauraum – Kurze Baulänge: Platzsparende axiale Baulänge für kompakte Hydraulikzylinder mit knappem Bauraum.

Variante – FPM auf Anfrage: Die HK106 lässt sich auf Anfrage auch in FPM realisieren.

Max. Druck – 400 bar: Bis 40 MPa in der Standardausführung. Richtwert für den Dauerbetrieb – bei erschwerten Bedingungen nicht gleichzeitig mit der Geschwindigkeit voll ausnutzen.

Temperaturbereich – –30 °C bis +110 °C: Für die NBR-Gewebekombination. Eine FPM-Variante erweitert den oberen Bereich auf Anfrage.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): HLP, HLP-D und HLPD nach DIN 51524 – das Standardeinsatzgebiet der NBR-Gewebekombination.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Standardausführung einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Anspruchsvolle Medien: Für höhere Temperaturen oder chemisch anspruchsvolle Fluide bitte eine FPM-Ausführung anfragen – Eignung prüfen wir im Einzelfall.
