Kolbendichtung HK110 – Doppeltwirkend in Gummi-Gewebe-Ausführung

Bauart – Dreiteilige Bauart: Verbund-Elastomerteil mit Gewebeverstärkung und zwei POM-Führungsringe in traditioneller Gummi-Gewebe-Ausführung.

Werkstoff – Modifiziertes NBR: Das modifizierte NBR sorgt für große Abriebfestigkeit und damit für längere Standzeiten.

Bauraum – Kurze Baulängen: Kompakte axiale Baulänge für Hydraulikzylinder mit knappem Bauraum.

Führung – Formschlüssige Verbindung: Dichtteil und beidseitige Führungsringe sind formschlüssig verbunden – das sichert eine stabile Führung.

Lauf – Geringe Stick-Slip-Neigung: Der Gewebeanteil auf der dynamischen Seite sorgt für gleichmäßigen Lauf bei langsamen Bewegungen.

Belastung – Stoß und Schwingung: Nimmt Stoßdrücke und Schwingungen gut auf – ausgelegt bis zu äußerst schweren Belastungen.

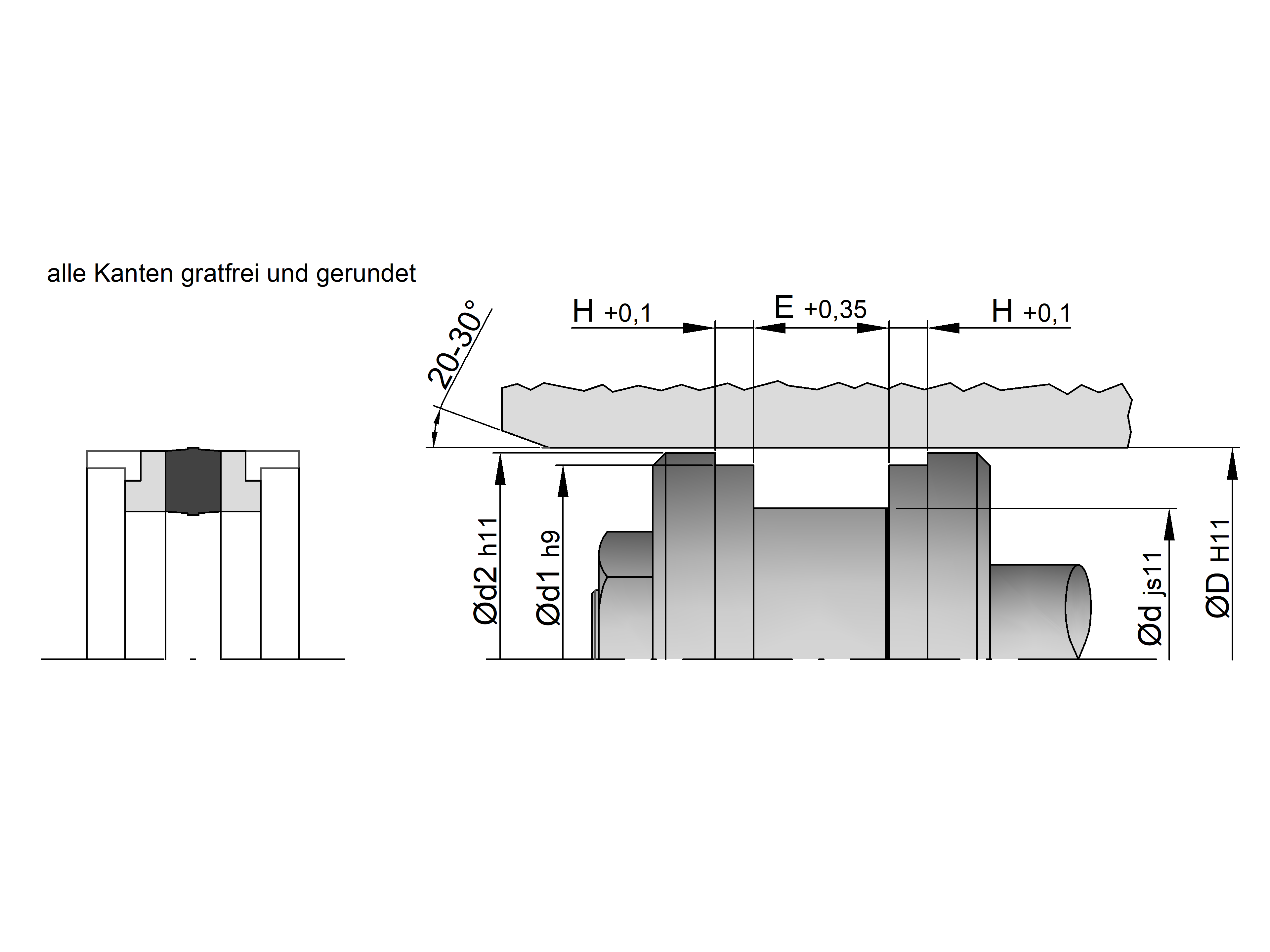

Einbau – Geteilter Kolben: Für die Montage in geteilte Kolbenkonstruktionen ausgelegt.

Variante – FPM auf Anfrage: Die geführten Abmessungen lassen sich auf Anfrage auch in FPM realisieren.

Die Einhaltung der angegebenen Oberflächengüte der Lauffläche ist entscheidend für die Standzeit der HK110 – eine zu raue Lauffläche erhöht den Verschleiß des Dichtteils.

Max. Druck – 500 bar: Bis 50 MPa in der Standardausführung. Richtwert für den Dauerbetrieb – bei Stoßdruck nicht gleichzeitig mit der Geschwindigkeit voll ausnutzen.

Temperaturbereich – –30 °C bis +110 °C: Für die NBR-Gewebekombination. Eine FPM-Variante erweitert den oberen Bereich auf Anfrage.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): HLP, HLP-D und HLPD nach DIN 51524 – das Standardeinsatzgebiet der NBR-Gewebekombination.

HFA / HFB / HFC Flüssigkeiten: Schwer entflammbare Druckmedien und Emulsionen – mit der NBR-Standardausführung einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.

Bio-Öle: Umweltschonende Druckflüssigkeiten – die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Anspruchsvolle Medien: Für höhere Temperaturen oder chemisch anspruchsvolle Fluide bitte eine FPM-Ausführung anfragen – Eignung prüfen wir im Einzelfall.
