Kolbendichtung PK121 – für doppeltwirkende Pneumatikzylinder
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PK121 ist eine doppeltwirkende Kolbendichtung für pneumatische Zylinder mit
symmetrischem, federförmigem Profil. Sie wird standardmäßig aus NBR 80 Sh A gefertigt und ist
auf Anfrage in FKM 75 Sh A lieferbar.
Durch ihre kurze axiale Länge eignet sie sich für
kurzbauende Zylinder und – sofern die Abmessungen es zulassen – für pneumatische Ventile.
Alle
Abmessungen von Ø 12 bis Ø 125 mm finden Sie in der Abmessungstabelle weiter unten.
Wirkungsweise – Doppeltwirkend: Dichtet beide Bewegungsrichtungen des Kolbens ab und ist für pneumatisch doppeltwirkende Zylinder konzipiert.
Bauform – Symmetrisches Profil: Das symmetrische Profil verhindert Einbaufehler – die Dichtung kann nicht falsch herum montiert werden.
Bauraum – Kurze axiale Länge: Die geringe Bauhöhe begünstigt kurzbauende Zylinder und spart Einbauraum im Kolben.
Profil – Federförmige Geometrie: Das federförmige Profil gewährleistet hohe Anpassungsfähigkeit im System auch bei niedrigem Druck.
Werkstoff – NBR 80 Sh A: Standardwerkstoff NBR 80 Sh A; auf Anfrage in FKM 75 Sh A für höhere Temperaturen und beständigere Medienanforderungen.
Einsatz – Auch für Ventile: Sofern die Abmessungen es zulassen, ist die Verwendung in pneumatischen Ventilen möglich.
Verfügbarkeit – Ø 12 bis Ø 125 mm: Standardabmessungen ab Lager nach Verfügbarkeit; weitere Größen auf Anfrage.

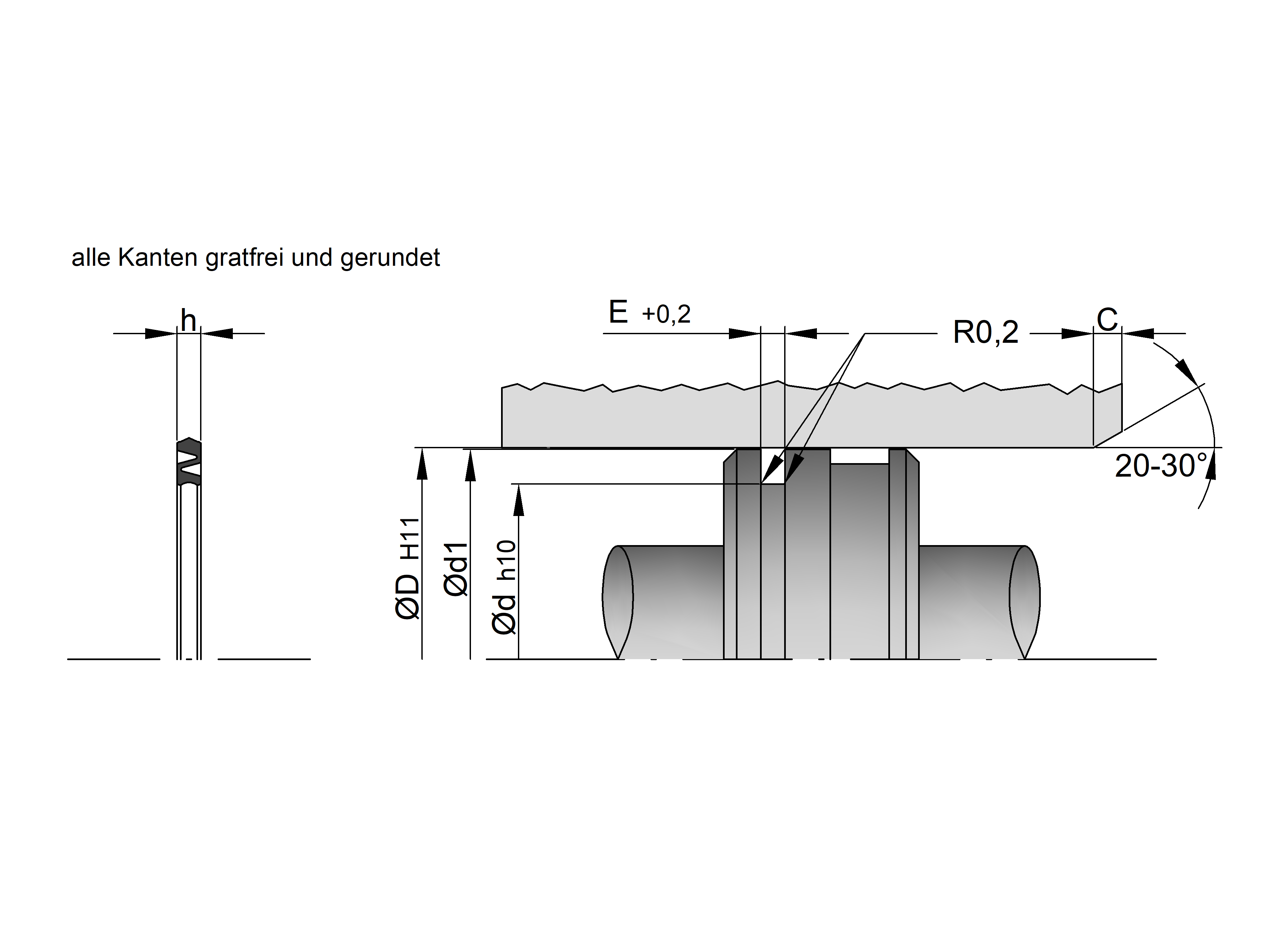

| Bohrungsdurchmesser Ø [mm] | Einführfase C [mm] |
|---|---|
| < 25 | 2,5 |
| 25 – 60 | 3,0 |
| 61 – 100 | 4,0 |
| 101 – 180 | 5,0 |
| 181 – 300 | 6,0 |
| > 300 | 7,5 |
| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz relativ zur Referenzlinie Cref 5 %). Die Einhaltung der Oberflächengüte und das Brechen scharfkantiger Ecken und Grate im Einbauraum sind entscheidend für die Standzeit – zu raue Laufflächen erhöhen den Verschleiß.
Max. Druck – 1,2 MPa (12 bar): Betriebsdruck der PK121 im pneumatischen Einsatz. Es handelt sich um einen Richtwert unter Standardbedingungen – bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Bedingungen sollte der Druck nicht gleichzeitig mit der maximalen Geschwindigkeit ausgenutzt werden.
Temperaturbereich – –30 °C bis +100 °C (NBR): Werkstoffabhängig: NBR von –30 °C bis +100 °C, FKM-Variante von –15 °C bis +150 °C. Wählen Sie den Werkstoff passend zur Betriebstemperatur.
Geschwindigkeit – < 1 m/s: Maximale Geschwindigkeit der hin- und hergehenden Bewegung. Sie setzt eine ausreichende Schmierung über Montagefettung oder geölte Druckluft sowie die Einhaltung der angegebenen Oberflächengüte der Lauffläche voraus, da beides Reibung und Verschleiß bestimmt.
Druckluft (geölt): Geölte Druckluft ist das Standardeinsatzgebiet der pneumatischen Kolbendichtung. Der dünne Ölfilm hält die Dichtkante geschmiert, senkt die Reibung und verlängert die Standzeit – besonders bei hohen Schaltzahlen und Dauerbetrieb.
Druckluft (getrocknet, nach Montagefettung): Auch in getrockneter Druckluft einsetzbar, sofern die Dichtung bei der Montage gefettet wurde. Bei dauerhaft trockenem Lauf sollten Schmierintervalle und Standzeit im Einzelfall geprüft und gegebenenfalls angepasst werden.
Mineralöle: Mineralöle sind als Betriebs- und Schmiermedium geeignet. Bei stark additivierten Ölen, höheren Temperaturen oder langen Einsatzzeiten ist die Eignung im Einzelfall zu prüfen – wir beraten Sie bei der Werkstoffwahl.
Schmierfette: Schmierfette eignen sich für die Montagefettung und als Dauerschmierung im Dichtbereich. Verträglichkeit mit dem gewählten Werkstoff (NBR, FKM oder PU) bei aggressiven Grundölen oder Additiven vorab abstimmen.
