Kolbendichtung PK111 – Für pneumatische Kurzhubzylinder
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PK111 ist eine Kolbendichtung aus Polyurethan (PU) für pneumatische
Kurzhubzylinder mit kleinen Durchmessern. Ihr Führungselement ist in die Dichtung integriert,
sodass Dichtfunktion und Führung in einem Bauteil vereint sind. Spezielle Nuten nehmen
Schmierfett auf und verbessern die Gleiteigenschaften.
Zur Positionserkennung des Kolbens
lässt sich ein Magnet unter der Dichtung anbringen. Ausgelegt ist die Kolbendichtung PK111 für
Betriebsdrücke bis 20 bar (2 MPa). Die Abmessungen von Ø 8 bis Ø 25 mm finden Sie in der
Abmessungstabelle weiter unten.
Bauart – Integriertes Führungselement: Dichtfunktion und Führung in einem Bauteil – das Führungselement ist in die PK111 integriert.
Anwendung – Kurzhubzylinder: Konzipiert für pneumatische Kurzhubzylinder mit kleinen Durchmessern.
Werkstoff – Polyurethan (PU): Gefertigt aus PU (Schlüssel 255 = PU 90 Shore A, 250 = PU 85 Shore A).
Schmierung – Schmierfett-Nuten: Spezielle Nuten nehmen Schmierfett auf und verbessern die Gleiteigenschaften.
Sensorik – Magnetaufnahme: Zur Positionserkennung des Kolbens kann ein Magnet unter der Dichtung angebracht werden.
Bauraum – Kleine Durchmesser: Auf den Durchmesserbereich Ø 8 bis Ø 25 mm ausgelegt.
Druck – Bis 20 bar: Ausgelegt für pneumatische Betriebsdrücke bis 2 MPa (20 bar).
Verfügbarkeit – Sondergrößen möglich: Weitere Abmessungen lassen sich auf Anfrage realisieren.
| Oberflächen | Rz | Ra |
|---|---|---|
| Laufflächen | 2,0 µm | 0,3 µm |
| Nutgrund | 4,0 µm | 0,8 µm |
| Nutflanken | 8,0 µm | 1,8 µm |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PK111; der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

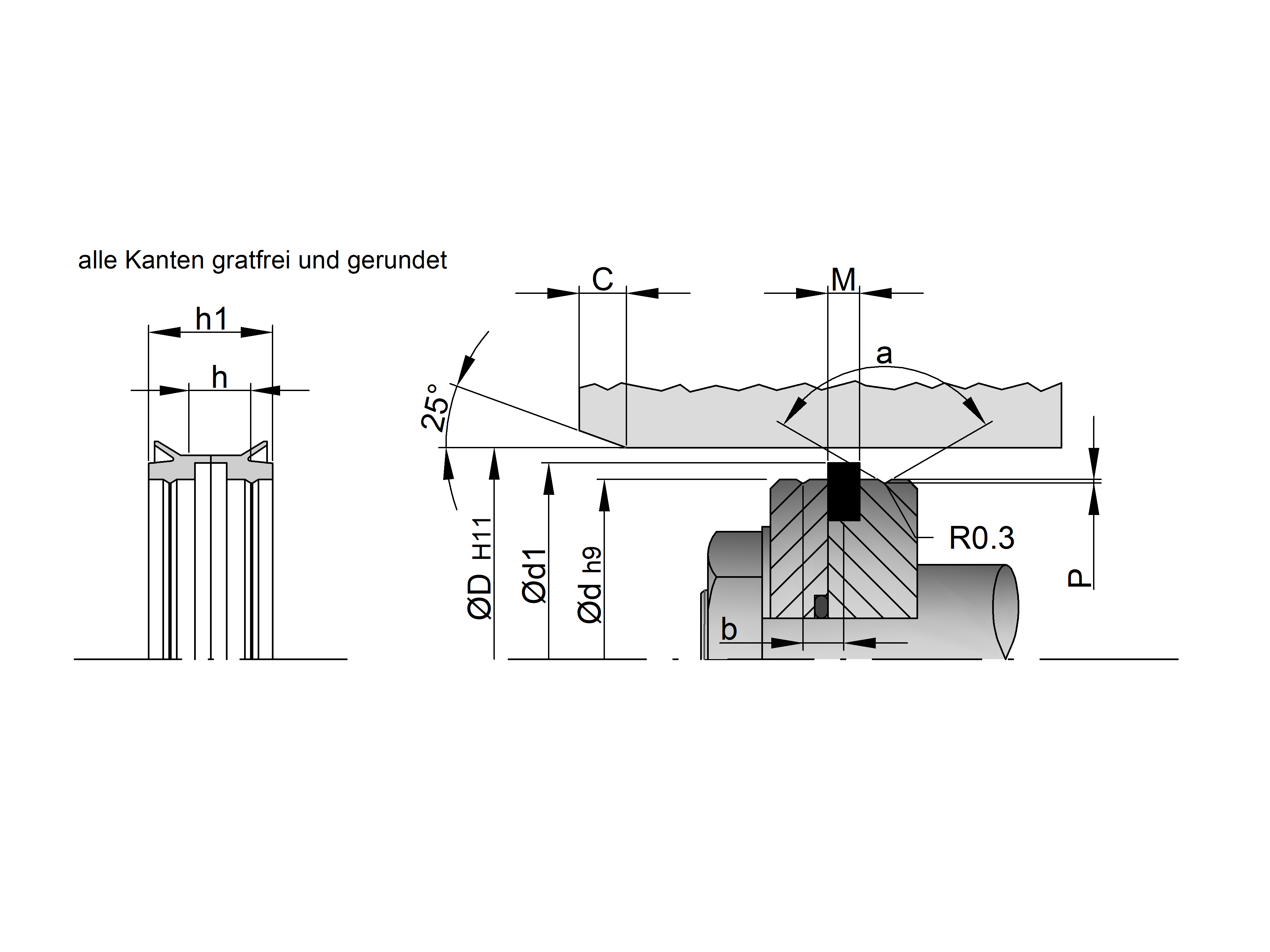

Hinweis: Das Datenblatt nennt keinen Durchmesserspiel-Wert je Druckstufe, sondern Einführfasen-Maße C nach Durchmesser (Ø < 25 mm ® 2,5 mm; 25–60 ® 3,0; 61–100 ® 4,0; 101–180 ® 5,0; 181–300 ® 6,0; > 300 ® 7,5).
Max. Druck – 20 bar (2 MPa): Richtwert für pneumatische Anwendungen. Die Einsatzgrenzen sind Richtwerte und sollten bei stoßweisem Betrieb nicht gleichzeitig ausgenutzt werden.
Temperaturbereich – –40 °C bis +90 °C: Für die Polyurethan-Ausführung. Bei großer Einschaltdauer oder erschwerten Betriebsbedingungen Werte nicht gleichzeitig ausnutzen.
Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (geölt oder ungeölt): Getrocknete Druckluft nach Montagefettung oder geölte Druckluft – das Standardeinsatzgebiet der Polyurethan-Ausführung in der Pneumatik.
Mineralöle: Mineralölbasische Schmierstoffe zur Schmierung der Lauffläche – geeignet mit der PU-Ausführung; bei aggressiven Additiven Eignung im Einzelfall prüfen.
Schmierfett: Montage- und Betriebsfette verbessern die Gleiteigenschaften – bewährt mit Polyurethan; Verträglichkeit des Fetttyps im Einzelfall prüfen.
