Kolbendichtung PK120 – Doppeltwirkend & symmetrisch
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PK120 ist eine doppeltwirkende Kolbendichtung aus Polyurethan (PU) für
pneumatische Zylinder. Ihr symmetrisches Profil vermeidet Fehler bei der Montage, die kurze
axiale Baulänge begünstigt kurzbauende Zylinder. Das federförmige Profil sorgt für hohe
Flexibilität im System auch bei niedrigem Druck.
Sofern es die Abmessungen erlauben, ist ein
Einsatz in pneumatischen Ventilen möglich. Ausgelegt ist die Kolbendichtung PK120 für
Betriebsdrücke bis 20 bar (2 MPa).
Die Abmessungen von Ø 12 bis Ø 100 mm finden Sie in der
Abmessungstabelle weiter unten.
Wirkungsweise – Doppeltwirkend: Konzipiert für pneumatisch doppeltwirkende Zylinder.
Profil – Symmetrisch: Das symmetrische Profil vermeidet Fehler bei der Montage – kein Verwechseln der Einbaurichtung.
Bauraum – Kurze Baulänge: Die kurze axiale Länge begünstigt kurzbauende Zylinder.
Lauf – Federförmiges Profil: Das federförmige Profil sorgt für hohe Flexibilität im System auch bei niedrigem Druck.
Anwendung – Auch für Ventile: Sofern es die Abmessungen erlauben, ist ein Einsatz in pneumatischen Ventilen möglich.
Werkstoff – Polyurethan (PU): Gefertigt aus PU (Schlüssel 255 = PU 90 Shore A, 250 = PU 85 Shore A).
Druck – Bis 20 bar: Ausgelegt für pneumatische Betriebsdrücke bis 2 MPa (20 bar).
Abmessungen – Ø 12 bis Ø 100 mm: Standardabmessungen von Ø 12 bis Ø 100 mm in mehreren Maßvarianten.
| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PK120; der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

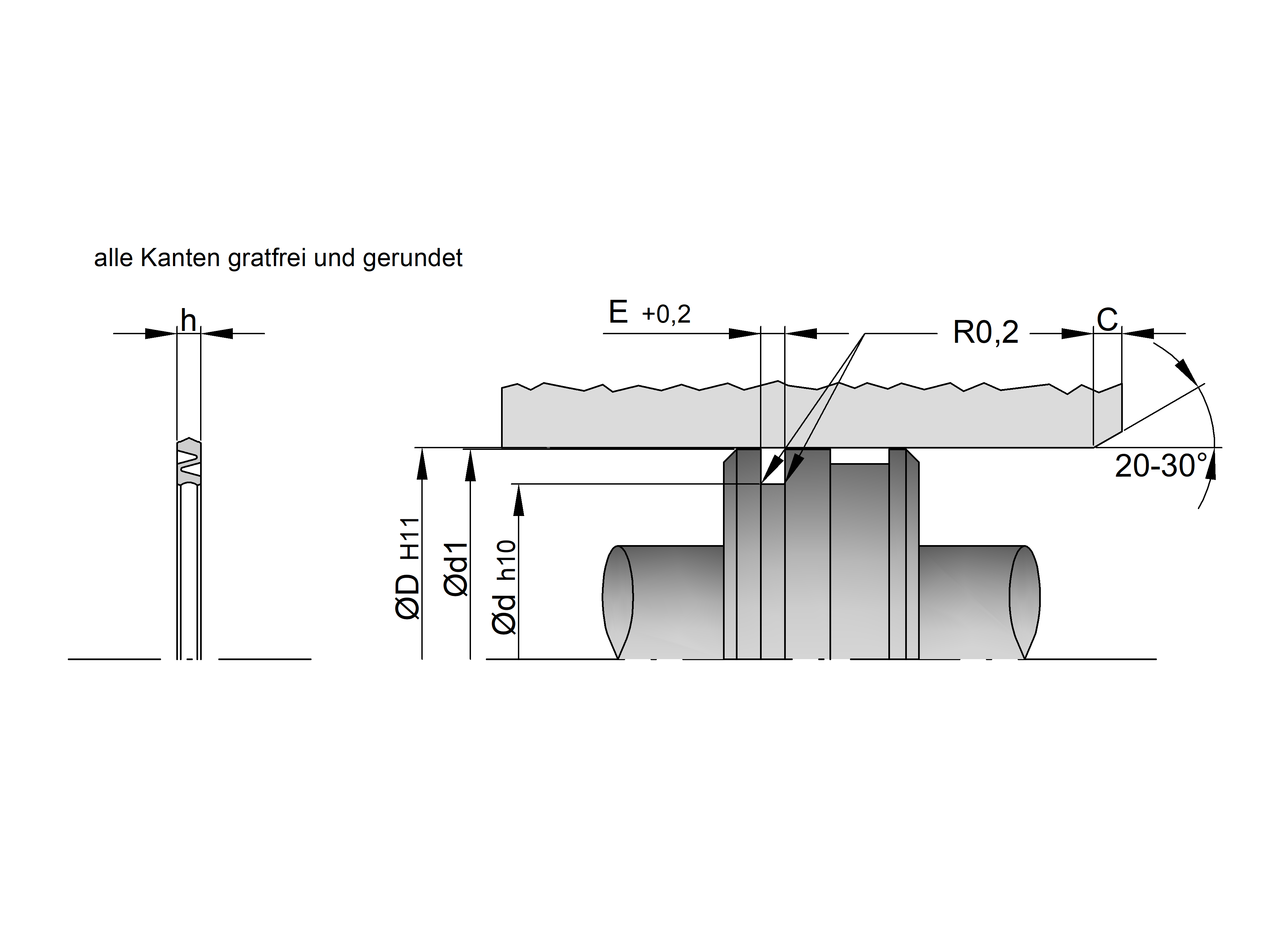

Hinweis: Das Datenblatt nennt keinen Durchmesserspiel-Wert je Druckstufe, sondern Einführfasen-Maße C nach Durchmesser (Ø < 25 mm ® 2,5 mm; 25–60 ® 3,0; 61–100 ® 4,0; 101–180 ® 5,0; 181–300 ® 6,0; > 300 ® 7,5).
Max. Druck – 20 bar (2 MPa): Richtwert für pneumatische Anwendungen. Die Einsatzgrenzen sind Richtwerte und sollten bei stoßweisem Betrieb nicht gleichzeitig ausgenutzt werden.
Temperaturbereich – –40 °C bis +90 °C: Für die Polyurethan-Ausführung. Bei großer Einschaltdauer oder erschwerten Betriebsbedingungen Werte nicht gleichzeitig ausnutzen.
Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (geölt oder ungeölt): Getrocknete Druckluft nach Montagefettung oder geölte Druckluft – das Standardeinsatzgebiet der Polyurethan-Ausführung in der Pneumatik.
Mineralöle: Mineralölbasische Schmierstoffe zur Schmierung der Lauffläche – geeignet mit der PU-Ausführung; bei aggressiven Additiven Eignung im Einzelfall prüfen.
Schmierfett: Montage- und Betriebsfette verbessern die Gleiteigenschaften – bewährt mit Polyurethan; Verträglichkeit des Fetttyps im Einzelfall prüfen.
