Kolbendichtung PK100 – Einfachwirkend

Wirkungsweise – Einfachwirkend: Entwickelt für pneumatische Zylinder; bei doppeltwirkenden Zylindern werden zwei PK100 „Rücken an Rücken“ verbaut.

Werkstoff – Polyurethan (PU): Gefertigt aus PU (Schlüssel 255 = PU 90 Shore A, 250 = PU 85 Shore A) mit guter Abriebfestigkeit.

Lauf – Spezielle Lippengeometrie: Die Lippengeometrie reduziert den Abrieb und sorgt für ausreichende Schmierung der Dichtkante.

Bauraum – Kompakte Bauweise: Kompakte Bauform mit hoher Werkstoffflexibilität für beengte Einbausituationen.

Einbau – Geschlossene Nut: Die flexible PU-Basis erleichtert die Montage in geschlossene Nuten.

Druck – Bis 20 bar: Ausgelegt für pneumatische Betriebsdrücke bis 2 MPa (20 bar).

Abmessungen – Ø 6 bis Ø 250 mm: Standardabmessungen über einen großen Durchmesserbereich in zahlreichen Maßvarianten.

Verfügbarkeit – Sondergrößen möglich: Weitere Abmessungen lassen sich auf Anfrage realisieren.

Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PK100; der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

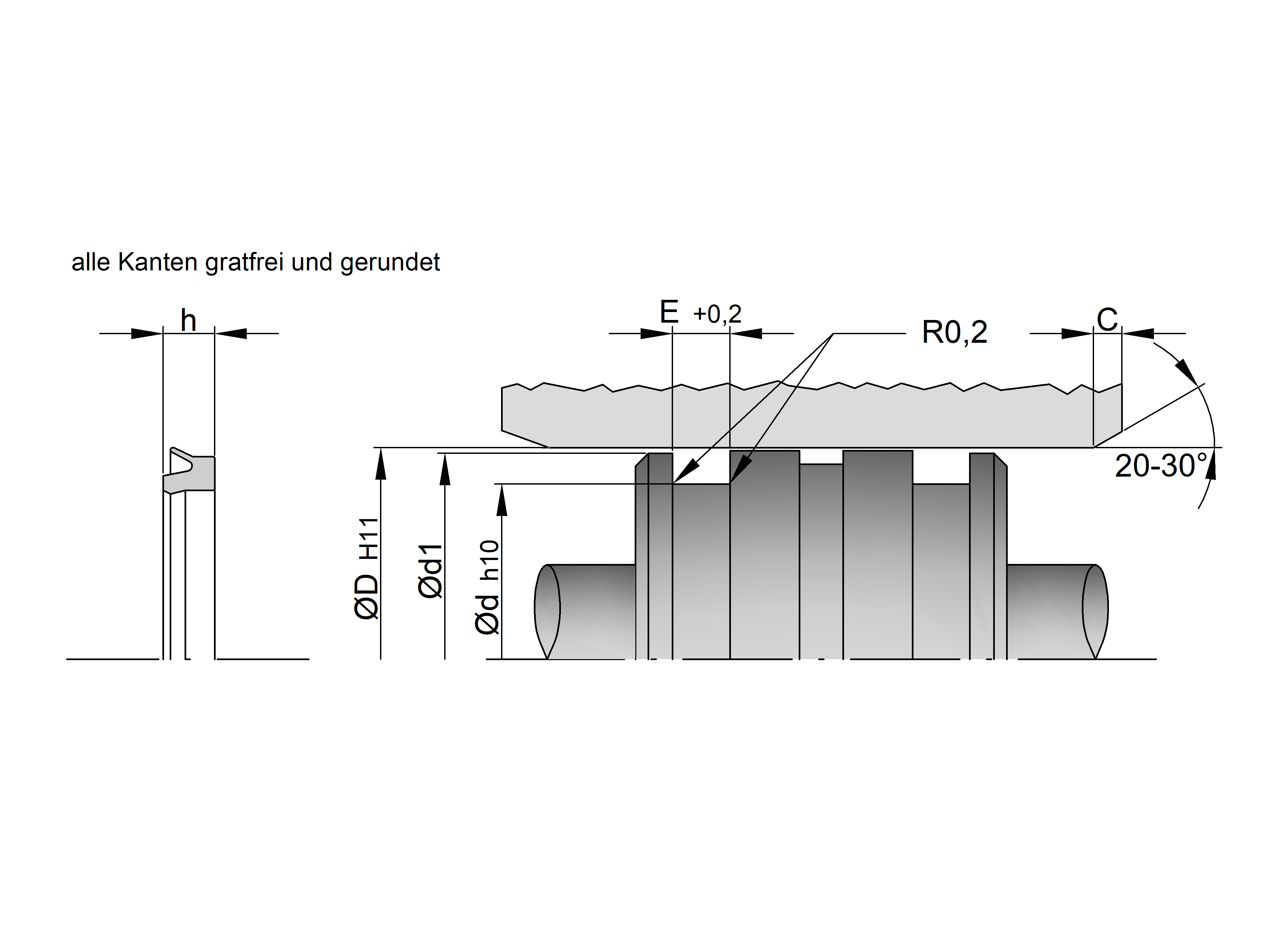

Hinweis: Das Datenblatt nennt keinen Durchmesserspiel-Wert je Druckstufe, sondern Einführfasen-Maße C nach Durchmesser (Ø < 25 mm ® 2,5 mm; 25–60 ® 3,0; 61–100 ® 4,0; 101–180 ® 5,0; 181–300 ® 6,0; > 300 ® 7,5).

Max. Druck – 20 bar (2 MPa): Richtwert für pneumatische Anwendungen. Die Einsatzgrenzen sind Richtwerte und sollten bei stoßweisem Betrieb nicht gleichzeitig ausgenutzt werden.

Temperaturbereich – –40 °C bis +90 °C: Für die Polyurethan-Ausführung. Bei großer Einschaltdauer oder erschwerten Betriebsbedingungen Werte nicht gleichzeitig ausnutzen.

Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckluft (geölt oder ungeölt): Getrocknete Druckluft nach Montagefettung oder geölte Druckluft – das Standardeinsatzgebiet der Polyurethan-Ausführung in der Pneumatik.

Mineralöle: Mineralölbasische Schmierstoffe zur Schmierung der Lauffläche – geeignet mit der PU-Ausführung; bei aggressiven Additiven Eignung im Einzelfall prüfen.

Schmierfett: Montage- und Betriebsfette verbessern die Gleiteigenschaften – bewährt mit Polyurethan; Verträglichkeit des Fetttyps im Einzelfall prüfen.
