Kolbendichtung PK125 – Reibungsarme PU-Dichtung
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PK125 ist eine Kolbendichtung für pneumatisch doppeltwirkende Zylinder; der
Einsatz in einfachwirkenden Zylindern ist ebenfalls möglich. Sie wird aus Polyurethan (PU 85
Sh A) gefertigt und erzeugt durch ihr Profil eine sehr geringe Reibung.
Bei
Druckbeaufschlagung dichtet das Profil axial und radial ab, ohne Stick-Slip-Effekt beim
Anfahren oder bei der Hin- und Herbewegung.
Alle Abmessungen von Ø 20 bis Ø 125 mm finden Sie
in der Abmessungstabelle weiter unten.
Wirkungsweise – Doppeltwirkend: Konzipiert für pneumatisch doppeltwirkende Zylinder; der Einsatz in einfachwirkenden Zylindern ist ebenfalls möglich.
Werkstoff – Polyurethan PU 85 Sh A: Verschleißfester Polyurethan-Werkstoff (Schlüssel 250) für längere Standzeiten im pneumatischen Dauerbetrieb.
Reibung – Sehr geringe Reibung: Das Profil der PK125 erzeugt eine sehr geringe Reibung und begünstigt damit einen leichtgängigen Kolbenlauf.
Dichtwirkung – Axial und radial: Bei Druckbeaufschlagung dichtet das Profil sowohl axial als auch radial zuverlässig ab.
Lauf – Kein Stick-Slip: Weder beim Anfahren noch bei der Hin- und Herbewegung tritt ein Stick-Slip-Effekt auf.
Standzeit – Reduzierter Verschleiß: Durch das besondere Design ist der Verschleiß gegenüber einfachen Profilen deutlich reduziert.
Verfügbarkeit – Ø 20 bis Ø 125 mm: Standardabmessungen ab Lager nach Verfügbarkeit; weitere Größen auf Anfrage.

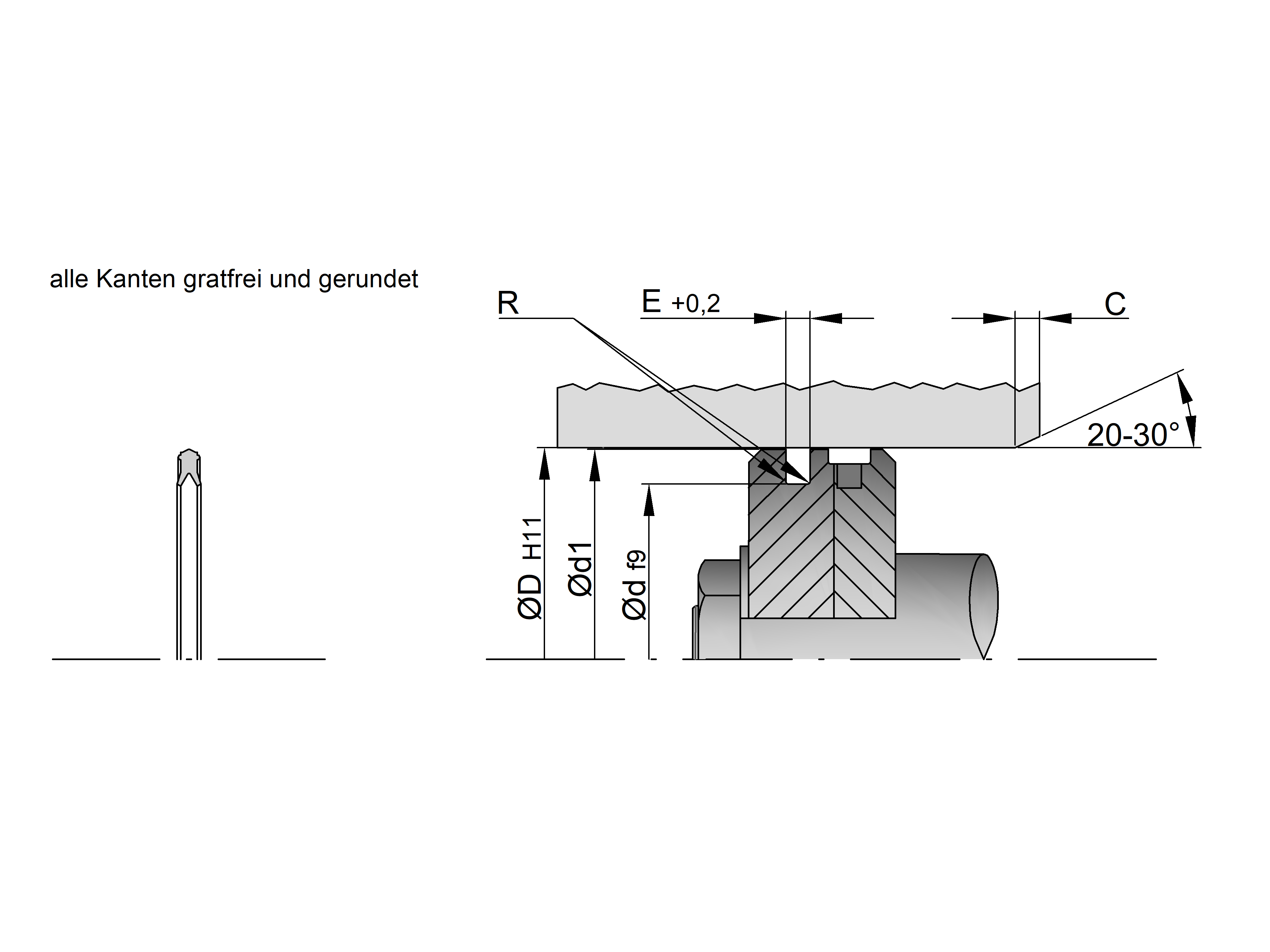

| Bohrungsdurchmesser Ø [mm] | Einführfase C [mm] |
|---|---|
| < 25 | 2,5 |
| 25 – 60 | 3,0 |
| 61 – 100 | 4,0 |
| 101 – 180 | 5,0 |
| 181 – 300 | 6,0 |
| > 300 | 7,5 |
| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz relativ zur Referenzlinie Cref 5 %). Die Einhaltung der Oberflächengüte und das Brechen scharfkantiger Ecken und Grate im Einbauraum sind entscheidend für die Standzeit – zu raue Laufflächen erhöhen den Verschleiß.
Max. Druck – 2 MPa (20 bar): Betriebsdruck der PK125 im pneumatischen Einsatz. Es handelt sich um einen Richtwert unter Standardbedingungen – bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Bedingungen sollte der Druck nicht gleichzeitig mit der maximalen Geschwindigkeit ausgenutzt werden.
Temperaturbereich – –40 °C bis +90 °C: Gilt für den Polyurethan-Werkstoff (PU 85 Sh A). Halten Sie die Temperaturgrenzen ein, da Polyurethan bei dauerhaft höheren Temperaturen an Beständigkeit verliert.
Geschwindigkeit – < 1 m/s: Maximale Geschwindigkeit der hin- und hergehenden Bewegung. Sie setzt eine ausreichende Schmierung über Montagefettung oder geölte Druckluft sowie die Einhaltung der angegebenen Oberflächengüte der Lauffläche voraus, da beides Reibung und Verschleiß bestimmt.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (geölt): Geölte Druckluft ist das Standardeinsatzgebiet der pneumatischen Kolbendichtung. Der dünne Ölfilm hält die Dichtkante geschmiert, senkt die Reibung und verlängert die Standzeit – besonders bei hohen Schaltzahlen und Dauerbetrieb.
Druckluft (getrocknet, nach Montagefettung): Auch in getrockneter Druckluft einsetzbar, sofern die Dichtung bei der Montage gefettet wurde. Bei dauerhaft trockenem Lauf sollten Schmierintervalle und Standzeit im Einzelfall geprüft und gegebenenfalls angepasst werden.
Mineralöle: Mineralöle sind als Betriebs- und Schmiermedium geeignet. Bei stark additivierten Ölen, höheren Temperaturen oder langen Einsatzzeiten ist die Eignung im Einzelfall zu prüfen – wir beraten Sie bei der Werkstoffwahl.
Schmierfette: Schmierfette eignen sich für die Montagefettung und als Dauerschmierung im Dichtbereich. Verträglichkeit mit dem gewählten Werkstoff (NBR, FKM oder PU) bei aggressiven Grundölen oder Additiven vorab abstimmen.
