Komplettkolben PK115 – Doppeltwirkend mit Magnet
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PK115 ist ein Komplettkolben für pneumatisch doppeltwirkende Zylinder. Die
Baugruppe vereint eine Kolbendichtung aus Polyurethan (PU), Kolbenelemente aus Aluminium,
einen magnetischen Plastoferrit-Ring, einen Kolbenführungsring und einen O-Ring.
Der
integrierte Magnet ermöglicht die Positionsabfrage des Kolbens, das zentrale Führungselement
zentriert den Kolben im Zylinderrohr. Spezielle Nuten nehmen Schmierfett auf. Ausgelegt ist
der Komplettkolben PK115 für Betriebsdrücke bis 20 bar (2 MPa).
Die Abmessungen von Ø 32 bis Ø
100 mm finden Sie in der Abmessungstabelle weiter unten.
Wirkungsweise – Doppeltwirkend: Konzipiert für pneumatisch doppeltwirkende Zylinder.
Bauart – Komplettkolben: Baugruppe aus PU-Kolbendichtung, Aluminium-Kolbenelementen, Magnetring, Führungsring und O-Ring.
Werkstoff – PU-Kolbendichtung: Die Kolbendichtung besteht aus Polyurethan (Schlüssel 255 = PU 90 Shore A, 250 = PU 85 Shore A).
Sensorik – Integrierter Magnet: Ein magnetischer Plastoferrit-Ring ermöglicht die Positionsabfrage des Kolbens.
Führung – Zentrales Führungselement: Der Kolbenführungsring zentriert den Kolben präzise im Zylinderrohr.
Schmierung – Schmierfett-Nuten: Spezielle Nuten lagern Schmierfett ein und verbessern die Gleiteigenschaften.
Druck – Bis 20 bar: Ausgelegt für pneumatische Betriebsdrücke bis 2 MPa (20 bar).
Abmessungen – Ø 32 bis Ø 100 mm: Standardabmessungen von Ø 32 bis Ø 100 mm in mehreren Maßvarianten.
| Oberflächen | Rz | Ra |
|---|---|---|
| Laufflächen | 2,0 µm | 0,3 µm |
| Nutgrund | 4,0 µm | 0,8 µm |
| Nutflanken | 8,0 µm | 1,8 µm |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PK115; der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

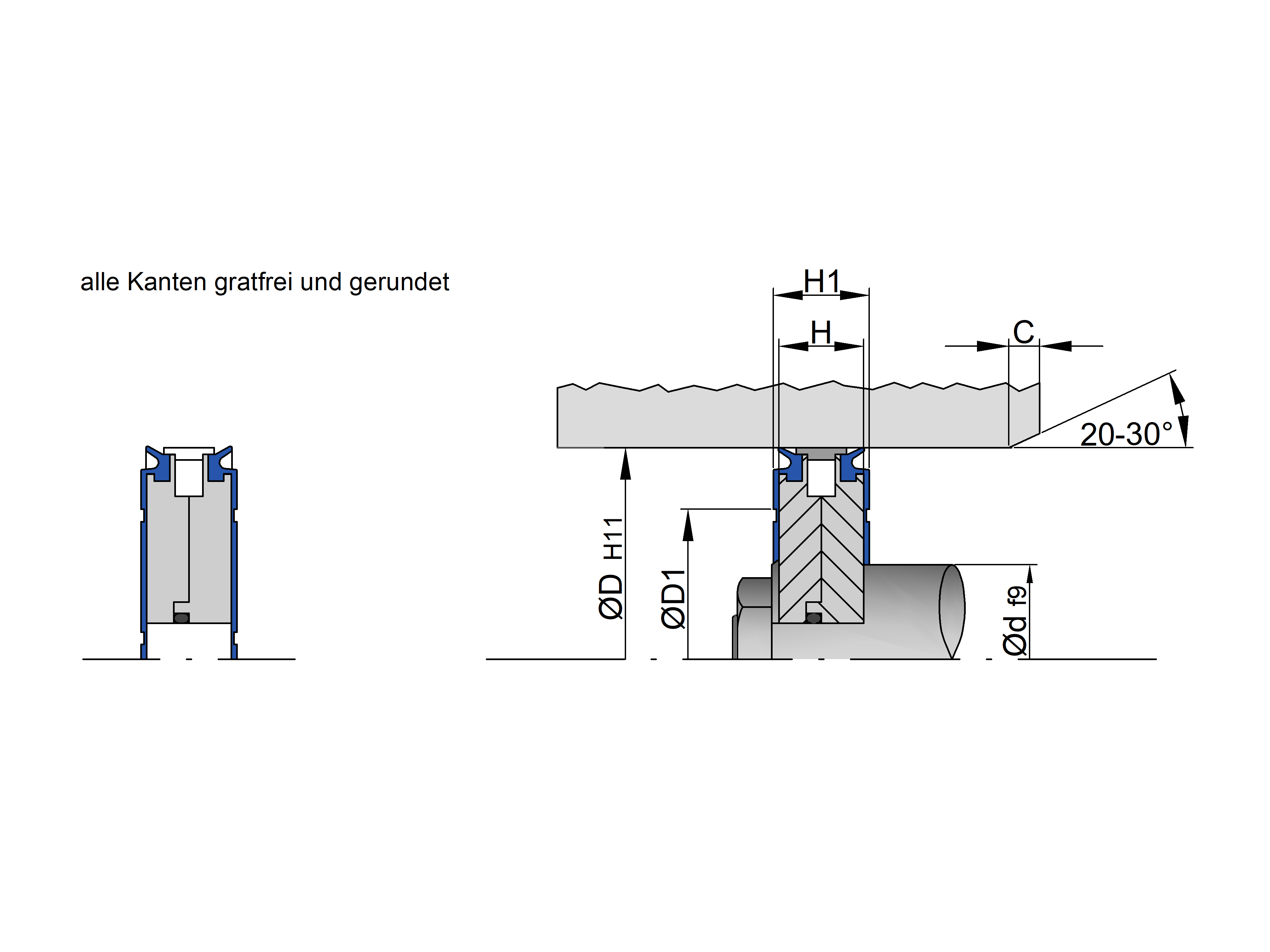

Hinweis: Das Datenblatt nennt keinen Durchmesserspiel-Wert je Druckstufe, sondern Einführfasen-Maße C nach Durchmesser (Ø < 25 mm ® 2,5 mm; 25–60 ® 3,0; 61–100 ® 4,0; 101–180 ® 5,0; 181–300 ® 6,0; > 300 ® 7,5).
Max. Druck – 20 bar (2 MPa): Richtwert für pneumatische Anwendungen. Die Einsatzgrenzen sind Richtwerte und sollten bei stoßweisem Betrieb nicht gleichzeitig ausgenutzt werden.
Temperaturbereich – –40 °C bis +90 °C: Für die Polyurethan-Ausführung. Bei großer Einschaltdauer oder erschwerten Betriebsbedingungen Werte nicht gleichzeitig ausnutzen.
Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die vorgegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (geölt oder ungeölt): Getrocknete Druckluft nach Montagefettung oder geölte Druckluft – das Standardeinsatzgebiet der Polyurethan-Ausführung in der Pneumatik.
Mineralöle: Mineralölbasische Schmierstoffe zur Schmierung der Lauffläche – geeignet mit der PU-Ausführung; bei aggressiven Additiven Eignung im Einzelfall prüfen.
Schmierfett: Montage- und Betriebsfette verbessern die Gleiteigenschaften – bewährt mit Polyurethan; Verträglichkeit des Fetttyps im Einzelfall prüfen.
