Kolbendichtung HK146 – Doppeltwirkend mit Rechteckring

Bauart – Zweiteilige Bauart: Ein Polyurethan-Profildichtring und ein Rechteckring werden als kombinierte Einheit verbaut und decken durch die doppeltwirkende Geometrie beide Bewegungsrichtungen des Kolbens ab.

Lauf – Schmiernut: Eine Schmiernut an der Dichtgeometrie senkt die Reibung an der dynamischen Dichtfläche und sorgt für einen gleichmäßigen, ruckfreien Lauf des Kolbens.

Dichtverhalten – Dynamisch und statisch dicht: Beste dynamische und statische Dichtheit über den gesamten ausgelegten Druckbereich bis 400 bar bei mittleren Belastungen in der Hydraulik.

Werkstoff – Große Abriebfestigkeit: Hohe Abriebfestigkeit und lange Standzeiten durch die modifizierte Polyurethan-Mischung, auch bei häufigen Lastwechseln und längerer Einschaltdauer.

Werkstoff – Niedriger Compression Set: Niedriger Compression Set und großer Elastizitätsmodul sichern die Rückstellkraft des Dichtrings und damit eine dauerhaft sichere Anlage an der Dichtfläche.

Einbau – Einteiliger Kolben: Einfache Montage bei einteiligem Kolben mit geringer Beschädigungsgefahr beim Einbau, da der Dichtring nicht stark gedehnt werden muss.

Lauf – MoS2-Einlagerung: In die dynamische Dichtfläche eingelagertes Molybdändisulfid (MoS2) verbessert die Gleiteigenschaften zusätzlich und reduziert Verschleiß beim Anlauf.

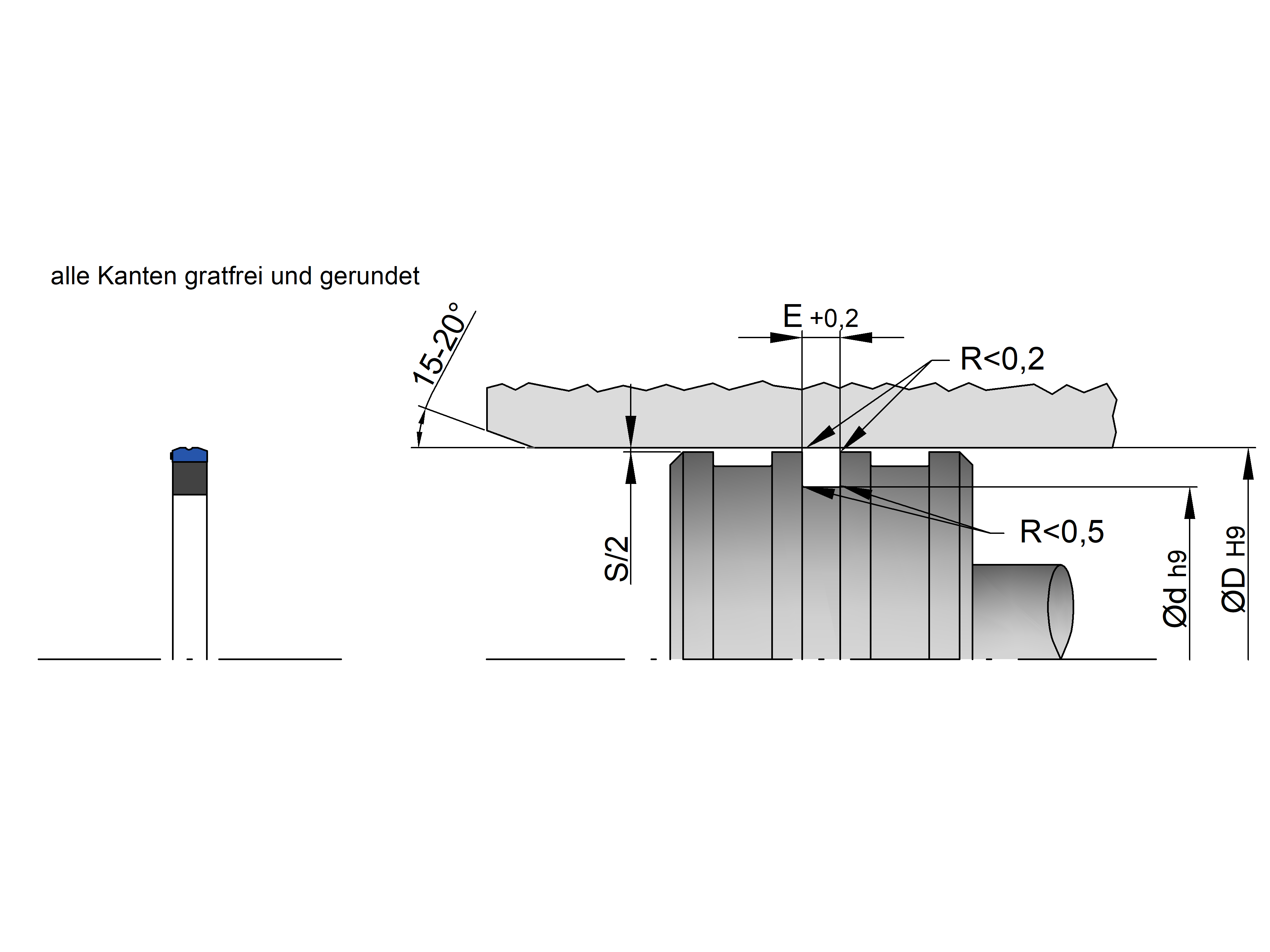

Abmessung – ISO-7425-Einbauräume: Umfangreiche Abmessungsreihe von Ø 40 bis Ø 320 mm; ein Teil der Größen entspricht Einbauräumen nach ISO 7425.

Max. Druck – 400 bar: 40 MPa in zweiteiliger Bauart mit Polyurethan-Profildichtring und Rechteckring. Richtwert für mittlere Belastungen im Dauerbetrieb.

Temperaturbereich – –35 °C bis +110 °C: Bezogen auf den Polyurethan-Werkstoff. Bei dauerhaft hohen Temperaturen Eignung im Einzelfall prüfen.

Geschwindigkeit – 0,8 m/s: Hin- und hergehende Bewegung. Schmiernut und MoS2-Einlagerung unterstützen den gleichmäßigen Lauf.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Druckflüssigkeiten (Mineralöl): Druckflüssigkeiten auf Mineralölbasis sind das Standardeinsatzgebiet der Polyurethan-Ausführung der HK146.

Bio-Öle: Bio-Öle sind auf Anfrage möglich; die Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.

Schwerentflammbare Flüssigkeiten: Schwerentflammbare Flüssigkeiten sind auf Anfrage möglich – die Eignung ist von Konzentration und Temperatur abhängig und im Einzelfall zu prüfen.
