Kolbendichtung HK160 200 – Doppeltwirkend mit PU-Profilring

Bauart – Dreiteilige Bauart: PU-Profildichtring, T-förmiges NBR-Vorspannelement und POM-Stützring bilden eine kombinierte Einheit für einteilige Kolben.

Werkstoff – Standardpolyurethan: Der PU-Profildichtring ist abriebfest und formstabil – eine wirtschaftliche Alternative zum PTFE/Bronze-Hochleistungswerkstoff.

Wirkungsweise – Doppeltwirkend: Dichtet beide Bewegungsrichtungen im Hydraulikzylinder ab – in der Druckklasse bis 400 bar.

Anwendung – Leichte bis mittlere Anwendungen: Ausgelegt für leichte bis mittlere Anwendungsfälle; für schwerste Bedingungen empfiehlt sich die Variante 55N.

Lauf – Gute Gleiteigenschaften: Hervorragende Gleiteigenschaften gewährleisten geringe Reibung und gute dynamische wie statische Dichtheit.

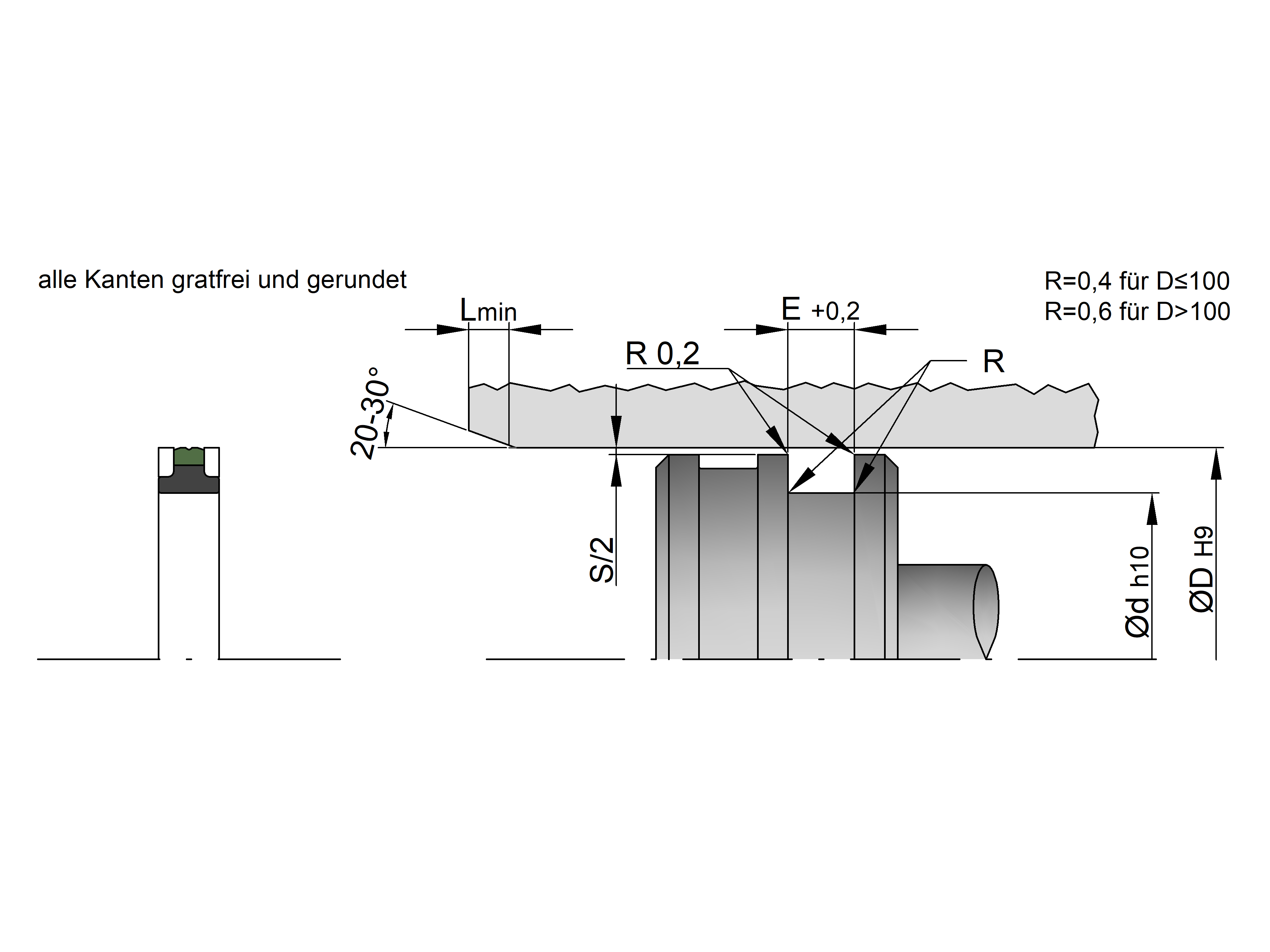

Einbau – Geringer Einbauraum: Günstige Nutgeometrie bei geringem Einbauraum, abgestimmt auf internationale Standardeinbauräume wie ISO 5597.

Variante – 55N als Hochleistung: Für höhere Drücke bis 500 bar und Geschwindigkeiten bis 1,5 m/s steht die PTFE/Bronze-Variante 55N bereit.

Stützring – POM-Stützring: Der Polyacetal-Stützring schützt den PU-Profildichtring vor Spaltextrusion und hält Schmutzpartikel fern.

Stützring (TeilA)
Der aus einem Polyacetal hergestellte Stützring soll den Profildichtring vor Spaltextrusion schützen, sowie eventuell vorhandene Schmutzpartikel vom Dichtring fernhalten.

Profildichtring (Teil B)
Der rechteckig ausgeführte Profildichtring wird aus dem seit Jahren bewährten PTFE/Bronze Compound hergestellt. Er zeichnet sich besonders durch sehr hohe Abriebfestigkeit, Formstabilität sowie sehr gute Gleiteigenschaften aus.
Diese Eigenschaften prädestinieren diesen Werkstoff für Anforderungen der Schwer- und Baumaschinenindustrie. Für sogenannte leichte bis mittlere Anwendungsfälle bieten wir zusätzlich zu diesem Hochleistungswerkstoff einen Profildichtring aus unserem Standardpolyurethan an.

Vorspannelement (Teil C)
Das T-förmige NBR-Vorspannelement gewährleistet über den gesamten Druckbereich eine zuverlässige radiale Anpressung des Profildichtringes. Für Anwendungen mit erweiterten Temperaturbereichen sind weitere Werkstoffe verfügbar,

Max. Druck – 400 bar: PU-Ausführung 200. Richtwert für Dauerbetrieb – für höhere Drücke bis 500 bar ist die PTFE/Bronze-Variante 55N vorgesehen.

Temperaturbereich – –35 °C bis +110 °C: Für die PU-Variante 200 mit NBR-Vorspannelement. Werkstoffabhängig – oberhalb dieses Bereichs PTFE/Bronze-Varianten 55N/55H wählen.

Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Für höhere Geschwindigkeiten bis 1,5 m/s ist die PTFE/Bronze-Variante 55N geeignet.

Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.

Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.

Hydrauliköle (Mineralöl): Druckflüssigkeiten auf Mineralölbasis – das Standardeinsatzgebiet des Polyurethan-Profildichtrings mit NBR-Vorspannelement.

Bio-Öle: Umweltschonende Druckflüssigkeiten – geeignet je nach Additivpaket und Temperatur; Eignung im Einzelfall prüfen.

Schwerentflammbare Medien: Schwerentflammbare Druckflüssigkeiten sind auf Anfrage abgedeckt – bei wasserhaltigen Varianten (HFA/HFC) Werkstoffwahl im Einzelfall klären.

Aggressive oder heiße Medien: Für besonders aggressive Medien, höhere Temperaturen oder abrasive Bedingungen empfiehlt sich die PTFE/Bronze-Variante 55N; Rücksprache empfohlen.
