Kolbendichtung HK135 – Doppeltwirkende Kompaktdichtung
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HK135 ist eine doppeltwirkende Kolbendichtung als dreiteiliger Dichtsatz aus
einem hochverschleißfesten Polyurethan-Dichtelement und zwei Winkelführungsringen zur sicheren
Spaltüberbrückung.

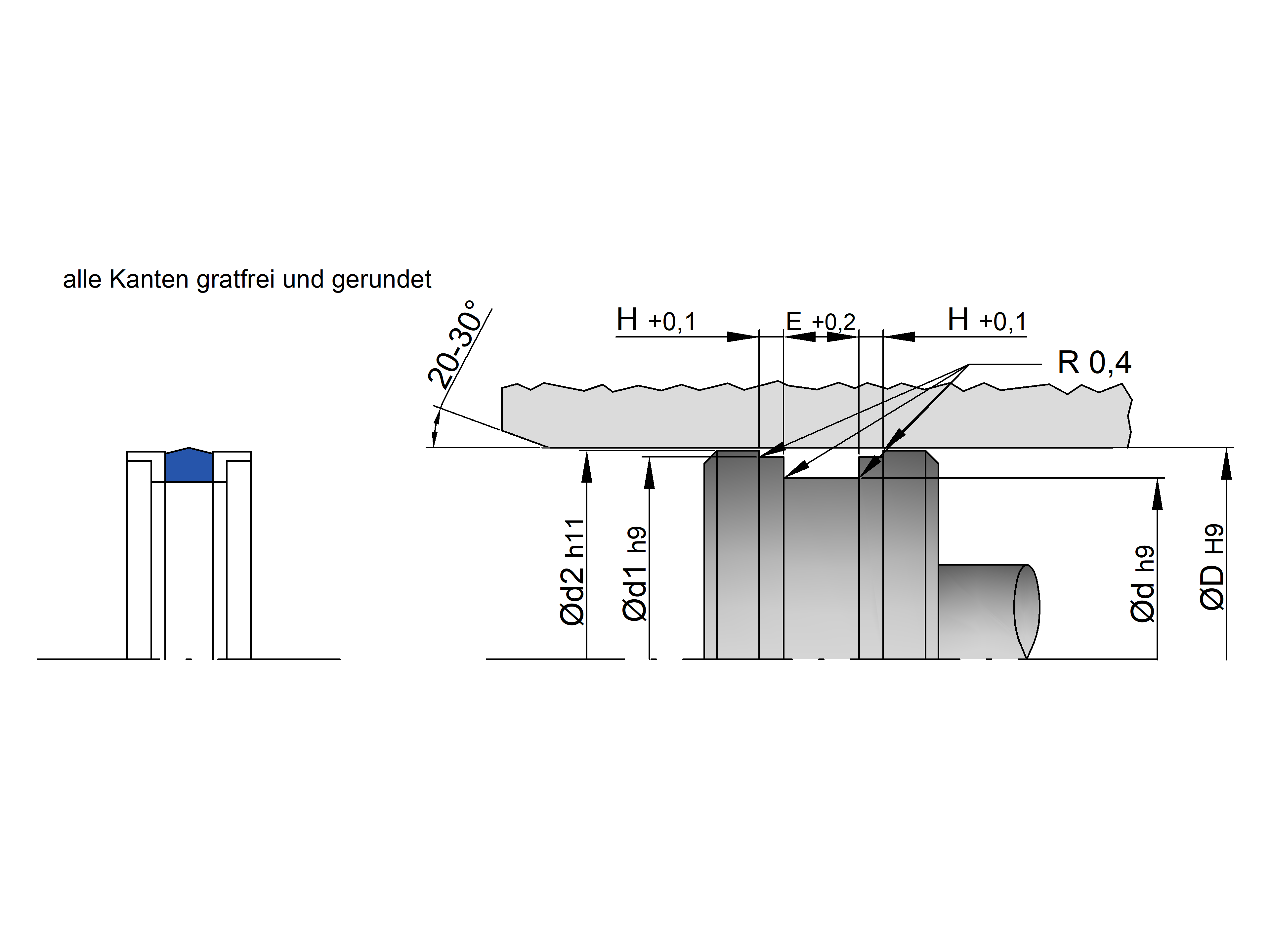

Die kompakte Bauform ist speziell für Einbauräume nach ISO 6547 konzipiert.
Sie dichtet in beide Bewegungsrichtungen ab und arbeitet bei Drücken bis 250 bar und
Geschwindigkeiten bis 0,5 m/s.
Alle 9 Abmessungen von Ø 25 bis Ø 100 mm finden Sie in der
Abmessungstabelle weiter unten.
Wirkungsweise – Doppeltwirkend: Dichtet in beide Bewegungsrichtungen ab und eignet sich damit für doppeltwirkende Hydraulikzylinder.
Bauart – Dreiteiliger Dichtsatz: Ein PU-Dichtelement und zwei Winkelführungsringe bilden einen kompletten Kompaktdichtsatz.
Werkstoff – Hochverschleißfestes PU: Das Dichtelement besteht aus hochverschleißfestem Polyurethan für lange Standzeiten.
Führung – Winkelführungsringe: Zwei Winkelführungsringe übernehmen die Kolbenführung und sorgen für eine sichere Spaltüberbrückung.
Norm – Maßreihe ISO 6547: Die Maßreihe und die kompakte Bauform sind speziell für Einbauräume nach ISO 6547 ausgelegt.
Bauraum – Kompakte Bauform: Die kompakte Bauhöhe spart Platz und eignet sich für beengte Einbausituationen.
Einbau – Schnappmontage: Bei einteiligem Kolben ist eine Schnappmontage möglich; zur Montage empfehlen wir ein Montagewerkzeug.
Verfügbarkeit – 9 Standardgrößen: 9 Standardabmessungen von Ø 25 bis Ø 100 mm; weitere Maße auf Anfrage.
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Lauffläche | 0,4 | 1,6 |
| Nutgrund | 1,6 | 6,3 |
| Nutflanken | 3,2 | 10,0 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der HK135 – eine zu rauhe Lauffläche erhöht den Verschleiß des PU-Dichtelements.
Max. Druck – 250 bar: Bis 25 MPa. Richtwert für Dauerbetrieb – niedriger als bei den 400-bar-Profilen der Reihe, dafür doppeltwirkend und kompakt.
Temperaturbereich – –35 °C bis +110 °C: Für das Polyurethan-Dichtelement. Bei abweichenden Medien Eignung prüfen.
Geschwindigkeit – 0,5 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Hydrauliköle auf Mineralölbasis – das Standardeinsatzgebiet des Polyurethan-Dichtelements der HK135.
Bio-Öle: Umweltschonende Druckflüssigkeiten sind grundsätzlich einsetzbar; Verträglichkeit hängt von Additivpaket und Temperatur ab, Rücksprache empfohlen.
Schwer entflammbare Druckflüssigkeiten: Schwer entflammbare Fluide sind auf Anfrage einsetzbar – Eignung im Einzelfall in Abhängigkeit von Konzentration und Temperatur prüfen.
