Kolbendichtung HK106 - Doppeltwirkende NBR-Kompaktdichtung (mit Einstich)
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HK106 mit Einstich ist die -02-Ausführung der doppeltwirkenden, gewebearmierten
NBR-Kompaktdichtung. Im Aufbau entspricht sie der Standard-HK106 – Verbund-Elastomerteil mit
Gewebeverstärkung und zwei POM-Führungsringe, ausgelegt bis 400 bar.
Der Unterschied liegt

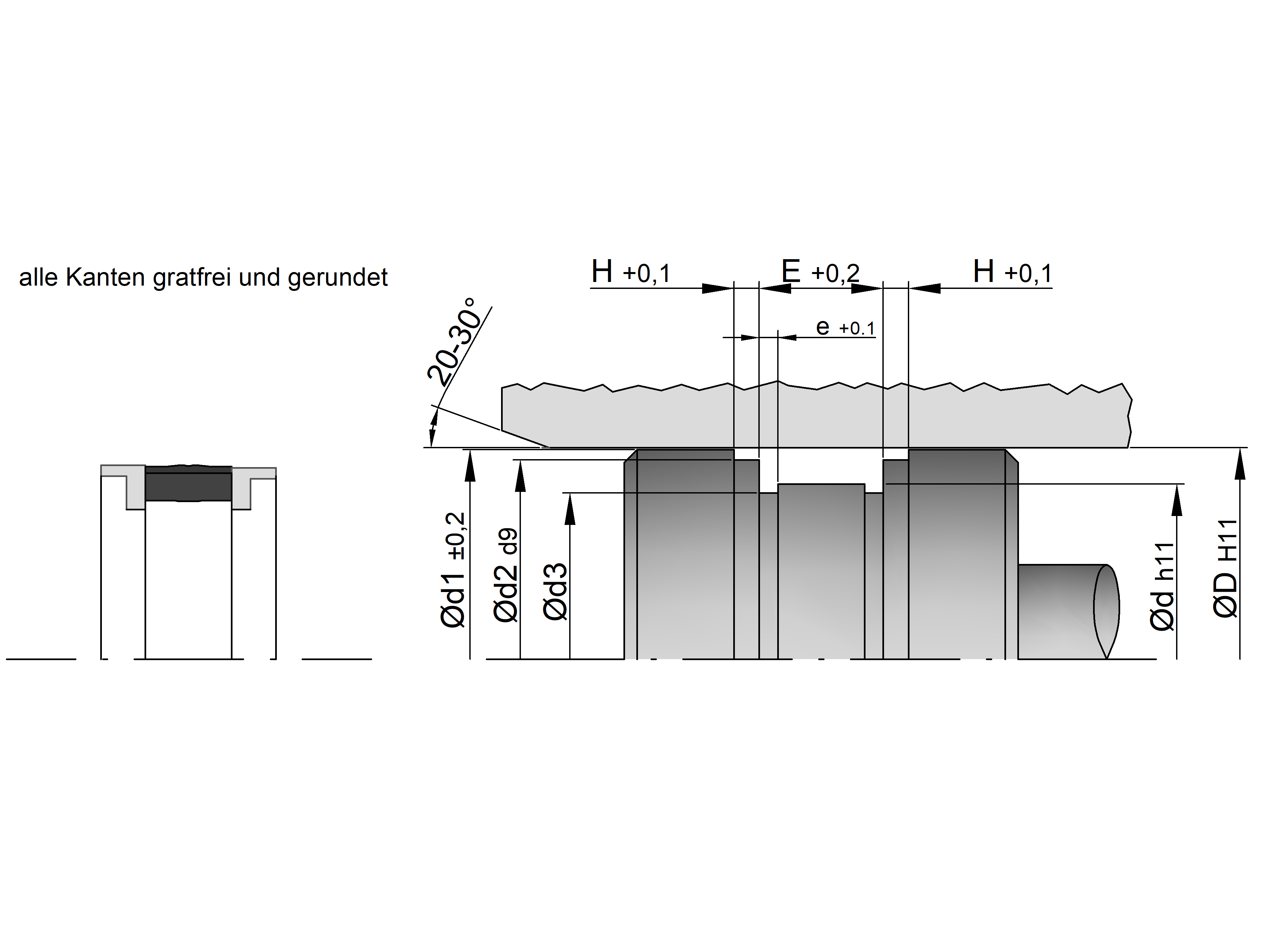

allein in der Einbausituation: Diese Variante ist für Kolben mit zusätzlichem Einstich bestimmt und
über die Zusatzmaße d3 (Einstich-Durchmesser) und e (Einstich-Breite) festgelegt. Die
Abmessungen finden Sie in der Abmessungstabelle weiter unten.
Ausführung – Mit Einstich: Variante für Kolben mit zusätzlichem Einstich – festgelegt über die Einbaumaße d3 und e.
Bauart – Dreiteilige Bauart: Verbund-Elastomerteil mit Gewebeverstärkung, ergänzt um zwei POM-Führungsringe als kompakte Einheit.
Werkstoff – Gewebeverstärktes NBR: Die NBR-Gewebe-Paarung hält größere Toleranzen aus und begrenzt die Spaltextrusion auf der dynamischen Seite.
Druckverhalten – Doppeltwirkend bis 400 bar: Dichtet beide Bewegungsrichtungen ab; die radiale Vorspannung schafft zusätzliche Toleranzreserve.
Lauf – Notlauf & geringe Reibung: Die Gewebearmierung speichert Druckmedium, senkt die Reibung und schafft Notlaufeigenschaften.
Belastung – Stoß & Schwingung: Nimmt Druckspitzen und Schwingungen auf und bleibt dabei formstabil im Einstich.
Einbau – Einteiliger Kolben: Für die Montage in einteilige Kolben geeignet – ohne geteilte Kolbenkonstruktion.
Bauraum – Kompakte Baulänge: Geringe axiale Baulänge für Hydraulikzylinder mit knappem Einbauraum.
Variante – FPM auf Anfrage: Auf Anfrage lässt sich die Einstich-Ausführung auch in FPM umsetzen.
| Oberfläche | Ra [μm] | Rz [μm] |
|---|---|---|
| Laufflächen | 0,4 | 2,2 |
| Bohrung/Nutgrund | 1,6 | 6,0 |
| Nutflanken | 3,2 | 10,0 |
Max. Druck – 400 bar: Bis 40 MPa in der Standardausführung. Richtwert für den Dauerbetrieb – bei erschwerten Bedingungen nicht gleichzeitig mit der Geschwindigkeit voll ausnutzen.
Temperaturbereich – –30 °C bis +110 °C: Für die NBR-Gewebekombination. Eine FPM-Variante erweitert den oberen Bereich auf Anfrage.
Geschwindigkeit – 0,5 m/s: Für die hin- und hergehende Bewegung – bei ausreichender Schmierung und eingehaltener Laufflächengüte.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Hydrauliköle (Mineralöl): Mineralölbasische Hydrauliköle (HLP, HLP-D, HLPD nach DIN 51524) bilden das Haupteinsatzfeld der NBR-Gewebeausführung.
HFA / HFB / HFC Flüssigkeiten: Mit schwer entflammbaren Emulsionen und Lösungen einsetzbar; bei höheren Konzentrationen Eignung im Einzelfall prüfen.
Bio-Öle: Für umweltschonende Ester-Flüssigkeiten geeignet – die Verträglichkeit hängt von Additiv und Temperatur ab, Rücksprache empfohlen.
Anspruchsvolle Medien: Bei hohen Temperaturen oder chemisch fordernden Fluiden eine FPM-Ausführung anfragen – Eignung prüfen wir im Einzelfall.
