Radialwellendichtring HW460 - Form P für Überdruck
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die HW460 ist ein druckbelastbarer Radialwellendichtring der Form P nach DIN 3760 mit gummiummanteltem Metallkäfig, verstärkter Dichtlippe und zusätzlicher Staublippe. Die verstärkte Lippe und der unterstützende Metalleinsatz halten Differenzdrücken stand, bei denen Standard-Wellendichtringe Stützringe benötigen.
Ausgelegt als NBR-Standardausführung, auf Anfrage in FPM oder Silikon. Geeignet für Umfangsgeschwindigkeiten bis 38 m/s. Alle lieferbaren Abmessungen finden Sie in der Abmessungstabelle weiter unten.
Technisches Datenblatt (PDF)Bauart – Form P (Druck): Gummiummantelter Metallkäfig mit verstärkter Dichtlippe für Überdruck und zusätzlicher Staublippe nach DIN 3760.
Druck – Druckbelastbar: Verstärkte Dichtlippe und unterstützender Metalleinsatz nehmen Differenzdrücke auf, bei denen Standardtypen Stützringe benötigen.
Schutz – Zusätzliche Staublippe: Schützt die druckbelastete Hauptdichtlippe zusätzlich vor Staub und Schmutz von außen.
Dichtlippe – Zugfeder-vorgespannt: Eine Zugfeder hält den radialen Anpressdruck der verstärkten Dichtlippe konstant.
Werkstoff – NBR-Standard: Elastomer/Metall-Verbindung mit NBR-Dichtlippe (Werkstoff 100); FPM (120) und Silikon (180) auf Anfrage.
Gehäuse – Stahleinsatz: Metalleinsatz aus kalt gerolltem Stahl (DIN 1624); rostfreier Stahl (V2A/V4A) auf Anfrage für korrosive Umgebungen.
Einbau – Wellenhärte ab 45 HRC: Sichere Funktion bei Wellen ab 45 HRC und Oberfläche Rt 1–4 mm; höhere Geschwindigkeiten erfordern härtere Laufflächen.
Norm – Nach DIN 3760: Standard-Bauform nach DIN 3760, Endkontrolle nach DIN 3761 Teil 4 – überprüfbare, normkonforme Auslegung.

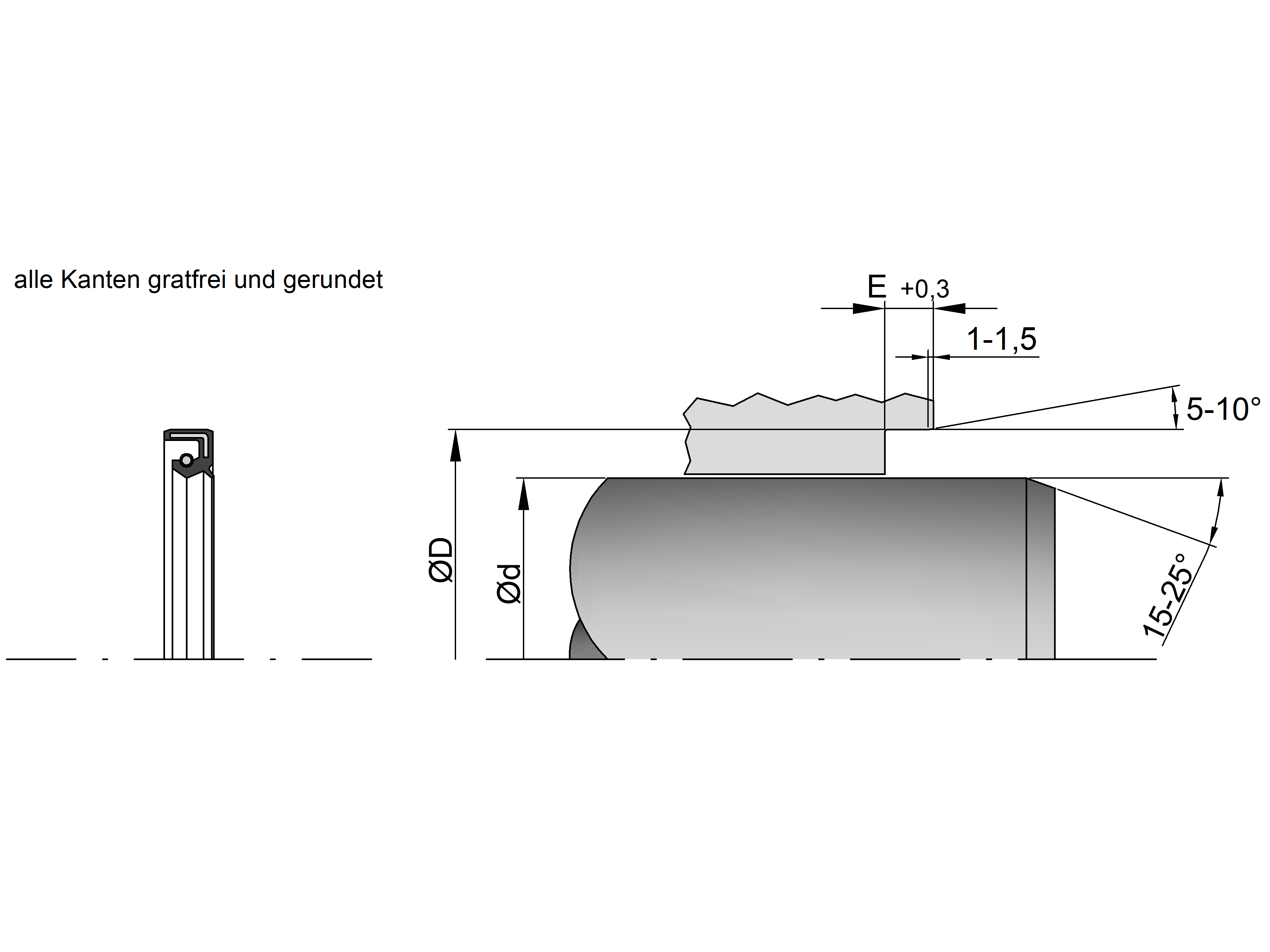

| Einbaustelle | Toleranzfeld | Härte / Einführungsschräge |
|---|---|---|
| Welle (Lauffläche) | h11 | ³ 45 HRC (³ 55 HRC ab 4 m/s, ³ 60 HRC ab 10 m/s); Schräge 15°–25° |
| Gehäusebohrung | H8 | Presssitz; Einführungsschräge 5°–10°, Tiefe 1,0–1,5 mm |
| Oberfläche | Rmax (Rt) | Anforderung |
|---|---|---|
| Welle (Lauffläche) | 1–4 mm | geschliffen/poliert, drallfrei (DIN 3760) |
| Gehäusebohrung | max. 16 mm | Rauhtiefe nach DIN 3760 |
Die Einhaltung der Oberflächenrauhtiefe (Welle Rt 1–4 mm, Bohrung Rt max. 16 mm),
einer Wellenhärte ab 45 HRC und einer drallfreien Lauffläche ist entscheidend für Dichtheit
und Standzeit der HW460. Der tragende Schmierfilm an der Dichtkante beträgt nur 1–3 mm – zu
rauhe oder spiralförmig bearbeitete Wellen führen zu Leckage durch Pumpeffekt und zu
vorzeitigem Verschleiß der Dichtlippe.
Max. Druck – bis ca. 8 bar (drehzahlabhängig): Verstärkte Dichtlippe und unterstützender Metalleinsatz für Überdruck. Der zulässige Druck sinkt mit steigender Drehzahl und wird über das Druck-Drehzahl-Diagramm ausgelegt.
Temperaturbereich – –40 °C bis +120 °C (NBR): NBR-Standardausführung (Werkstoff 100). Auf Anfrage mit FPM (120) bis +200 °C und Silikon (180) von –60 °C bis +220 °C.
Max. Geschwindigkeit – rotierend bis 38 m/s: Werkstoffund drehzahlabhängig; Druck und Geschwindigkeit nicht gleichzeitig voll ausnutzen. Wellenhärte ab 45 HRC nach DIN 3760 vorausgesetzt.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Mineralöle & Schmierfette: Gute Beständigkeit der NBR-Standardausführung gegen Mineralöle und Schmierfette – das klassische Einsatzgebiet rotierender Wellendichtringe.
Wasser & wässrige Lösungen: Mit NBR bewährt bis ca. +90 °C; bei gering schmierenden Medien empfiehlt sich eine Bauform mit Staublippe (AS/BS/CS) und Fettfüllung zwischen den Lippen.
Hohe Temperaturen & aggressive Medien: Für Temperaturen über +120 °C, stark vermischte Hypoid-Öle oder chemisch aggressive Fluide bitte die FPM-Ausführung (Werkstoff 120) anfragen – Eignung im Einzelfall prüfen.
Eingeschränkte Eignung (NBR): NBR ist nicht gegen Glykol-Bremsflüssigkeiten und nur bedingt gegen polare bzw. aromatische Medien beständig; passende Werkstoffalternative bei Bedarf mit uns abstimmen.
