Doppelabstreifer PA320 – Flexible Abstreiflippe gegen Stick-Slip
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Der PA320 ist ein doppeltwirkender Abstreifer für Pneumatikzylinder und kombiniert
eine asymmetrische Dichtlippe mit einer Abstreiflippe. Er lässt sich einfach in die vorhandene
Nut montieren und wird in Polyurethan (PU 90 Sh A bzw. PU 85 Sh A) gefertigt.
Die flexibel
ausgeführte Abstreiflippe vermeidet Stick-Slip-Effekte und sorgt für gleichmäßigen Lauf.
Alle
verfügbaren Abmessungen finden Sie in der Abmessungstabelle weiter unten.

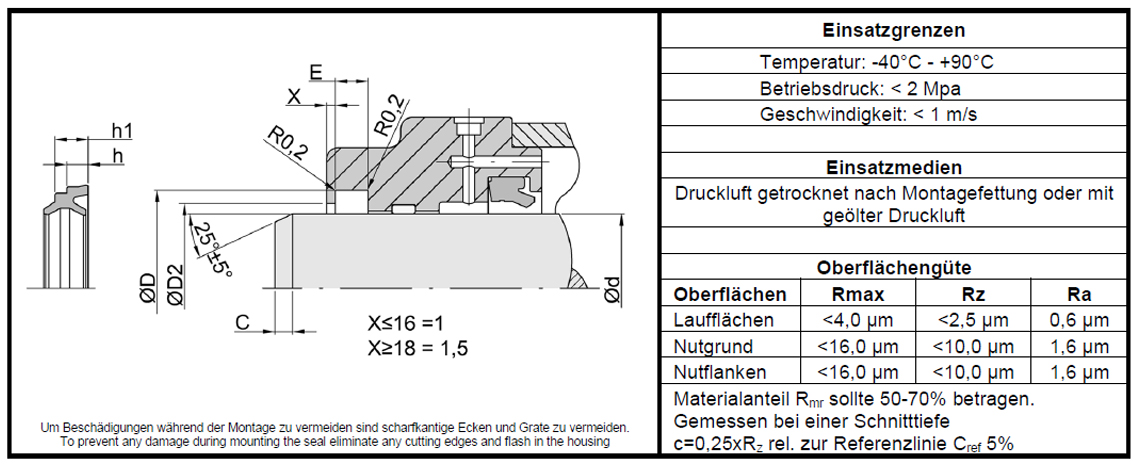

Bauart – Asymmetrisches Profil: Kombination aus asymmetrischer Dichtlippe und Abstreiflippe für gleichzeitiges Abdichten und Abstreifen.
Lauf – Flexible Abstreiflippe: Die flexibel ausgeführte Abstreiflippe vermeidet Stick-Slip-Effekte und sorgt für gleichmäßigen Lauf.
Einbau – Vorhandene Nut: Lässt sich einfach in die vorhandene Nut montieren – kein offener Einbauraum erforderlich.
Funktion – Schutz vor Verunreinigung: Streift Staub, Schmutz und Feuchtigkeit von der Stange ab und schützt die nachgeschalteten Dichtungen.
Werkstoff – Polyurethan: Verschleißfeste PU-Basis in 90 Sh A (Schlüssel 255) oder 85 Sh A (Schlüssel 250).
Anwendung – Pneumatikzylinder: Ausgelegt für Druckluftanwendungen bis 20 bar und Geschwindigkeiten unter 1 m/s.
| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit und die Abstreifwirkung – eine zu raue Lauffläche erhöht den Verschleiß der Dichtlippe.
Der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).
Max. Druck – 20 bar (2 MPa): Richtwert für den Doppelabstreifer im Pneumatikzylinder. Bei dauerhaftem oder stoßweisem Betrieb Werte nicht gleichzeitig ausnutzen.
Temperaturbereich – -40 °C bis +90 °C: Für die Polyurethan-Ausführung. Genannte Grenzen sind Richtwerte nach Datenblatt.
Max. Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (getrocknet): Getrocknete Druckluft nach einmaliger Montagefettung – das Standardeinsatzgebiet der PU-Ausführung.
Geölte Druckluft: Mit Öler aufbereitete Druckluft – für dauergeschmierte Pneumatikzylinder geeignet.
Mineralöle: Mineralölbasierte Schmierstoffe und Fette zur Montage- und Laufschmierung – bewährt mit der PU-Werkstoffbasis; Eignung im Einzelfall prüfen.
Abmessungstabelle
Wählen Sie die passende Abmessung des PA320. Die verfügbaren Größen sind nach Stangen-Ø (d), Nut-Ø (D) und Nuttiefe filterbar.
| Bild | Artikelnummer | Innen Ø | Außen Ø | Nutbreite | h | h1 | D2 (h) | D2 (h1) | Menge | Bestand | |
|---|---|---|---|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: PA320 0040-01-255 | Innen Ø: 4,00 | Außen Ø: 8,10 | Nutbreite: 3,00 | h: 2,80 | h1: - | D2 (h): 6,70 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0060-01-255 | Innen Ø: 6,00 | Außen Ø: 11,10 | Nutbreite: 3,60 | h: 3,30 | h1: - | D2 (h): 9,10 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0080-01-255 | Innen Ø: 8,00 | Außen Ø: 14,10 | Nutbreite: 3,60 | h: 3,30 | h1: - | D2 (h): 12,10 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0100-01-255 | Innen Ø: 10,00 | Außen Ø: 16,10 | Nutbreite: 4,20 | h: 3,80 | h1: - | D2 (h): 14,10 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0120-01-255 | Innen Ø: 12,00 | Außen Ø: 18,10 | Nutbreite: 4,20 | h: 3,80 | h1: - | D2 (h): 15,10 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0120-02-255 | Innen Ø: 12,00 | Außen Ø: 20,00 | Nutbreite: 4,00 | h: 3,60 | h1: - | D2 (h): 18,00 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0140-01-255 | Innen Ø: 14,00 | Außen Ø: 22,00 | Nutbreite: 4,00 | h: 3,60 | h1: - | D2 (h): 20,00 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0160-01-255 | Innen Ø: 16,00 | Außen Ø: 24,00 | Nutbreite: 4,00 | h: 3,60 | h1: - | D2 (h): 22,00 | D2 (h1): - |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0180-01-255 | Innen Ø: 18,00 | Außen Ø: 26,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 21,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0200-01-255 | Innen Ø: 20,00 | Außen Ø: 28,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 23,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0220-01-255 | Innen Ø: 22,00 | Außen Ø: 30,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 25,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0250-01-255 | Innen Ø: 25,00 | Außen Ø: 33,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 28,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0280-01-255 | Innen Ø: 28,00 | Außen Ø: 36,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 31,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0300-01-255 | Innen Ø: 30,00 | Außen Ø: 38,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 33,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0320-01-255 | Innen Ø: 32,00 | Außen Ø: 40,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 35,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0350-01-255 | Innen Ø: 35,00 | Außen Ø: 43,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 38,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0360-01-255 | Innen Ø: 36,00 | Außen Ø: 44,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 39,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0400-01-255 | Innen Ø: 40,00 | Außen Ø: 48,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 43,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0420-01-255 | Innen Ø: 42,00 | Außen Ø: 50,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 45,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0450-01-255 | Innen Ø: 45,00 | Außen Ø: 53,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 48,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0500-01-255 | Innen Ø: 50,00 | Außen Ø: 58,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 53,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0550-01-255 | Innen Ø: 55,00 | Außen Ø: 63,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 58,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0560-01-255 | Innen Ø: 56,00 | Außen Ø: 64,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 59,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 0600-01-255 | Innen Ø: 60,00 | Außen Ø: 68,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 63,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA320 1000-01-255 | Innen Ø: 100,00 | Außen Ø: 108,00 | Nutbreite: 6,00 | h: - | h1: 5,60 | D2 (h): - | D2 (h1): 103,50 |
Menge:
-
+
|
Bestand: |
Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.
