Doppelabstreifer PA311 – Für nicht perfekte Nutoberflächen
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Der PA311 ist ein neu entwickelter doppeltwirkender Abstreifer für Pneumatikzylinder,
der Leckagen auch bei nicht perfekten Nutoberflächen verhindert. Durch die Profilierung der
statischen Außenseite gleicht er Unregelmäßigkeiten, Ovalität und Konizität an Stangenköpfen
aus Kunststoff oder Aluminium aus.
Er wird in Polyurethan (PU 90 Sh A bzw. PU 85 Sh A)
gefertigt.
Alle verfügbaren Abmessungen finden Sie in der Abmessungstabelle weiter
unten.
Bauart – Asymmetrisches Profil: Kombination aus asymmetrischer Dichtlippe und Abstreiflippe in einer neu entwickelten Profilform.
Funktion – Toleranzausgleich: Die profilierte statische Außenseite gleicht Unregelmäßigkeiten, Ovalität und Konizität im Sitz aus und verhindert Leckagen.
Funktion – Rückpumpschutz: Eine Stabilisierung im Profil vermeidet das Rückpumpen von Medium entlang der Stange.
Lauf – Reduzierte Losbrechkraft: Ein Radius an der dynamischen Lippe senkt die Losbrechkraft und sorgt für gleichmäßigen Lauf.
Anwendung – Kunststoff-Stangenköpfe: Geeignet für Stangenköpfe aus glasfaserverstärktem Kunststoff oder Aluminium mit fertigungsbedingten Toleranzen.
Werkstoff – Polyurethan: Verschleißfeste PU-Basis in 90 Sh A (Schlüssel 255) oder 85 Sh A (Schlüssel 250).

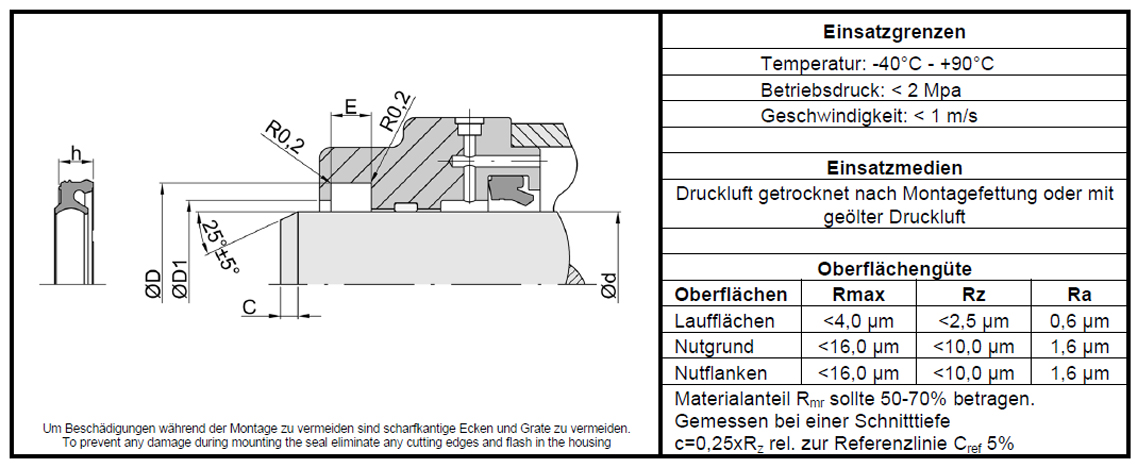

| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit und die Abstreifwirkung – eine zu raue Lauffläche erhöht den Verschleiß der Dichtlippe.
Der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).
Max. Druck – 20 bar (2 MPa): Richtwert für den Doppelabstreifer im Pneumatikzylinder. Bei dauerhaftem oder stoßweisem Betrieb Werte nicht gleichzeitig ausnutzen.
Temperaturbereich – -40 °C bis +90 °C: Für die Polyurethan-Ausführung. Genannte Grenzen sind Richtwerte nach Datenblatt.
Max. Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (getrocknet): Getrocknete Druckluft nach einmaliger Montagefettung – das Standardeinsatzgebiet der PU-Ausführung.
Geölte Druckluft: Mit Öler aufbereitete Druckluft – für dauergeschmierte Pneumatikzylinder geeignet.
Mineralöle: Mineralölbasierte Schmierstoffe und Fette zur Montage- und Laufschmierung – bewährt mit der PU-Werkstoffbasis; Eignung im Einzelfall prüfen.
Abmessungstabelle
Wählen Sie die passende Abmessung des PA311. Die verfügbaren Größen sind nach Stangen-Ø (d), Nut-Ø (D) und Nuttiefe filterbar.
| Bild | Artikelnummer | Innen Ø | Außen Ø | Nutbreite | h | D1 | Menge | Bestand | |
|---|---|---|---|---|---|---|---|---|---|
Bild:
|
Artikelnummer: PA311 0080-01-255 | Innen Ø: 8,00 | Außen Ø: 11,50 | Nutbreite: 3,00 | h: 2,50 | D1: 9,20 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0100-01-255 | Innen Ø: 10,00 | Außen Ø: 14,00 | Nutbreite: 3,20 | h: 2,80 | D1: 11,40 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0120-04-255 | Innen Ø: 12,00 | Außen Ø: 20,00 | Nutbreite: 5,00 | h: 4,50 | D1: 16,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0120-06-255 | Innen Ø: 12,00 | Außen Ø: 22,00 | Nutbreite: 6,00 | h: 5,00 | D1: 16,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0140-01-255 | Innen Ø: 14,00 | Außen Ø: 18,50 | Nutbreite: 3,70 | h: 3,20 | D1: 15,70 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0140-03-255 | Innen Ø: 14,00 | Außen Ø: 22,00 | Nutbreite: 5,00 | h: 4,50 | D1: 18,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0140-04-255 | Innen Ø: 14,00 | Außen Ø: 24,00 | Nutbreite: 6,00 | h: 5,00 | D1: 18,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0160-01-255 | Innen Ø: 16,00 | Außen Ø: 20,50 | Nutbreite: 3,70 | h: 3,20 | D1: 17,70 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0160-02-255 | Innen Ø: 16,00 | Außen Ø: 22,00 | Nutbreite: 4,00 | h: 3,60 | D1: 18,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0160-03-255 | Innen Ø: 16,00 | Außen Ø: 24,00 | Nutbreite: 5,00 | h: 4,50 | D1: 18,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0160-04-255 | Innen Ø: 16,00 | Außen Ø: 26,00 | Nutbreite: 6,00 | h: 5,00 | D1: 20,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0180-01-255 | Innen Ø: 18,00 | Außen Ø: 22,50 | Nutbreite: 3,70 | h: 3,20 | D1: 19,70 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0180-03-255 | Innen Ø: 18,00 | Außen Ø: 26,00 | Nutbreite: 5,00 | h: 4,50 | D1: 21,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0180-04-255 | Innen Ø: 18,00 | Außen Ø: 28,00 | Nutbreite: 6,00 | h: 5,00 | D1: 22,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0200-01-255 | Innen Ø: 20,00 | Außen Ø: 25,00 | Nutbreite: 4,00 | h: 3,60 | D1: 21,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0200-02-255 | Innen Ø: 20,00 | Außen Ø: 26,00 | Nutbreite: 4,00 | h: 3,60 | D1: 22,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0200-03-255 | Innen Ø: 20,00 | Außen Ø: 30,00 | Nutbreite: 7,00 | h: 6,00 | D1: 24,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0220-01-255 | Innen Ø: 22,00 | Außen Ø: 27,00 | Nutbreite: 4,00 | h: 3,60 | D1: 23,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0220-04-255 | Innen Ø: 22,00 | Außen Ø: 32,00 | Nutbreite: 7,00 | h: 6,00 | D1: 26,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0250-01-255 | Innen Ø: 25,00 | Außen Ø: 30,00 | Nutbreite: 4,00 | h: 3,60 | D1: 26,90 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0250-02-255 | Innen Ø: 25,00 | Außen Ø: 31,00 | Nutbreite: 4,00 | h: 3,60 | D1: 27,50 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0250-03-255 | Innen Ø: 25,00 | Außen Ø: 35,00 | Nutbreite: 7,00 | h: 6,00 | D1: 29,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0300-01-255 | Innen Ø: 30,00 | Außen Ø: 35,50 | Nutbreite: 4,50 | h: 3,90 | D1: 32,10 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0300-03-255 | Innen Ø: 30,00 | Außen Ø: 40,00 | Nutbreite: 7,00 | h: 6,00 | D1: 34,00 |
Menge:
-
+
|
Bestand: | |
|
Bild:
|
Artikelnummer: PA311 0320-01-255 | Innen Ø: 32,00 | Außen Ø: 37,50 | Nutbreite: 4,50 | h: 3,90 | D1: 34,10 |
Menge:
-
+
|
Bestand: |
Weitere Abmessungen und Zwischengrößen auf Anfrage lieferbar.
