Doppelabstreifer PA315 – NBR mit einvulkanisiertem Metallkern
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Der PA315 ist ein doppeltwirkender Abstreifer für Pneumatikzylinder in NBR mit
einvulkanisiertem Metallkern, der für offene Nuten entwickelt wurde. Der Einbauraum ermöglicht
eine einfache Montage; nach dem Einbau schützt ein Sicherungsring den Abstreifer vor dem
Herauspressen. Dadurch ist die Demontage bei Wartungsarbeiten unkompliziert.
Auf Anfrage auch
in FKM (75 Sh A) für höhere Temperaturen.
Alle verfügbaren Abmessungen finden Sie in der
Abmessungstabelle weiter unten.
Bauart – Metallkern: NBR-Abstreifer mit einvulkanisiertem Metallkern für formstabilen Sitz in offenen Nuten.

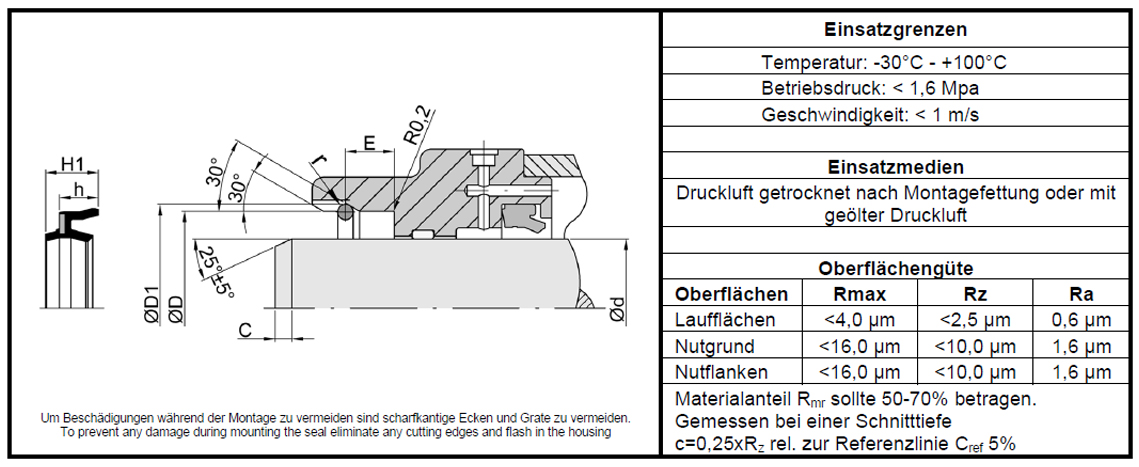

Einbau – Offene Nut: Der Einbauraum ermöglicht eine einfache Montage in offenen Nuten.
Sicherung – Sicherungsring: Ein Sicherungsring schützt den Abstreifer nach der Montage vor dem Herauspressen.
Wartung – Einfache Demontage: Durch den gesicherten Sitz lässt sich der Abstreifer bei Wartungsarbeiten unkompliziert entnehmen.
Werkstoff – NBR oder FKM: Standard in NBR 75 Sh A (Schlüssel 104); auf Anfrage in FKM 75 Sh A (Schlüssel 125) für höhere Temperaturen.
Anwendung – Pneumatikzylinder: Ausgelegt für geölte Druckluft bis 16 bar und Geschwindigkeiten unter 1 m/s.
| Oberfläche | Rmax [μm] | Rz [μm] | Ra [μm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit und die Abstreifwirkung – eine zu raue Lauffläche erhöht den Verschleiß der Dichtlippe.
Der Materialanteil Rmr sollte 50–70 % betragen (gemessen bei Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).
Max. Druck – 16 bar (1,6 MPa): Richtwert für den Doppelabstreifer im Pneumatikzylinder. Bei dauerhaftem oder stoßweisem Betrieb Werte nicht gleichzeitig ausnutzen.
Temperaturbereich – -30 °C bis +100 °C (NBR); -15 °C bis +200 °C (FKM): Werkstoffabhängig – NBR und FKM decken unterschiedliche Bereiche ab.
Max. Geschwindigkeit – < 1 m/s: Hin- und hergehende Bewegung. Setzt ausreichende Schmierung und die angegebene Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Geölte Druckluft: Mit Öler aufbereitete Druckluft – das Standardeinsatzgebiet des PA315 in der NBR-Ausführung.
Höhere Temperaturen (FKM): Für höhere Temperaturen bis +200 °C steht die FKM-Ausführung (Schlüssel 125) zur Verfügung; Eignung im Einzelfall prüfen.
