Stangendichtung PS211 – Symmetrische Pneumatik-Dichtung
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PS211 ist eine symmetrische Stangendichtung für pneumatische Zylinder, die im
Profil der PS210 entspricht, jedoch in den Elastomeren NBR (Schlüssel 102) und FKM (Schlüssel
125) gefertigt wird. Dadurch deckt sie höhere Temperaturen ab: NBR von –30 °C bis +100 °C, FKM
von –15 °C bis +150 °C.
Sie arbeitet bei Drücken bis 12 bar, das federförmige Profil bleibt
auch bei niedrigem Druck flexibel.
Alle lieferbaren Größen von Ø 6 bis Ø 50 mm finden Sie in
der Abmessungstabelle weiter unten.
Werkstoff – NBR oder FKM: Lieferbar in NBR 80 Shore A (Schlüssel 102) und FKM 75 Shore A (Schlüssel 125) für höhere Temperaturen.
Temperatur – Bis +150 °C (FKM): NBR deckt –30 °C bis +100 °C ab, FKM erweitert den Bereich auf –15 °C bis +150 °C.
Bauart – Symmetrisches Profil: Das symmetrische Profil vermeidet Fehler bei der Montage, da keine Einbaurichtung beachtet werden muss.
Bauraum – Kurze axiale Länge: Die kurze Bauhöhe begünstigt kurzbauende pneumatische Zylinder mit knappem Bauraum.
Dichtlippe – Federförmiges Profil: Das spezielle federförmige Profil gewährleistet hohe Flexibilität im System auch bei niedrigem Druck.
Einsatz – Pneumatikzylinder: Für pneumatische Zylinder ausgelegt; bei passenden Abmessungen auch in pneumatischen Ventilen einsetzbar.
| Oberfläche | Rmax [mm] | Rz [mm] | Ra [mm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PS211 – der Materialanteil Rmr sollte 50–70 % betragen (Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

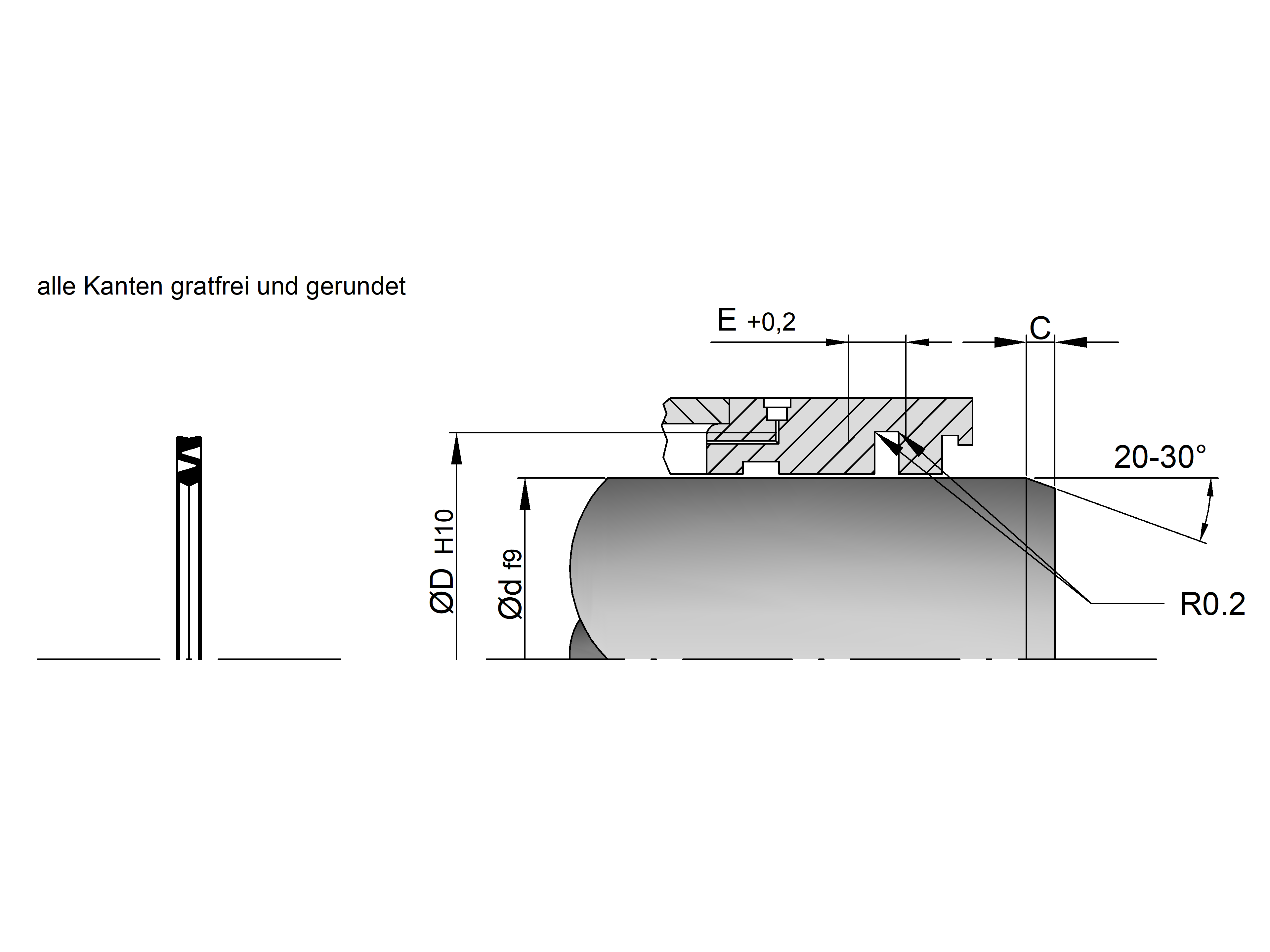

Sehen Sie zum Schutz der Dichtlippe eine Einführungsfase vor (Richtwert ca. 2,5–7,5 mm je nach Stangendurchmesser, 25° ± 5°) und vermeiden Sie scharfe Kanten und Grate.
Max. Druck – 12 bar: Betriebsdruck bis 1,2 MPa (12 bar). Richtwert für pneumatische Anwendungen – bei erschwerten Bedingungen Werte nicht gleichzeitig ausnutzen.
Temperaturbereich – –30 °C bis +100 °C (NBR) / –15 °C bis +150 °C (FKM): Abhängig vom gewählten Werkstoff: NBR (Schlüssel 102) oder FKM (Schlüssel 125) für höhere Temperaturen.
Max. Geschwindigkeit – 1 m/s: Hin- und hergehende Bewegung unter 1 m/s. Setzt ausreichende Schmierung und passende Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (getrocknet): Getrocknete Druckluft nach Montagefettung – das Standardeinsatzgebiet der PS211.
Geölte Druckluft: Mit geölter Druckluft einsetzbar; bei Dauerbetrieb auf verträgliche Schmierstoffe achten.
Mineralöle / Fette: Mit Mineralölen und Montagefetten kombinierbar – Eignung je nach Werkstoff (NBR/FKM), Additiven und Temperatur im Einzelfall prüfen.
