Stangendichtung PS210 – Symmetrische Pneumatik-Dichtung
✓ Sondergrößen möglich ✓ Technische Beratung ✓ 40+ Jahre Erfahrung
Die PS210 ist eine symmetrische Stangendichtung aus Polyurethan, die für pneumatische
Zylinder konzipiert ist. Ihre kurze axiale Länge begünstigt kurzbauende Zylinder, das
federförmige Profil sorgt für hohe Flexibilität auch bei niedrigem Druck.
Sie arbeitet bei
Drücken bis 20 bar und Temperaturen von –40 °C bis +90 °C (PU 90 Shore A, Schlüssel 255). Das
symmetrische Profil vermeidet Fehler bei der Montage.
Alle lieferbaren Größen von Ø 6 bis Ø 50
mm finden Sie in der Abmessungstabelle weiter unten.
Bauart – Symmetrisches Profil: Das symmetrische Profil vermeidet Fehler bei der Montage, da keine Einbaurichtung beachtet werden muss.
Bauraum – Kurze axiale Länge: Die kurze Bauhöhe begünstigt kurzbauende pneumatische Zylinder mit knappem Bauraum.
Dichtlippe – Federförmiges Profil: Das spezielle federförmige Profil gewährleistet hohe Flexibilität im System auch bei niedrigem Druck.
Werkstoff – Polyurethan: PU 90 Shore A (Schlüssel 255) als Standard, PU 85 Shore A (Schlüssel 250) auf Anfrage.
Einsatz – Pneumatikzylinder: Für pneumatische Zylinder ausgelegt; bei passenden Abmessungen auch in pneumatischen Ventilen einsetzbar.
Größen – Kompakter Bereich: Lieferbar von Ø 6 bis Ø 50 mm – abgestimmt auf typische pneumatische Stangendurchmesser.
| Oberfläche | Rmax [mm] | Rz [mm] | Ra [mm] |
|---|---|---|---|
| Laufflächen | < 4,0 | < 2,5 | 0,6 |
| Nutgrund | < 16,0 | < 10,0 | 1,6 |
| Nutflanken | < 16,0 | < 10,0 | 1,6 |
Die Einhaltung der Oberflächengüte ist entscheidend für die Standzeit der PS210 – der Materialanteil Rmr sollte 50–70 % betragen (Schnitttiefe c = 0,25 × Rz, Referenzlinie Cref 5 %).

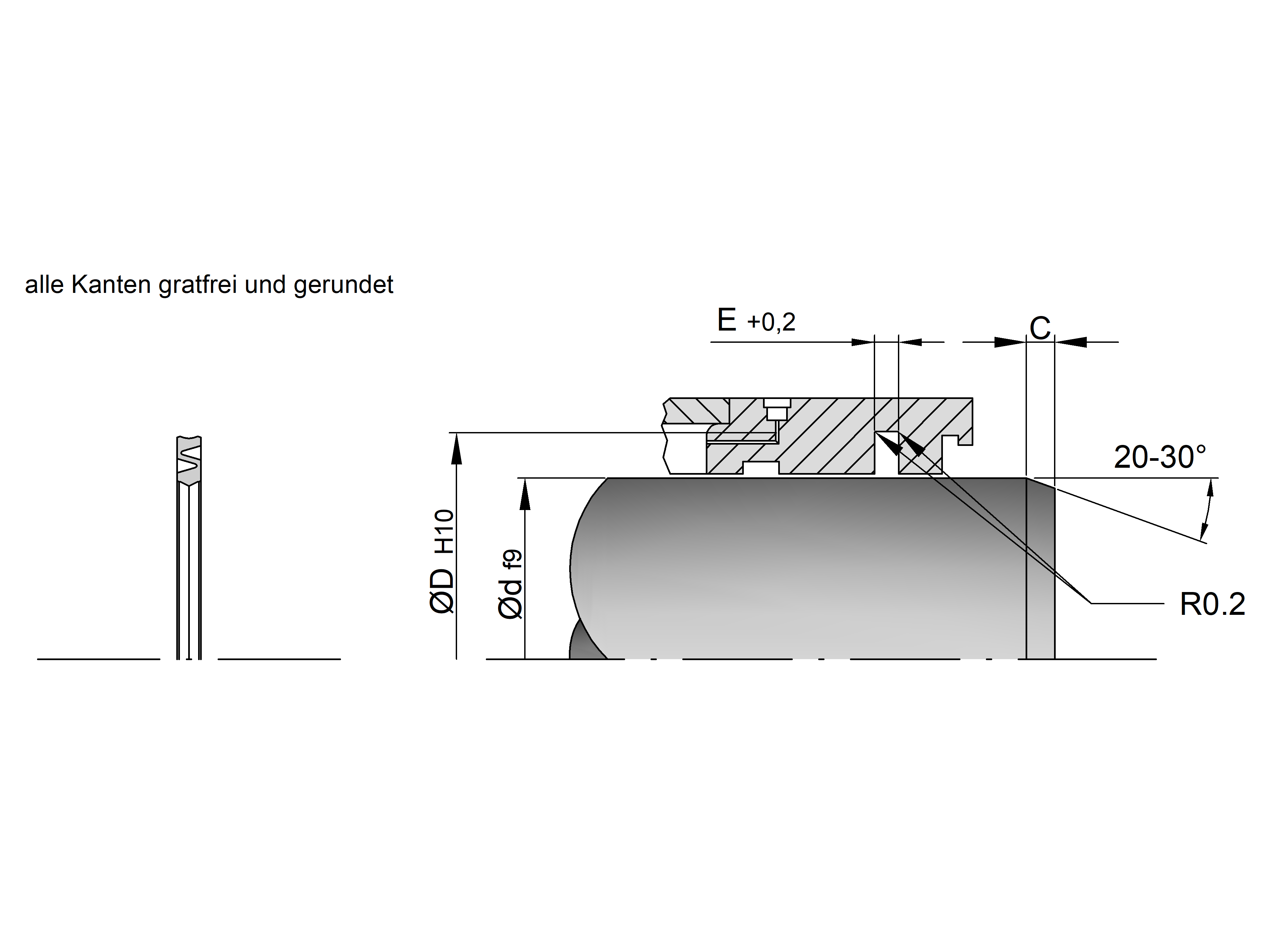

Sehen Sie zum Schutz der Dichtlippe eine Einführungsfase vor (Richtwert ca. 2,5–7,5 mm je nach Stangendurchmesser, 25° ± 5°) und vermeiden Sie scharfe Kanten und Grate.
Max. Druck – 20 bar: Betriebsdruck bis 2 MPa (20 bar). Richtwert für pneumatische Anwendungen – bei erschwerten Bedingungen Werte nicht gleichzeitig ausnutzen.
Temperaturbereich – –40 °C bis +90 °C: Für die Polyurethan-Standardausführung (Schlüssel 255). Abhängig von Werkstoff und Medium.
Max. Geschwindigkeit – 1 m/s: Hin- und hergehende Bewegung unter 1 m/s. Setzt ausreichende Schmierung und passende Oberflächengüte der Lauffläche voraus.
Hinweis: Die genannten Einsatzgrenzen sind Richtwerte. Unter Berücksichtigung der jeweiligen Betriebsbedingungen können die Werte im einzelnen überschritten werden. Bei großer Einschaltdauer, stoßweisem Betrieb oder anderen erschwerenden Betriebsbedingungen empfiehlt es sich, diese Werte nicht gleichzeitig auszunutzen.
Wegen der Vielfalt in der praktischen Anwendung kann im Einzelfall keine Gewährleistung und Haftung für die Richtigkeit und Funktionsfähigkeit übernommen werden. Änderungen sind vorbehalten.
Druckluft (getrocknet): Getrocknete Druckluft nach Montagefettung – das Standardeinsatzgebiet der PS210.
Geölte Druckluft: Mit geölter Druckluft einsetzbar; bei Dauerbetrieb auf verträgliche Schmierstoffe achten.
Mineralöle / Fette: Mit Mineralölen und Montagefetten kombinierbar – Eignung je nach Additiven und Temperatur im Einzelfall prüfen.
