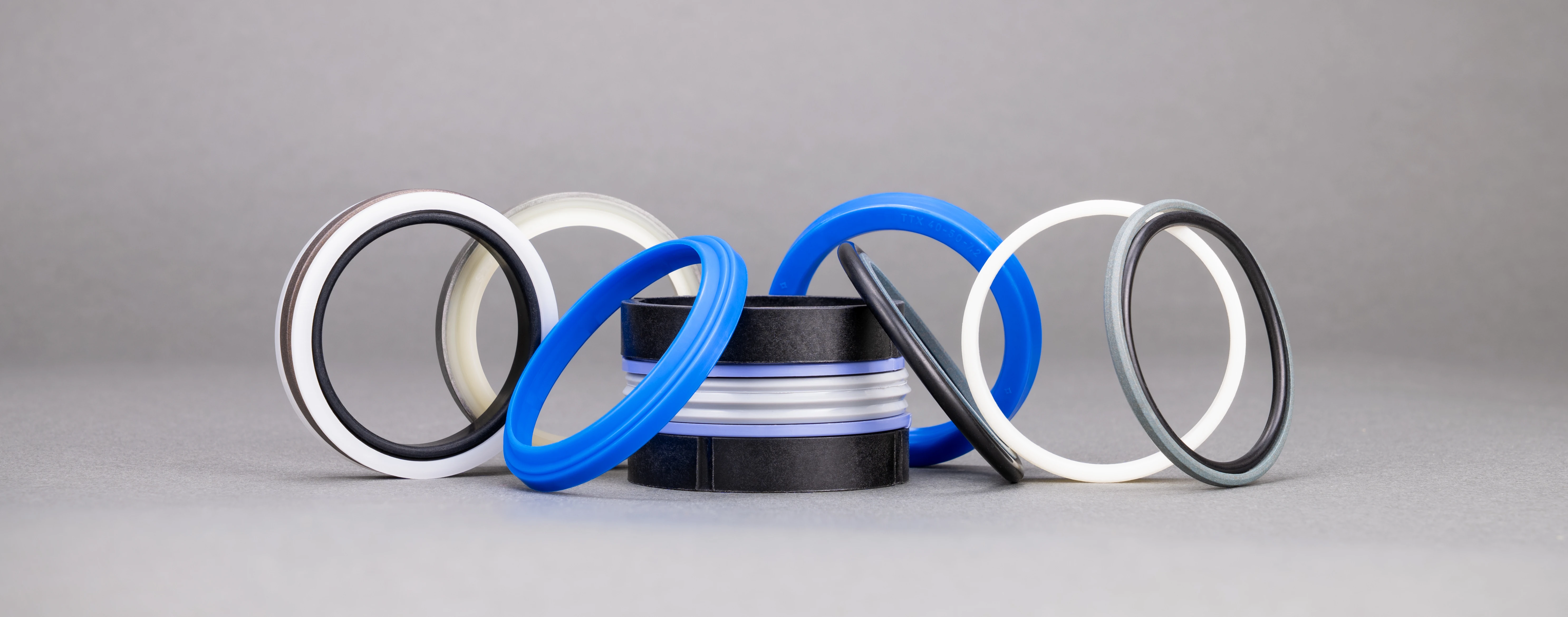

Hydraulik Kolbendichtungen
Kolbendichtungen dichten den Kolben im Hydraulikzylinder gegen das Zylinderrohr ab und sichern so die Druckübertragung in einfach- und doppeltwirkenden Systemen. Je nach Druck, Temperatur und Medium kommen Werkstoffe wie PU, NBR, EPDM, PTFE und FPM zum Einsatz.
- Zertifiziertes Unternehmen nach ISO 9001
- Technischer Support
- Sonderanfertigung möglich
Profilübersicht
Profile unser Hydraulik Kolben-Dichtungen im Überblick
26 Profiltypen – klicken Sie auf ein Profil für technische Details und Abmessungen
Technische Details
Wichtige Details im Überblick
Unser Hydraulik Kolbendichtungen - Qualität aus erfahrener Hand
Materialien
PU (Polyurethan) für hohe Verschleißfestigkeit bei hohen Drücken, NBR als Standard für Hydrauliköl, PTFE für aggressive Medien und reibungsarme Anwendungen, FKM/Viton für hohe Temperaturen.
Bauformen
Einfach- und doppeltwirkende Kolbendichtungen, Kompaktdichtungen sowie Kolbendichtringe – passend für gängige Hydraulikzylinder und Sonderanwendungen.
Eigenschaften
Temperaturbereich von -30 bis +110 °C, geringe Reibung, hohe Verschleißfestigkeit und optimale Dichtwirkung auch bei wechselnden Belastungen.
Einsatzbereiche
Hydraulikzylinder im Maschinenbau, Baumaschinen, Landtechnik, Pressen, Hebevorrichtungen und mobile Hydraulik.
Unsicher, welches Profil passt?
Unsere Techniker beraten Sie kostenfrei zu Werkstoff, Druckbereich und Einbausituation – von der Vorauswahl bis zum Sonderprofil.
| Product image | ARTTEXT | O-Ring | Quantity | Availability | |
|---|---|---|---|---|---|
Product image:
|
ARTTEXT: Stützring-HY 4 8 1,4 | O-Ring: OR 3,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 5 9 1,4 | O-Ring: OR 4,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 8 12 1,3 | O-Ring: OR 7,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 9 13 1,4 | O-Ring: OR 8,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 10 14 1,4 | O-Ring: OR 10,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 12 16 1,3 | O-Ring: OR 11,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 13 17 1,3 | O-Ring: OR 12,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 14 18 1,3 | O-Ring: OR 13,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 16 20 1,3 | O-Ring: OR 16,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 18 22 1,3 | O-Ring: OR 17,60x2,40 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 20 25 1,3 | O-Ring: OR 19,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 23 28 1,4 | O-Ring: OR 22,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 25 30 1,3 | O-Ring: OR 24,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 27 32 1,3 | O-Ring: OR 26,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 27 32 1,3 | O-Ring: OR 29,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 32 37 1,3 | O-Ring: OR 31,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 35 40 1,3 | O-Ring: OR 34,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 36 41 1,3 | O-Ring: OR 35,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 37 42 1,4 | O-Ring: OR 36,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 40 45 1,3 | O-Ring: OR 39,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 40 50 1,7 | O-Ring: OR 39,20x5,70 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 43 48 1,3 | O-Ring: OR 42,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 45 50 1,3 | O-Ring: OR 44,20x3,00 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 45 55 1,5 | O-Ring: OR 44,20x5,70 |
Quantity:
-
+
|
Availability: | |
|
Product image:
|
ARTTEXT: Stützring-HY 50 55 1,4 | O-Ring: OR 49,50x3,00 |
Quantity:
-
+
|
Availability: |
Sonderformen & Expresslieferung
Neben den Standardprofilen liefert HME auch Sonderformen für spezielle Hydraulikzylinder – dank CNC-Fertigung unserer Partnerwerke in Einzel- und Serienfertigung. Lagerware versenden wir in der Regel noch am selben oder folgenden Werktag. Sonderanfertigungen erfolgen nach Abstimmung mit kurzen Lieferzeiten.
Wissen
Häufig gestellte Fragen zu Kolbendichtungen
Antworten auf die wichtigsten Fragen
Kolbendichtung trennt die beiden Druckräume im Zylinder voneinander. Lässt sie zu viel Flüssigkeit von der Hochdruckseite zur Niederdruckseite durch, verliert der Zylinder an Leistung. Ein vollständiger Ausfall kann zu erheblichen Sicherheitsrisiken und Anlagenstillständen führen.
Dichtungen können durch Reibung, Hitze und Verschmutzung im Laufe der Zeit verschleißen, reißen oder beschädigt werden. Weitere Ursachen sind Kratzer oder Unrundheit an der Zylinderbohrung sowie eine falsch ausgerichtete Kolbenstange, die zu ungleichmäßigem Dichtungsverschleiß führt. Auch Partikel im Medium, etwa bei mangelnder Filterung oder defektem Abstreifer, können einen vorzeitigen Ausfall verursachen.
Zu hohe Haft- und Gleitreibung erhöht nicht nur den Dichtungsverschleiß, sondern kann auch zu unerwünschtem Ruckgleiten (Stick-Slip) und hohen Losbrechkräften nach längerer Stillstandszeit führen. Die richtige Balance zwischen Dichtwirkung und Reibung ist daher entscheidend für die Lebensdauer.
Typische Werkstoffe sind Polyurethan (PU), PTFE und Polyamide (PA). PU eignet sich besonders bei hoher mechanischer Belastung, PTFE punktet durch geringe Reibung und chemische Beständigkeit, und PA wird vor allem bei hohen Arbeitsdrücken und Druckspitzen eingesetzt und deckt Temperaturen von -30 °C bis 100 °C ab.
Kompaktdichtungen vereinen Dicht- und Führungsfunktion in einem Element und lassen sich einfach auf einteilige Kolben montieren. Mehrteilige Dichtsätze bestehen typischerweise aus einem Gleitring (z. B. aus PTFE oder PA) und einem Elastomer-Vorspannelement wie einem O-Ring und eignen sich besonders für hohe Drücke und anspruchsvolle Einsatzbedingungen.
Typische Anzeichen sind ein schleichender Druckabfall im Zylinder, langsamere Kolbenbewegungen oder sichtbare externe Leckagen. Eine einfache Prüfmethode ist die Druckhaltekontrolle: Sinkt der Druck auf der Hochdruckseite merklich ab, deutet das auf interne Leckage hin.
Ja, viele unserer Kolbendichtungen sind ab Lager verfügbar und können kurzfristig versendet werden. Bei besonders zeitkritischen Projekten bieten wir außerdem eine Express-Lieferung an – so vermeiden Sie unnötige Stillstandzeiten. Kontaktieren Sie uns gerne, um Verfügbarkeit und Lieferzeit für Ihr gewünschtes Profil abzuklären.
Am einfachsten nutzen Sie unsere Filtertabelle auf der Produktseite, in der Sie nach Zylinderbohrung, Stangendurchmesser und Nutmaßen filtern können. Alternativ hilft Ihnen unser Beratungsteam persönlich weiter – senden Sie uns einfach die Zylindermaße oder eine Skizze, und wir empfehlen Ihnen das passende Profil aus unseren 24 verfügbaren Typen.
Ja, HME GmbH Dichtungssysteme ist ein erfahrener Partner für OEM-Kunden. Wir liefern Kolbendichtungen in gleichbleibender Qualität für die Serienfertigung – von Kleinserien bis hin zu großen Stückzahlen. Dabei bieten wir individuelle Anpassungen bei Materialauswahl, Profilgeometrie und Verpackung nach Ihren Spezifikationen. Auf Wunsch erstellen wir Rahmenverträge mit festen Lieferintervallen, damit Ihre Produktion jederzeit abgesichert ist.
Haben Sie Fragen?
Wir helfen gerne weiter.
Senden Sie uns Größe, Werkstoff oder Profilcode – wir melden uns persönlich zurück, in der Regel innerhalb eines Arbeitstages. Ihre Anfrage ist unverbindlich und kostenfrei, Ihre Daten behandeln wir nach DSGVO.
